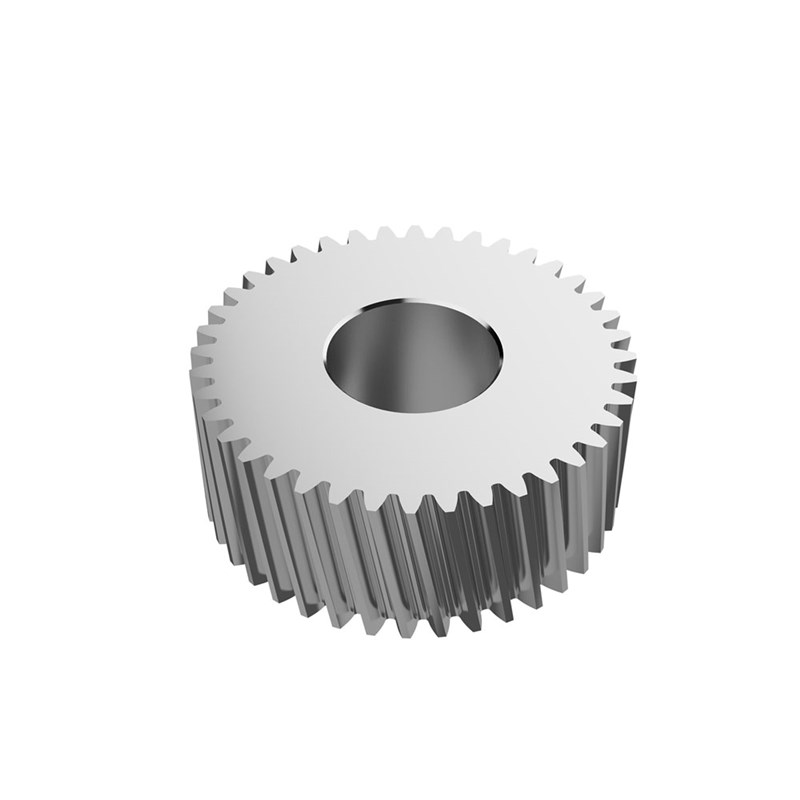

Grundfläche des Zahnradrohlings, Aufspannung und Ausrichtung: Die Qualitätsgrundlage hochpräziser Zahnräder von Gearseiko
Bei der Fertigung hochpräziser Zahnräder zählt jeder Mikrometer. Der Zahnradrohling bildet den Ausgangspunkt aller Bearbeitungsschritte. Eine genaue Markierung der Bezugsfläche, eine fachgerechte Aufspannung und eine präzise Ausrichtung sind entscheidend für die endgültige Zahnradgenauigkeit sowie die Langlebigkeit der Werkzeugmaschine. Als Hersteller hochwertiger Präzisionszahnräder legt Gearseiko größten Wert auf die Vorbehandlung von Zahnradrohlingen mit strengen Prozessstandards und langjähriger Praxiserfahrung.
1. Markierung der Bezugsfläche: Aufbau eines einheitlichen Präzisionsbezugssystems
Die gesamte Zahnradpräzision basiert auf einem konsistenten Bezugssystem. Bei Gearseiko werden Innenbohrung, Außendurchmesser und Bezugsstirnfläche jedes Rohlings in einer einzigen Aufspannung gedreht. Dieses Einspannverfahren vermeidet Koaxialitäts- und Rechtwinkligkeitsfehler durch wiederholtes Umspannen und stellt sicher, dass die Bezugsfläche absolut rechtwinklig zur Bohrungsachse steht.
Auf der fertigen Bezugsfläche ritzen unsere Fachkräfte eine feine Kreislinie mit einer Tiefe von 0,1 bis 0,2 mm nahe dem Teilkreis ein. Diese Markierung dient als eindeutiger Präzisionsbezug für alle nachfolgenden Zahnfräsarbeiten. Beim Wälzfräsen muss die markierte Bezugsfläche nach unten fest auf dem Maschinentisch aufliegen. Dadurch stimmen Konstruktionsbezug, Fertigungsbezug und Aufspannbezug vollständig überein, sodass geometrische Exzentrizitäten durch Bezugsfehler vollständig verhindert werden.
2. Präzise Aufspannung und Ausrichtung: Beseitigung geometrischer Exzentrizität
Das Hauptziel der Rohlingaufspannung ist die Vermeidung von geometrischer Exzentrizität – also der Achsabweichung zwischen Rohlingdrehachse und Tischdrehachse. Gearseiko folgt drei verbindlichen Regeln:
-
Fester Kontakt der Bezugsfläche: Keine Papierzwischenlagen oder weiche Dichtungen sind zulässig, um eine steife und positionsgenaue Auflage zu gewährleisten.
-
Doppelprüfung mit Messuhren: Vor und nach dem Einspannen werden Radial- und Axiallauf geprüft, um laufbedingte Abweichungen und durch Einspannkräfte verursachte Verformungen auszuschließen.
-
Gleichmäßige Verteilung der Einspannkräfte: Alle Kräfte wirken direkt über Auflagepunkte, niemals auf freie Rohlingbereiche, um eine werkstückbedingte Verformung zu vermeiden.
3. Kraftanalyse der Einspannung: Schutz präziser Maschinenkomponenten
Bei der Tischaufspannung entstehen zwei gegenwirkende Kräfte: eine Zugkraft durch die Spannschrauben und eine Druckkraft durch Werkstück und Spannplatten. Gearseiko schreibt vor, dass die Angriffspunkte beider Kräfte möglichst nah beieinander liegen müssen.
Große Abstände zwischen Kraftangriffspunkten erzeugen ein starkes Biegemoment am Maschinentisch, das Tischverformungen verursacht. Dadurch verschlechtert sich nicht nur die Positioniergenauigkeit des Rohlings, sondern auch die zugehörige Schneckenradeinheit und Führungsbahnen werden dauerhaft belastet und vorzeitig abgenutzt. Durch optimierte Spannplatten und angepasste Auflagepunkte minimieren wir Tischverformungen und schützen die Kernpräzisionskomponenten der Fräsmaschinen.
4. Der Gearseiko-Qualitätsanspruch
Von der präzisen Bezugsmarkierung über die fehlerfreie Ausrichtung bis zur kraftgerechten Einspannung sichert Gearseiko Präzision bereits im ersten Fertigungsschritt. Wir sind überzeugt, dass hochwertige Zahnräder nur mit perfekten Rohlingen entstehen. Jeder Prozessschritt der Rohlingvorbehandlung legt die Grundlage für eine langlebige, vibrationsarme und hochgenaue Zahnradfunktion.
Einheitliche Bezugsflächen, exakte Ausrichtung und ausgewogene Einspannkräfte – Gearseiko sichert Zahnradpräzision bereits am Werkstückrohling.
Häufig gestellte Fragen (FAQ)
F1: Warum erfolgt die Rohlingbearbeitung in einer einzigen Aufspannung?
A1: Um Koaxialitäts- und Rechtwinkligkeitsfehler durch wiederholtes Umspannen komplett zu vermeiden und ein stabiles einheitliches Bezugssystem aufzubauen.
F2: Welche Folgen haben fehlerhafte Bezugsflächen?
A2: Es entsteht geometrische Exzentrizität mit erhöhtem Lauf, unruhigem Zahneingriff, Vibrationen und beschleunigtem Zahnflankenverschleiß.
F3: Warum sind Zwischenlagen bei der Aufspannung verboten?
A3: Weiche Zwischenlagen verursachen ungleichmäßige Auflage und leichte Werkstückkippungen, die dauerhafte Präzisionsfehler nach sich ziehen.
F4: Wie schädigen unausgewogene Einspannkräfte die Werkzeugmaschine?
A4: Sie erzeugen Biegemomente am Maschinentisch, führen zu Tischverformungen und beschleunigen den Verschleiß von Schneckenrädern und Führungsbahnen.
