Zentrale Rolle und Anwendung von Zwischenrädern beim Präzisions Wälzfräsen
Autor: Cash
2026-06-10
Tiefenanalyse Gearseiko: Zentrale Rolle und Anwendung von Zwischenrädern beim Präzisions-Wälzfräsen | Gearseiko
Bei der Herstellung hochwertiger Präzisionszahnräder beeinflusst jedes kleine Übertragungselement die Genauigkeit, Lebensdauer und Laufstabilität des Endprodukts. Als Hersteller von Premium-Präzisionszahnrädern optimiert Gearseiko jeden technischen Detailpunkt im Bearbeitungsprozess. Heute beleuchten wir die scheinbar einfachen, aber unverzichtbaren Zwischenräder und ihre Kernfunktionen beim Wälzfräsen. Erfahren Sie, wie wir mit ausgefeilter Prozesstechnik herausragende Zahnradlösungen realisieren.

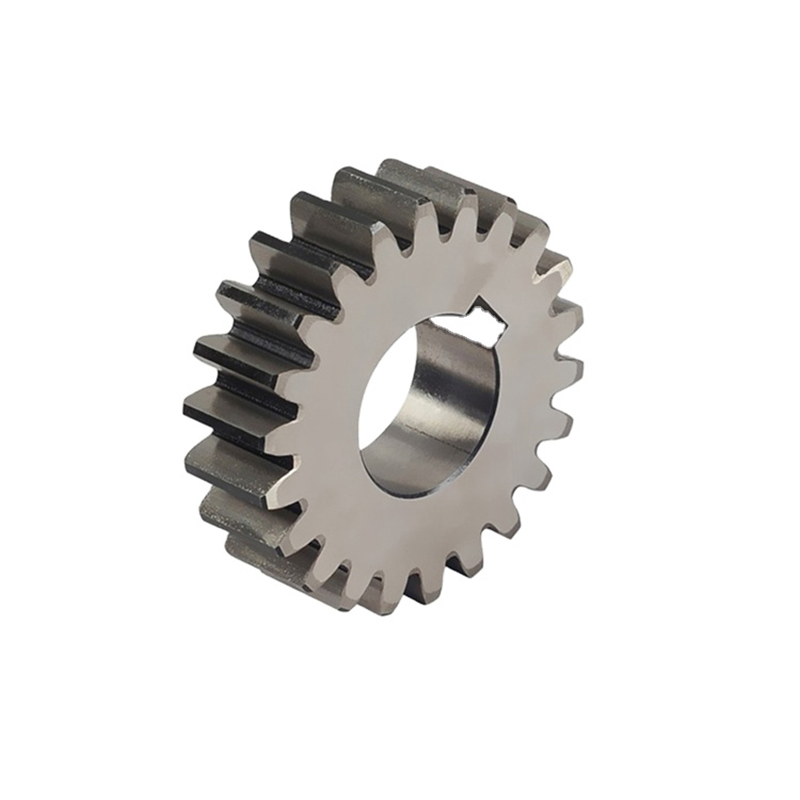

Was ist ein Zwischenrad?
Ein Zwischenrad (auch Umlaufrad oder Mittellaufzahnrad) wird zwischen zwei getrennten Antriebszahnrädern eingebaut, um die Drehrichtung des Abtriebs zu umkehren. Sein besonderes Merkmal: Es ändert die Laufrichtung, ohne das Gesamtübersetzungsverhältnis zu beeinflussen. Daher sind Zwischenräder ein fester Bestandteil der Wechselgetriebe an Wälzfräsmaschinen.
Einsatz von Zwischenrädern in vier zentralen Wechselgetrieben der Wälzfräsmaschine
Beim Wälzfräsen müssen vier Gruppen von Wechselrädern – Teilräder, Drehzahlräder, Vertikalvorschubräder und Differenzialräder – passend zum Werkstück, Fräser-Schrägung und Bearbeitungsanforderung eingestellt werden. Unsere erfahrenen Prozesstechniker beherrschen die Regeln zur Richtungssteuerung durch Zwischenräder in jedem Getriebestrang.
1. Zwischenräder im Teilgetriebe: Korrekte Abstimmung von Fräser und Werkstück
Das Teilgetriebe stellt einen festen kinematischen Zusammenhang zwischen Fräser und Werkstück her, ähnlich wie ineinandergreifende schrägverzahnte Zahnräder. Das Zwischenrad regelt die korrekte Drehrichtung:
- Bei rechtsgängigem Fräser dreht sich das Werkstück gegen den Uhrzeigersinn (von oben betrachtet).
- Bei linksgängigem Fräser dreht sich das Werkstück im Uhrzeigersinn.
Durch Ein- oder Ausbau von Zwischenrädern lässt sich die Laufrichtung anpassen, ohne das Teilverhältnis zu verändern – Grundlage für exakte Zahnprofile.
2. Zwischenräder im Drehzahlgetriebe: Umkehr der Fräserdrehrichtung
Die Drehzahlwechselräder bestimmen die Spindeldrehzahl des Fräsers. Mit einem Zwischenrad lässt sich die Fräserdrehrichtung schnell umkehren, passend zu unterschiedlichen Schnittverfahren und Werkzeugeigenschaften. Unsere Hochleistungs-Wälzfräsmaschinen verfügen über vorgesehene Positionen für Zwischenräder, sodass Richtungswechsel einfach und zuverlässig erfolgen.
3. Zwischenräder im Vertikalvorschubgetriebe: Umschaltung zwischen Gleichlauf- und Gegenlauffräsen
Der Vertikalvorschub steuert die axiale Bewegung des Fräsers am Werkstück. Zwischenräder kehren die Vorschubrichtung um und ermöglichen die Umschaltung zweier gängiger Fräsverfahren:
- Gleichlauffräsen: Fräserdrehung und Vorschubrichtung stimmen überein, ergibt eine glattere Oberfläche.
- Gegenlauffräsen: Fräserdrehung entgegengesetzt zum Vorschub, bietet höhere Stabilität bei starkem Abtrag.
Wir richten die Zwischenräder individuell nach den jeweiligen Fertigungsanforderungen aus.
4. Zwischenräder im Differenzialgetriebe: Präzise Steuerung der Zusatzbewegung
Beim Fräsen schrägverzahnter Zahnräder erzeugt das Differenzialgetriebe eine zusätzliche Drehbewegung des Werkstücks. Das Zwischenrad legt die Richtung dieser Zusatzbewegung fest:
- Rechtsgängiger Fräser + rechtsgängiges Zahnrad: Additive Bewegung, gleiche Richtung wie Teilbewegung.
- Rechtsgängiger Fräser + linksgängiges Zahnrad: Subtraktive Bewegung, entgegengesetzte Richtung zur Teilbewegung.
Bei linksgängigen Fräsern gelten umgekehrte Regeln. Die korrekte Auswahl des Differenzial-Zwischenrads ist maßgeblich für die Genauigkeit des Schrägungswinkels. Wir verwenden standardisierte Konfigurationstabellen für alle Kombinationen von Fräser- und Zahnrad-Schrägung.
Strenge Leerlaufprüfung vor der Produktion
Nach der Einstellung von Teil-, Vorschub- und Spindelrichtungen starten wir niemals sofort die Fertigung. Zuerst erfolgt eine leerlaufende Richtungs Kontrolle ohne Werkstück, um zu prüfen, ob alle Antriebskomponenten der Sollrichtung folgen. Erst nach erfolgreicher Prüfung wird mit der Bearbeitung begonnen. Dieser Schritt verhindert zuverlässig Serienausschuss und sichert die Zahnradgenauigkeit.
Gearseikos Anspruch: Das volle Potenzial von Zwischenrädern nutzen
Zwischenräder haben einen einfachen Aufbau, ihre fachgerechte Anwendung zeigt jedoch das hohe Prozesswissen eines Zahnradherstellers. Gearseiko setzt auf Präzisionsfertigung als Basis und Prozesstechnik als Wettbewerbsvorteil. Wir fertigen Zahnräder nach strengen DIN-, JIS- und AGMA-Normen und bieten umfassende technische Unterstützung: von Schnittparametern und Wechselradabstimmung bis zur Auswahl von Zwischenrädern.
Ob Standard-Stirnzahnräder, komplexe Schrägzahnräder oder Sonderverzahnungen mit aufwändigen Zusatzbewegungen – wir liefern effiziente, präzise und gleichmäßige Übertragungslösungen durch exakte Auslegung von Zwischenrädern und Antriebssträngen.
Wenn Sie einen Partner suchen, der auch kleinste Details im Zahnradfräsen beherrscht, nehmen Sie Kontakt mit uns auf. Gemeinsam gestalten wir die Zukunft der Präzisionsübertragung.
Gearseiko – Process depth forged into gear excellence.
Häufig gestellte Fragen (FAQ)
F1: Welche Hauptfunktion haben Zwischenräder?
A1: Sie kehren die Drehrichtung um, ohne das Übersetzungsverhältnis zu verändern, und werden in Wechselgetrieben von Wälzfräsmaschinen eingesetzt.
F2: Welche Aufgabe übernehmen Zwischenräder im Teilgetriebe?
A2: Sie stellen die passende Werkstückdrehrichtung zum Fräser ein und sichern exakte Zahnprofile.
F3: Worin unterscheiden sich Gleichlauffräsen und Gegenlauffräsen?
A3: Bei Gleichlauffräsen stimmen Fräserdrehung und Vorschubrichtung überein; bei Gegenlauffräsen laufen sie entgegengesetzt.
F4: Warum ist das Zwischenrad im Differenzialgetriebe wichtig?
A4: Es steuert die Richtung der Zusatzbewegung und bestimmt maßgeblich die Genauigkeit des Schrägungswinkels.
F5: Welchen Zweck hat die Leerlaufprüfung vor der Fertigung?
A5: Überprüfung der Bewegungsrichtungen, um Serienausschuss durch falsche Radeinstellungen zu vermeiden.
