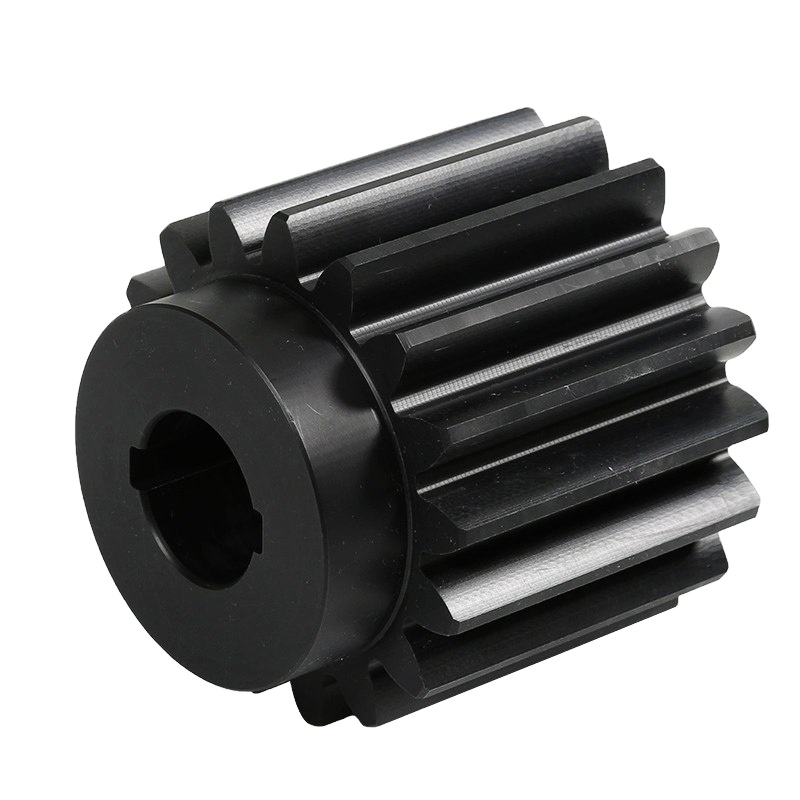

Einleitung: Hier beginnt die Präzision
In der Fertigung hochwertiger Präzisionszahnräder entscheiden oft Mikrometer über ein fertiges Qualitätsbauteil oder ein Ausschussteil. Während Schneidwerkzeuge, Maschinenkalibrierung und Werkstoffauswahl viel Beachtung erhalten, wird die Spanntechnik – also die korrekte Montage von Vorrichtungen und sichere Einspannung von Werkstücken – häufig unterschätzt, obwohl sie zentral für die Zahnradqualität ist.
Bei Gearseiko verstehen wir, dass Präzision kein einzelner Schritt ist, sondern ein durchgängiger Prozess, der vor dem ersten Zahnschnitt beginnt. Die Art der Einspannung des Zahnrohlings bestimmt unmittelbar die Endgenauigkeit, Konzentrizität und Lebensdauer des fertigen Zahnrads. Dieser Artikel erläutert grundlegende Regeln für die Montage von Spannvorrichtungen und die Einspannung von Zahnrädern, die jeder Hersteller von Präzisionszahnrädern beherrschen muss.
1. Auswahl der Spannvorrichtung: Losgröße bestimmt die Strategie
Die Wahl der Spannmethode richtet sich primär nach der Produktionsmenge und muss Kosteneffizienz und Genauigkeitsanforderungen abwägen.
1.1 Einzel- und Kleinserienfertigung: Universalspindeln
Universalspindeln in Kombination mit passenden Flanschscheiben sind eine kostengünstige flexible Lösung für Einzelteile und Kleinserien. Sie ermöglichen einen schnellen Wechsel zwischen Zahnrädern unterschiedlicher Abmessungen und eignen sich ideal für Prototypen, Ersatzteile und kundenspezifische Sonderanfertigungen mit hoher Flexibilitätsanforderung.
1.2 Großserienfertigung: Individuelle Sondervorrichtungen
Bei hohen Stückzahlen lohnen sich maßgeschneiderte Spezialvorrichtungen, die exakt auf eine festgelegte Zahnradgeometrie abgestimmt sind. Sie bieten eine hervorragende Wiederholgenauigkeit, kürzere Rüstzeiten und konstant engere Toleranzen. Trotz höherer Erstinvestition amortisiert sich die Sonderfertigung durch geringere Ausschussraten und effizientere Serienproduktion schnell.
2. Montage der Spannvorrichtung: Grundlage jeder Genauigkeit
Die Befestigung von Vorrichtungen auf dem Maschinentisch ist keine beliebige Tätigkeit, sondern ein streng geregelter Präzisionsvorgang.
2.1 Vorprüfung vor der Montage
Jede Vorrichtung muss vor der Befestigung geprüft werden:
- Mechanische Schäden: Kerben, Grate, Kratzer oder Stöße, die die Positioniergenauigkeit beeinträchtigen
- Oberflächenverunreinigungen: Späne, Kühlmittelrückstände und Schmutz auf allen Anlageflächen Sowohl die Vorrichtung als auch der Maschinentisch müssen gründlich gereinigt werden. Selbst winzige Partikel zwischen den Auflageflächen verursachen Ausrichtungsfehler, die sich durch den gesamten Bearbeitungsprozess ziehen.
2.2 Ausrichtung und Kalibrierung der Vorrichtung
- Die Teilwechselräder auskuppeln, Hilfsmotor einkuppeln, um den Tisch zur Kalibrierung drehen zu lassen
- Der erforderliche Ausrichtungsgrad hängt von der Endgenauigkeitsklasse und dem Durchmesser des Zahnrads ab
- Nach abgeschlossener Ausrichtung alle Spannschrauben gleichmäßig festziehen
- Abschließende Kontrolle mit Messuhr, um eine Positionsverschiebung nach dem Festziehen auszuschließen Der Ablauf „ausrichten – festziehen – prüfen“ ist zwingend erforderlich für gleichbleibende Präzision.
3. Einspannung des Werkstücks: Sichere Fixierung ohne Verformung
Nach korrekter Montage der Vorrichtung folgt die Einspannung des Zahnrohlings – der sensibelste Schritt der gesamten Spanntechnik.
3.1 Vorbereitung vor der Einspannung
Alle Anlageflächen müssen vor dem Auflegen des Werkstücks gereinigt werden:
- Positionierbohrung und Axialanlagefläche des Zahnrohlings
- Anlageflächen und Spindeln der Vorrichtung Bei Wellenzahnrädern zwischen Spitzen sind zudem die Zentrierbohrungen und Maschinenspitzen sauber zu wischen. Jede Verunreinigung an den Kontaktstellen erzeugt Rundlauffehler am fertigen Zahnrad.
3.2 Optimale Einspannkraft – ausgewogene Stabilität ohne Verzug
Die passende Einspannkraft ergibt sich aus mehreren Faktoren: Schnittgeschwindigkeit, Vorschub und Schnitttiefe, Modul und Außendurchmesser des Zahnrads sowie die Lager- und Positionierkonstruktion. Die Kraft muss ausreichen, um das Werkstück gegen Schneidkräfte zu sichern, darf aber nicht so stark sein, dass Rohling oder Spindel elastisch verformt werden. Einspannverformungen sind eine häufige, vermeidbare Ursache für Ausschuss bei Präzisionszahnrädern. Das Ziel ist stabile Fixierung ohne geometrische Veränderung des Zahnrohlings.
3.4 Positionierverfahren für Einzelfertigung
Bei geringer Stückzahl erfolgt die axiale Positionierung über die Referenzanlagefläche, Bohrung oder Außendurchmesser liegen frei auf der Spindel. Zwei geometrische Anforderungen müssen am Rohling erfüllt sein:
- Hohe Konzentrizität zwischen Außendurchmesser und Positionierbohrung
- Rechtwinkligkeit zwischen Referenzanlagefläche und Bohrung/Außendurchmesser Sollte der Rohling diese Toleranzen nicht erfüllen, können spätere Bearbeitungsschritte die Fehler nicht ausgleichen.
4. Genauigkeitsstandards der Einspannung
Die zulässige Einspannrundlaufabweichung richtet sich nach der Endgenauigkeitsklasse und dem Zahnraddurchmesser:
- Standard-Präzisionszahnstoßen: Radial- und Axialrundlauf nach Einspannung 0,02 mm bis 0,05 mm
- Hochwertige Zahnräder für Luft- und Raumfahrt, Automobilgetriebe und Roboteruntersetzer erfordern deutlich engere Toleranzen
Durch standardisierte Arbeitsabläufe erreicht Gearseiko Einspannrundläufe, die unter den allgemeinen Branchenstandards liegen.
Zusammenfassung bewährter Verfahren
| Arbeitsschritt | Wichtige Maßnahme |
|---|---|
| Vorrichtungsprüfung | Auf Schäden kontrollieren; alle Anlageflächen reinigen |
| Vorrichtungsmontage | Ausrichten, festziehen, abschließend mit Messuhr prüfen |
| Werkstückvorbereitung | Sämtliche Positionierflächen gründlich reinigen |
| Werkstückeinspannung | Passende Einspannkraft anwenden – stabil ohne Verformung |
| Abschlussprüfung | Radial- und Axialrundlauf auf Einhaltung der Toleranz messen |
Fazit: Präzision ist ein Prozess, kein Zufall
Bei Gearseiko betrachten wir die Spanntechnik nicht als nebensächlichen Vorbereitungsschritt, sondern als Präzisionsverfahren mit derselben Strenge wie der eigentliche Zahnschnitt. Jede Vorrichtungsmontage, jede Werkstückeinspannung und jeder Messuhrwert entscheidet darüber, ob Qualitätsmerkmale eingebaut oder irreversible Fehler erzeugt werden.
Ob flexible Universalspindeln für Kleinserien oder wiederholgenaue Sondervorrichtungen für Massenfertigung – die zentralen Regeln bleiben gleich: saubere Anlageflächen, genaue Ausrichtung, korrekte Einspannkraft und lückenlose Prüfung. Die Beherrschung dieser Grundlagen legt den Grundstein für Zahnräder, die strengste Spezifikationen konstant, vorhersehbar und wirtschaftlich erfüllen.
Gearseiko — Präzision konstruiert für maximale Leistungsfähigkeit Für weitere Informationen zu unseren Fertigungskapazitäten und Spannlösungen kontaktieren Sie noch heute unser technisches Team.
Häufig gestellte Fragen (FAQ)
F1: Welche Vorrichtung eignet sich für Kleinserien und Prototypen?
A1: Universalspindeln mit Standardflanschscheiben ermöglichen einen schnellen Wechsel unterschiedlicher Zahnradabmessungen mit hoher Flexibilität.
F2: Welche Vorteile bieten kundenspezifische Sondervorrichtungen für Großserien?
A2: Hervorragende Wiederholgenauigkeit, kürzere Rüstzeiten und konstant enge Fertigungstoleranzen; die Herstellungskosten amortisieren sich langfristig durch weniger Ausschuss.
F3: Welche Prüfungen sind vor der Vorrichtungsmontage erforderlich?
A3: Kontrolle auf Stöße und Grate an Anlageflächen; vollständige Reinigung von Kühlmittel und Metallspänen an Vorrichtung und Maschinentisch.
F4: Warum muss die Einspannkraft exakt dosiert werden?
A4: Zu geringe Kraft verursacht Schwingungen und Maßfehler beim Schnitt; zu starke Kraft verformt den Zahnrohling oder die Spindel dauerhaft.
F5: Welche Geometriemerkmale muss der Zahnrohling vor der Kleinserieneinspannung erfüllen?
A5: Hohe Konzentrizität von Außendurchmesser und Bohrung sowie rechtwinklige Referenzanlagefläche zur Kreispositionierfläche.
F6: Welche Rundlauftoleranzen wendet Gearseiko bei der Werkstückeinspannung an?
A6: Standardzahnräder 0,02–0,05 mm Radial- und Axialrundlauf; Hochleistungsgetriebezahnräder unterliegen strengeren internen Grenzwerten als der Branchenstandard.
