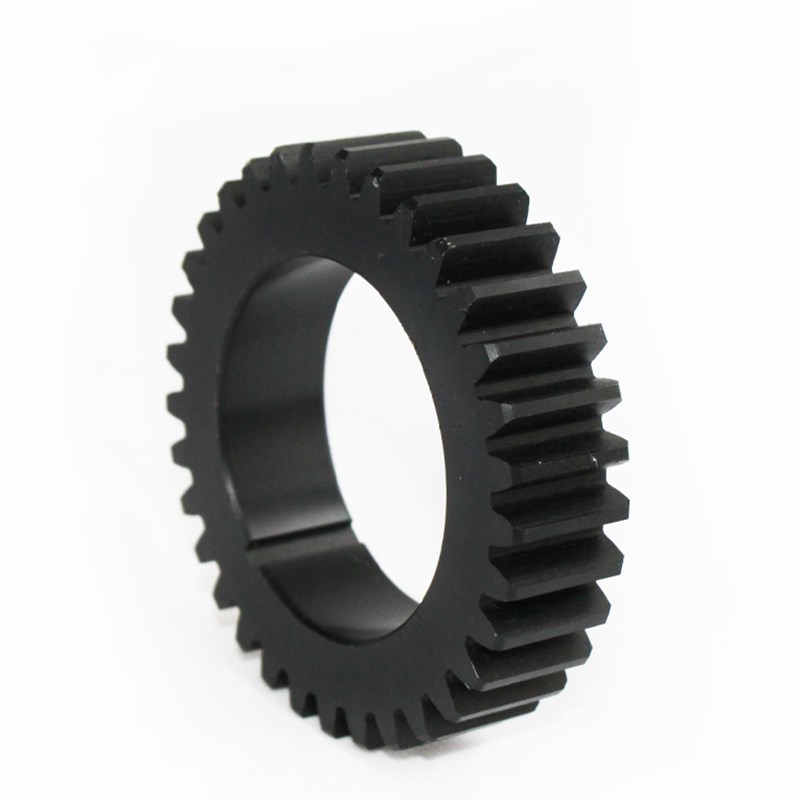

Anlasser-Antriebsübertragungsmaschine Präzisions-Stirnrad aus eloxiertem Aluminium

Stirnräder aus eloxiertem Aluminium: Leichte Präzisionsleistung für leistungsstarke Automobilgetriebe

In der wettbewerbsintensiven Welt des Automobilbaus zählt jede Komponente. Insbesondere das Getriebesystem ist ein Schwerpunkt für die Verbesserung der Kraftstoffeffizienz, die Reduzierung von Emissionen und die Steigerung der Fahrdynamik. Für Hersteller von Motorkomponenten – insbesondere solche, die anspruchsvolle asiatische Märkte beliefern – ist die Wahl des richtigen Getriebematerials und des richtigen Herstellungsverfahrens nicht mehr nur eine Frage der Kosten; Es handelt sich um eine strategische Entscheidung, die sich auf die Fahrzeugleistung, die Haltbarkeit und den Ruf der Marke auswirkt.

Aus der Sicht eines erfahrenen Produktmanagers für Präzisionsgetriebe bietet dieser Artikel einen detaillierten Einblick in eine bewährte Lösung:Stirnräder aus harteloxiertem Aluminium. Wir werden untersuchen, warum Aluminiumlegierungen bei richtiger Konstruktion und Oberflächenbehandlung eine ideale Wahl für Automobilgetriebeanwendungen sind und wieGearseiko hat solche Komponenten erfolgreich an einen führenden asiatischen Motorenkomponentenhersteller geliefert.

1. Die materielle Herausforderung moderner Getriebe

Herkömmliche Automobilgetriebe basieren stark auf Zahnrädern aus legiertem Stahl. Stahl bietet eine hohe Festigkeit und Verschleißfestigkeit, bringt aber auch ein erhebliches Gewicht und eine hohe Rotationsträgheit mit sich. Im Zeitalter von Elektrifizierung, Hybridisierung und strengen CO₂-Vorschriften kommt es auf jedes Kilogramm an. Schwerere Gänge erhöhen den Kraftstoffverbrauch, verringern das Beschleunigungsverhalten und stellen höhere Anforderungen an Synchronisierungen und Lager.

Aluminiumlegierungen stellen eine überzeugende Alternative dar. Mit einer Dichte von ca2,7 g/cm³– etwa ein Drittel so viel wie Stahl (7,85 g/cm³) – Aluminium kann die Getriebemasse drastisch reduzieren. Eine geringere Masse bedeutet eine geringere Trägheit, was sich in einer schnelleren Synchronisierung, einem sanfteren Schalten und einem geringeren Energieverlust durch Aufwirbelung im Getriebeölbad niederschlägt. Allerdings fehlt unbehandeltem Aluminium die für den Zahnflankenkontakt unter Belastung erforderliche Oberflächenhärte. Hier istharteloxierenwird unverzichtbar.

2. Hartanodisierung: Umwandlung von Aluminium in einen verschleißfesten technischen Werkstoff

Beim Hartanodisieren handelt es sich um einen elektrochemischen Prozess, der die Oberfläche eines Aluminiumteils in eine dichte, keramikähnliche Aluminiumoxidschicht (Al₂O₃) umwandelt. Im Gegensatz zum dekorativen Eloxieren entsteht beim Hartanodisieren typischerweise eine viel dickere Beschichtung50 bis 100 Mikrometer– mit Härtewerten erreichenHV 300 bis HV 500, vergleichbar mit gehärtetem Stahl oder sogar Korund.

Bei Zahnrädern bietet diese Keramikschicht mehrere Vorteile:

• Außergewöhnliche Verschleißfestigkeit– Die eloxierte Oberfläche widersteht wiederholtem Zahneingriff ohne Abrieb oder adhäsiven Verschleiß.

• Niedriger Reibungskoeffizient– Die Oxidschicht hat von Natur aus eine geringe Affinität zu Schmiermitteln und Gegenflächen, wodurch Reibungsverluste reduziert werden.

• Korrosionsschutz– Eloxiertes Aluminium widersteht Oxidation durch Getriebeflüssigkeiten, Feuchtigkeit und Streusalz.

• Thermische Stabilität– Die Oxidschicht bleibt bis zum Schmelzpunkt von Aluminium (ca. 660 °C) stabil, weit über typische Getriebebetriebstemperaturen (-40 °C bis 150 °C).

Wichtig ist, dass die harte Eloxierung die mechanische Festigkeit des Aluminiumkerns nicht beeinträchtigt. Das Substrat behält seine Zähigkeit und Duktilität, während die Hartschale die Kontaktflächen schützt.

3. Warum Stirnräder für Automobilgetriebe?

Stirnräder – zylindrische Zahnräder mit geraden, parallelen Zähnen – sind eine klassische Wahl für viele Getriebeanwendungen. Im Gegensatz zu Schrägverzahnungen generieren Stirnräderkein Axialschub, wodurch Lageranordnungen und Gehäusekonstruktionen vereinfacht werden. Dadurch sind sie besonders geeignet für:

• Rückwärtsganggetriebe– Wo der axiale Platz begrenzt ist und sich die Lastrichtung häufig ändert.

• Synchronnaben und -hülsen– Wo eine präzise axiale Bewegung erforderlich ist.

• Getriebestufen mit niedrigem bis mittlerem Drehmoment– Wo Effizienz und Kompaktheit Vorrang vor absoluter Tragfähigkeit haben.

Stirnräder aus eloxiertem Aluminium bieten zusätzliche Vorteile speziell für Automobilgetriebe:

• Reduzierte Planschverluste– Aluminiumzahnräder durchdringen das Getriebeöl mit weniger Widerstand als Stahlzahnräder und verbessern so die Gesamteffizienz des Antriebsstrangs in realen Fahrzyklen um 2–4 %.

• Bessere Schaltqualität– Durch die geringere Trägheit können die Synchronisierungen die Geschwindigkeiten schneller ausgleichen, was den Schaltaufwand verringert und den Fahrerkomfort verbessert.

• Weniger Lärm, Vibration und Härte (NVH)– Die Dämpfungseigenschaften von Aluminium können in Kombination mit der präzisen Verzahnung in bestimmten Geschwindigkeitsbereichen zu einem leiseren Betrieb im Vergleich zu Stahl führen.

4.GearseikosMaßgeschneiderte Lösung für einen asiatischen Marktführer für Motorenkomponenten

Gearseiko ist ein spezialisierter Hersteller von High-End-Präzisionszahnrädern mit umfassender Erfahrung in der Konstruktion, Wälzfräsung, Wärmebehandlung und Eloxierung von Aluminiumzahnrädern. Unsere jüngste Zusammenarbeit mit einem führenden asiatischen Motorkomponentenlieferanten verdeutlicht den realen Wert von Stirnrädern aus eloxiertem Aluminium.

Die Kundenanforderung

Der Kunde – ein Tier-1-Zulieferer mehrerer großer Automobilmarken – entwickelte eine neue Generation kleiner Turbobenzinmotoren. Ihre Übertragung erforderte aStirnradkomponentemit folgenden Spezifikationen:

• Gewichtsreduktion– Mindestens 35 % leichter als die bestehende Stahlkonstruktion.

• Haltbarkeit– Mindestens 100.000 Lastwechsel bei maximalem Eingangsdrehmoment (280 Nm) ohne Lochfraß oder übermäßigen Verschleiß.

• Temperaturbereich– Funktionsstabil von -40°C bis +150°C, ohne messbare Verzerrung.

• Kosteneffizienz– Geeignet für jährliche Volumina von über 50.000 Einheiten.

Unser Ansatz

Nach einer gründlichen technischen PrüfungGearseiko schlug folgende Lösung vor:

• Grundmaterial– 7075-T6-Aluminiumlegierung in Luft- und Raumfahrtqualität, bekannt für ihr hohes Verhältnis von Festigkeit zu Gewicht und ihr gutes Anodisierungsverhalten.

• Verzahnung– 5-Achsen-CNC-Wälzfräsen auf deutschen Maschinen, ErfolgJIS-Klasse 0Zahnprofilgenauigkeit (Profilfehler ≤3μm, Steigungsfehler ≤3μm).

• Hartanodisieren– Ein proprietärer gemischter Säureelektrolyt (Schwefel-Oxalsäure), der bei 0–4 °C mit gepulstem Strom betrieben wird, um eine gleichmäßige Oxiddicke über Zahnflanke, Wurzel und Spitze sicherzustellen. Zieldicke: 65 ± 5 μm.

• Versiegelung– Hochtemperatur-Nickelacetat-Versiegelung, um Mikroporen zu schließen und die Korrosionsbeständigkeit zu maximieren.

• Inspektion– 100 % Maßkontrolle mittels CNC-Zahnradmesszentrum; Probenquerschnittsanalyse für Oxiddicke und Mikrohärte.

Erzielte Ergebnisse

Kundenvalidierungstests, einschließlich eines 300-Stunden-Getriebehaltbarkeitszyklus zur Simulation von Stadt- und Autobahnfahrten, bestätigten Folgendes:

• Gewichtsreduktion– 36 % leichter als die Stahlbasislinie.

• Tragen Sie Leistung– Zahnflankenverschleiß war nur vorhandenein Fünfteldie des Stahlgetriebes nach äquivalenten Zyklen.

• Keine thermische Verformung– Alle Zahnräder blieben nach thermischer Belastung innerhalb der JIS-Klasse-1-Toleranz.

• Effizienzgewinn– Das komplette Getriebe zeigte eine Reduzierung der Ölwirbelverluste bei hoher Geschwindigkeit um 2,8 %, was zu einer messbaren Verbesserung des Kraftstoffverbrauchs beitrug.

Der Kunde hat das eloxierte Aluminium-Stirnrad inzwischen für die Serienproduktion freigegebenGearseiko ist nun exklusiver Lieferant für diese Komponente.

5. Warum sollten Sie sich für Gearseiko für Ihre Anforderungen an Aluminiumgetriebe entscheiden?

Nicht jeder Getriebehersteller kann erfolgreich Getriebe aus eloxiertem Aluminium herstellen, die den Automobilstandards entsprechen.Gearseiko vereint drei entscheidende Fähigkeiten unter einem Dach:

Präzisionsbearbeitung

Wir verfügen über eine Flotte deutscher und japanischer Verzahnungsmaschinen – Wälzfräsen, Stoßen und Schaben –, die DIN-, JIS- oder AGMA-Qualitäten bis zu den höchsten Qualitäten verarbeiten können. Für Aluminiumzahnräder verwenden wir spezielle Hartmetallwerkzeuge und optimierte Schnittparameter, um Gratbildung zu verhindern und eine hervorragende Oberflächengüte (Ra ≤0,4 μm) zu erzielen.

Eloxierungskompetenz

Hartanodisieren von Zahnrädern ist nicht trivial. Die komplexe Zahngeometrie erfordert eine sorgfältig konzipierte Befestigung, um eine gleichmäßige Stromverteilung sicherzustellen. Unsere Anodisierungslinie umfasst programmierbare Gleichrichter, Temperaturregelung mit geschlossenem Regelkreis und kundenspezifische Zahnstangensysteme für Zahnräder mit einem Durchmesser von 20 mm bis 300 mm. Wir erreichen routinemäßig eine Dickengleichmäßigkeit von ±5 μm auf allen Zahnoberflächen.

Qualitätssicherung

Jede Charge durchläuft:

• Maßprüfung– Verzahnungsmesszentrum (Zahnprofil, Steigung, Teilung, Rundlauf).

• Messung der Oxiddicke– Wirbelstromprüfung an Referenzcoupons sowie zerstörende Querschnittsprobenahme.

• Mikrohärteprüfung– Nachweis von HV 350+ auf der Oxidschicht.

• Sicht- und Farbeindringprüfung– Zur Erkennung von Rissen oder Unstetigkeiten.

Darüber hinaus pflegen wir mit unseren Kunden einen gemeinsamen Forschungs- und Entwicklungsprozess, in dem wir Fehlermodusanalysen austauschen und die Konstruktionsregeln für Aluminiumzahnräder kontinuierlich verbessern.

6. Ein Blick in die Zukunft: Aluminiumzahnräder in zukünftigen Getrieben

Da sich die Automobilindustrie in Richtung höherer Effizienz, geringerer Emissionen und zunehmender Elektrifizierung bewegt, wird die Rolle von Leichtbaumaterialien nur noch zunehmen. Zahnräder aus eloxiertem Aluminium kommen bereits in Untersetzungsgetrieben von Elektrofahrzeugen (EV), Hybridgetriebemodulen und leistungsorientierten Doppelkupplungsgetrieben zum Einsatz. Die Kombination aus geringer Trägheit, guter Wärmeleitfähigkeit und Verschleißfestigkeit macht sie überall dort zu einer attraktiven Option, wo die rotierende Masse minimiert werden muss, ohne dass die Zuverlässigkeit darunter leidet.

Gearseiko entwickelt aktiv Anodisierungsverfahren der nächsten Generation – einschließlich der plasmaelektrolytischen Oxidation (PEO) –, um die Härte und Schmierfähigkeit weiter zu verbessern. Wir erforschen auch hochfeste Aluminiumlegierungen über 7075 hinaus, wie etwa 7068 und Aluminium-Lithium-Zusammensetzungen, um die Leistungsgrenzen noch weiter zu erweitern.

Abschluss

Stirnräder aus eloxiertem Aluminium sind längst nicht mehr nur im Labor zu finden. Sie sind eine bewährte, zuverlässige und kostengünstige technische Lösung für moderne Automobilgetriebe. Durch die Kombination der inhärenten Leichtbaueigenschaften von Aluminium mit einer harten, verschleißfesten Keramikoberfläche können Hersteller erhebliche Verbesserungen bei Kraftstoffverbrauch, Schaltqualität und Haltbarkeit erzielen.

Gearseiko hat diese Fähigkeit durch ein erfolgreiches Serienproduktionsprogramm für einen führenden asiatischen Motorenkomponentenlieferanten unter Beweis gestellt. Wenn Sie mit dem Gewicht, der Trägheit oder der Effizienz von Stahlgetrieben vor Herausforderungen stehen oder einfach nur herausfinden möchten, was Aluminium für Ihr Getriebe leisten kann, laden wir Sie ein, sich an unser Ingenieursteam zu wenden. Von der Materialauswahl über Eloxierungsparameter bis hin zur Optimierung der Zahnradgeometrie sind wir bereit, Ihr nächstes Projekt zu unterstützen.

Gearseiko– Präzisionsgetriebe aus Aluminium für eine leichtere und effizientere Zukunft.
