Die Entwicklung und Durchbrüche in der Getriebeprüftechnologie: WieGearseikoFördert hochpräzise Getriebeinnovationen mit fortschrittlichen Tests

Da die moderne Industrie immer höhere Leistungsdichte, Übertragungseffizienz, Betriebssicherheit und Lebensdauer fordert, stoßen Getriebe als Kernkomponenten mechanischer Antriebe an ihre Leistungsgrenzen. Während die Getriebetheorien rasant voranschreiten – mit neuen Methoden in der mathematischen Modellierung, der Finite-Elemente-Analyse und der Materialwissenschaft – bleibt eine unbestreitbare Tatsache bestehen:Keine theoretische Berechnung kann die experimentelle Validierung vollständig ersetzen. Der elastohydrodynamische Schmierzustand, die elastisch-plastische Verformung im Mikromaßstab und die Entwicklung der Zahnoberflächenermüdung unter realen Betriebsbedingungen sind häufig das Ergebnis mehrerer gekoppelter nichtlinearer Faktoren. Nur durch präzise experimentelle Tests können wirklich zuverlässige Designgrundlagen gewonnen werden. Vor diesem HintergrundDie Getriebeprüftechnik – insbesondere Messmethoden, die moderne Akustik, Optik und Elektronik integrieren – ist zu einem wichtigen Treiber für die Modernisierung der Getriebeindustrie geworden.

Von der Erfahrung zu Daten: Die internationale Reise der Getriebeprüftechnologie

Rückblickend auf die Geschichte der Getriebeprüftechnik: Die entwickelten Länder im Westen haben früh damit begonnen. Bereits 1931 führte das Gear Strength Committee der American Society of Mechanical Engineers (ASME) umfangreiche experimentelle Studien zu den Oberflächenermüdungseigenschaften verschiedener Zahnradmaterialien durch. Anschließend wurden im Rahmen eines 15-jährigen Forschungsprogramms zur Zahnbiegeermüdung, das 1946 begann, über 30.000 Zahntests gesammelt. Diese Ergebnisse wurden direkt von der American Gear Manufacturers Association (AGMA) übernommen. Später erweiterte das NASA Lewis Research Center den Forschungsschwerpunkt auf thermische Eigenschaften und Thermodynamik von Zahnrädern und erzielte erhebliche Fortschritte bei theoretischen und experimentellen Studien zum Kühlverhalten von Zahnrädern, Temperaturfeldern, Zahnoberflächentemperatur und thermischer Verformung.

Die weltweit renommierteste Zahnradforschungseinrichtung ist zweifellos die FZG (Forschungsstelle für Zahnräder und Getriebebau), die 1951 von Professor G. Niemann an der Technischen Universität München gegründet wurde. Von Anfang an stellte die FZG die experimentelle Forschung in den Mittelpunkt. Der berühmte FZG-Zahnradprüfstand, der von diesem Labor entwickelt wurde, ist auch heute noch weit verbreitet. Darüber hinaus hat die FZG der ISO umfangreiche Testdaten zur Verfügung gestellt, die einen Grundstein für die aktuellen Standards zur Berechnung der Belastbarkeit von Getrieben bilden.Jeder große Fortschritt in der Getriebetechnologie wurde durch die kontinuierliche Sammlung von Testdaten und die iterative Aktualisierung der Testmethoden unterstützt.

Getriebetestforschung in China: Von der Verfolgung zum parallelen Fortschritt

China begann relativ spät mit der umfassenden Untersuchung von Getriebetests. Im Jahr 1979 verbrachte eine gemeinsame Forschungsgruppe der Universität für Wissenschaft und Technologie Peking, des Zhengzhou Research Institute of Mechanical Engineering und des Beijing Institute of Machinery Industry drei Jahre damit, über 200 Zahnradpaare zu testen und eine Datengrundlage für die Belastbarkeit von Zahnrädern aus Sphäroguss zu legen. Seitdem wurden erste Erfolge bei der Bestimmung der Ermüdungsgrenzen von Stahlzahnrädern mit verschiedenen weichen und harten Zahnoberflächen, der Messung der Zahnverformung und -steifigkeit sowie der Beurteilung der Ölfilmdicke und der momentanen Zahnoberflächentemperatur erzielt. In den letzten Jahren haben inländische Forscher auch erhebliche Fortschritte bei der Testausrüstung erzielt – beispielsweise durch die Aufrüstung des inländischen Zahnradtesters JG-150 mit hochpräzisen Sensoren, um eine automatische Abschaltung bei Zahnbruch, Echtzeit-Temperaturmessung und genaue Zykluszählung zu ermöglichen. Hochfrequenz-Ermüdungsprüfgeräte werden auch häufig zur Messung der Biegeermüdungsfestigkeit von Zähnen eingesetzt, und die Ergebnisse wurden zur Verfeinerung verschiedener theoretischer Modelle verwendet.

Moderne Prüftechnik: Das „Unmessbare“ messbar machen

Die Grenze der aktuellen Getriebeprüftechnologie liegt in der Quantifizierung bisher unlösbarer Probleme.Akustische Emissionstechnologieermöglicht die dynamische Überwachung der Entstehung und Ausbreitung von Mikrorissen auf Zahnoberflächen.Laserinterferometrie und digitale Bildkorrelationermöglichen die Visualisierung der elastohydrodynamischen Ölfilmdicke und der Kontaktspannungsverteilung.Infrarot-Thermografie und Dünnschicht-ThermoelementeErfassen Sie vorübergehende Temperaturänderungen im Vernetzungsprozess innerhalb von Millisekunden. Diese Phänomene – wie Druckspitzen bei der elastohydrodynamischen Schmierung, die Anhäufung mikroplastischer Verformungen und Vorzeichen von Ermüdungsabplatzungen – dringen nun allmählich in technische Anwendungen vor. Dank dieser messtechnischen Fortschritte ist die Getriebetheorie kein „Elfenbeinturm“ mehr, sondern kann iterativ an realen Bedingungen kalibriert und optimiert werden.

GearseikosPraxis: Einbettung der Prüftechnologie in den gesamten Lebenszyklus der Präzisionsgetriebefertigung

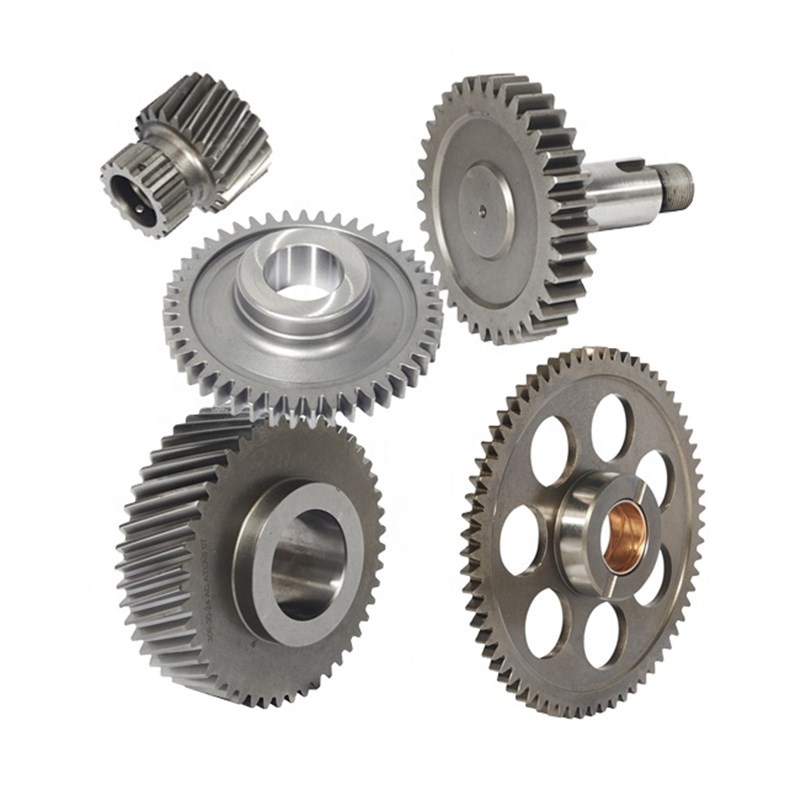

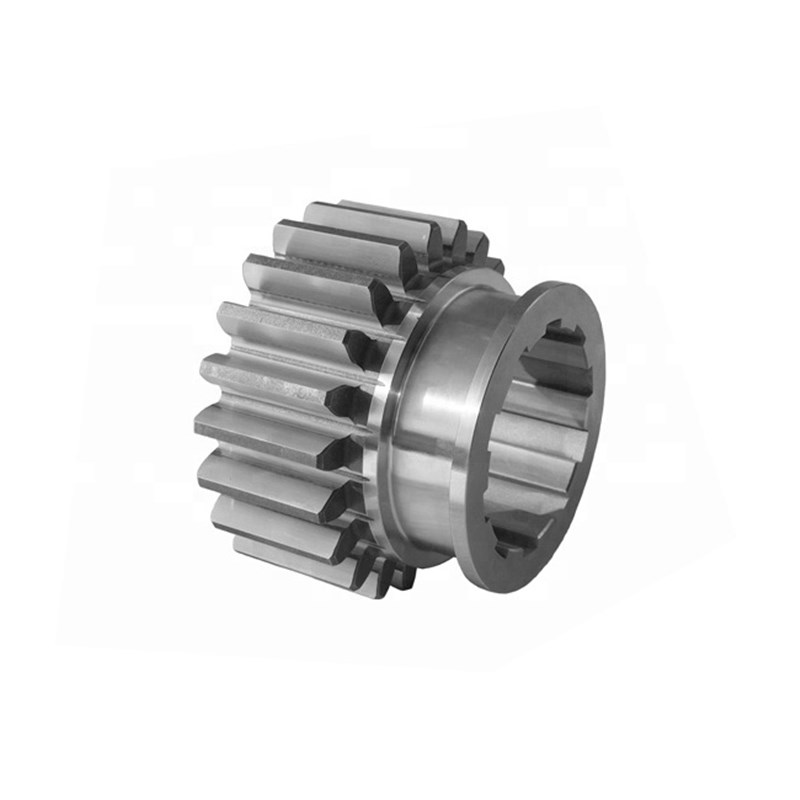

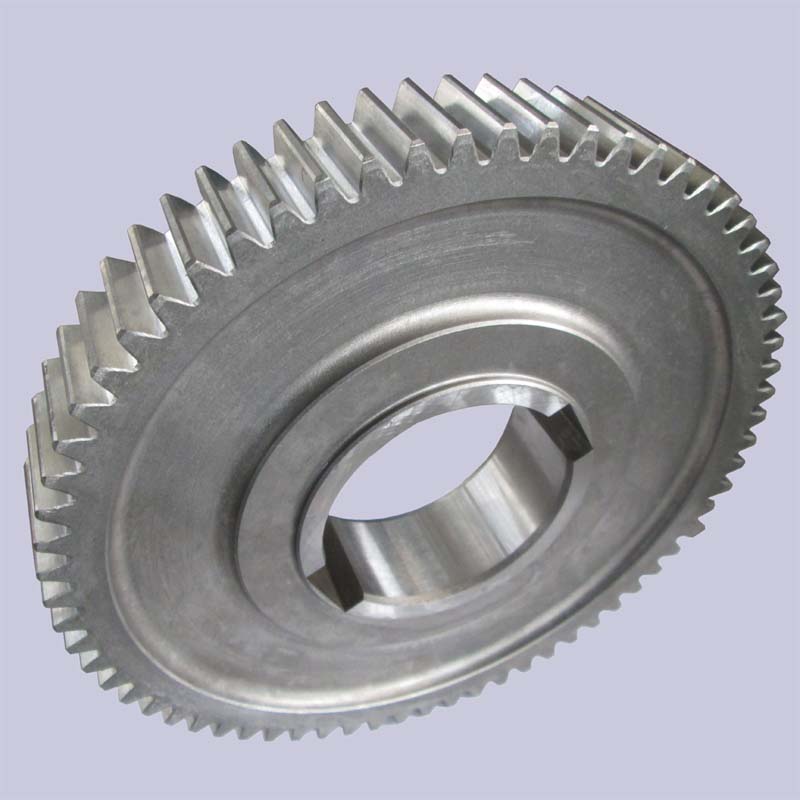

Als Hersteller von High-End-PräzisionsgetriebenGearseiko versteht das zutiefstOhne erstklassige Testmöglichkeiten ist es unmöglich, erstklassige Zahnräder herzustellen. Wir befolgen nicht nur strikt die von internationalen Standards wie ISO und AGMA empfohlenen Testmethoden, sondern vergleichen uns auch aktiv mit den Testsystemen von Spitzenforschungseinrichtungen wie der FZG. Im eigenen Haus haben wir mehrere Getriebeprüfstände nach dem FZG-Prinzip aufgebaut, die mit digitaler Technologie nachgerüstet und mit schnell reagierenden Drehmomentsensoren, faseroptischen Temperaturmesseinheiten und Schallemissionsüberwachungssystemen ausgestattet sind. Mit diesen Anlagen können wir Kontaktermüdung, Biegeermüdung und Fressfestigkeit für Zahnräder unterschiedlicher Module, Materialien und Wärmebehandlungsverfahren systematisch bewerten.

Noch wichtiger ist,Gearseikoführt die Prüftechnik von der „Endkontrolle“ in die Phase weiterDesign und Prozessoptimierung. Jede neue Änderung des Zahnprofils, jeder neue Einsatzstahl und jeder neue Schleifparameter wird mehreren Belastungsspektrumtests auf speziellen Prüfständen unterzogen, wodurch tatsächliche Daten zu Ermüdungsgrenzen, Temperaturverteilung und Verformung generiert werden. Diese Daten wiederum verfeinern unsere CAE-Modelle und verbessern so kontinuierlich die Simulationsgenauigkeit. Für anspruchsvolle Anwendungen wie Hochgeschwindigkeits-Untersetzungsgetriebe für Fahrzeuge mit neuer Energie und Präzisionsgetriebe für Roboter haben wir spezielle thermodynamische Testverfahren entwickelt, die sich auf den sofortigen Temperaturanstieg der Zahnoberfläche und das Risiko von Abrieb konzentrieren, um die Zuverlässigkeit unter extremen Bedingungen sicherzustellen.

Ein Blick in die Zukunft: Aufbau eines datengesteuerten Qualitäts-Closed-Loop für Getriebe

Das ultimative Ziel der Getriebeprüftechnologie ist nicht nur die Durchführung einer einmaligen „Bestanden/Nicht bestanden“-Verifizierung, sondern der Aufbau einer vollständigen Datenkette darausMaterial → Herstellung → Wärmebehandlung → Eingriffsverhalten → Fehlermodus. Gearseiko korreliert umfangreiche Testergebnisse mit Produktionsdaten (z. B. Schleifbranderkennung, Zahnprofilmessungen und Eigenspannungsverteilungen) und verwendet statistische Methoden und Modelle des maschinellen Lernens, um die Lebensdauerverteilung und Ausfallwahrscheinlichkeit verschiedener Zahnradchargen im tatsächlichen Betrieb vorherzusagen. Dieser datengesteuerte geschlossene Kreislauf ermöglicht es uns, Konstruktionsspielräume und Prozesstoleranzen grundlegend zu optimieren und unseren Kunden wirklich „hochzuverlässige, hochkonsistente“ Präzisionszahnräder zu liefern.

Abschluss

Von den frühen ASME-Tests im Jahr 1931 über den FZG-Prüfstand, der zu einem globalen Standard wurde, und nun bis zur weit verbreiteten Einführung multiphysikalischer Testtechniken war die Getriebetesttechnologie schon immer der Kernmotor für den Fortschritt von Getriebegetrieben.Gearseiko Wir werden weiterhin an einem technischen Weg festhalten, der „zuerst auf Daten basiert“, indem wir ständig die neuesten Messfortschritte in den Bereichen Akustik, Optik und Elektronik berücksichtigen und unser eigenes Getriebeprüfsystem kontinuierlich verbessern. Wir glauben, dass nur Zahnräder, die eine strenge experimentelle Validierung bestanden haben, den Herausforderungen hoher Geschwindigkeit, hoher Belastung und langer Lebensdauer sicher gerecht werden können. Wir freuen uns über die Teilnahme globaler PartnerGearseikobei der Erforschung der nächsten Stufe der Präzisionsverzahnung – denn jede Zahnflanke verdient eine genaue Messung.
