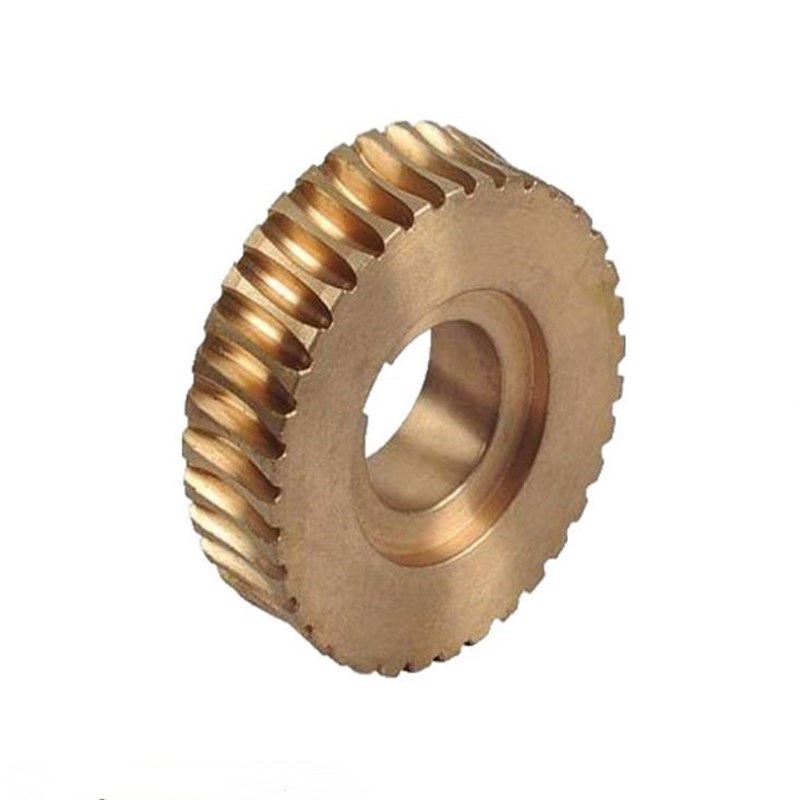

Die Herstellung präziser Schneckenräder steht häufig im Spannungsfeld zwischen hoher Qualität und wirtschaftlicher Produktion. Spezielle Schneckenfräswerkzeuge liefern exzellente Präzision, sind jedoch teuer und langlebig in der Herstellung – ungeeignet für Prototypen, Kleinserien und Wartungsteile. Gearseiko setzt auf das bewährte Fliegwerkzeug-Erzeugungsverfahren an Universalfräsmaschinen, um kostengünstige, schnelle und zuverlässige Schneckenradlösungen zu realisieren.

Dieses flexible Verfahren löst die Grenzen herkömmlicher Frästechnik und eignet sich optimal für individuelle Kleinserien, Prototypen und Reparaturteile. Der folgende Guide erläutert Funktionsprinzipien, Vorteile, Grenzen und standardisierte Einstellverfahren für Ingenieure und Einkäufer.

Kontaktieren Sie unser Team für individuelle Fliegwerkzeug-Schneckenradlösungen und wirtschaftliche Kleinserienfertigung.

Das Verfahren basiert auf der kinematischen Grundlagen des Schneckengetriebe-Eingriffs. Der axiale Querschnitt einer Schnecke entspricht einer Zahnstange, die in ein Zahnrad eingreift. Bei einer Umdrehung der Schnecke verschiebt sie sich axial um eine Teilung und dreht das Schneckenrad um einen Zahn.

Ein herkömmlicher Fräswerkzeug ist im Prinzip eine gezahnte Schnecke. Das Fliegwerkzeug vereinfacht dieses Prinzip extrem: Es besteht aus einem einzelnen Schneidzahn (einem einzelnen Zahn eines Fräswerkzeugs), der auf einem Dorn befestigt wird. Über austauschbare Wechselräder werden die Tischlängsvorschubbewegung der Fräsmaschine und die Indexierdrehung des Werkstücks synchronisiert.

Dreht sich das Schneckenrad um 1/z Umdrehung (z = Zahnzahl), bewegt sich der Tisch um eine Zahnteilung vor und fräst eine exakte Zahnlücke. Durch zyklische Wiederholung entsteht ein vollständiges, maßgenaues Schneckenradprofil.

Gegenüber dem klassischen Fräsen mit Spezialwerkzeugen überzeugt das Verfahren mit drei entscheidenden Vorteilen:

Keine Spezialwerkzeuge erforderlich: Im Gegensatz zu teuren, spezifizierten Schneckenfräsern lassen sich Fliegwerkzeuge betriebsintern herstellen oder anpassen. Es entfallen hohe Werkzeugkosten und Lageraufwendungen für individuelle Fräswerkzeuge.

Hohe Bearbeitungseffizienz: Schnittgeschwindigkeit und Erzeugungsvorschub arbeiten unabhängig voneinander. Die Spindeldrehzahl kann deutlich erhöht werden, ohne die Indexiergenauigkeit einzubüßen. Bei Schruppbearbeitungen übertrifft die Effizienz teilweise klassische Zahnfräsmaschinen.

Wirtschaftlich bei Kleinserien: Bei Einzelteilen, Prototypen und Wartungsteilen entfallen lange Lieferzeiten und hohe Kosten für kundenspezifische Fräswerkzeuge. Das Verfahren ermöglicht eine schnelle und kostengünstige Fertigung.

Trotz seiner Praxistauglichkeit hat das Verfahren konstruktionsbedingte Grenzen. Universalfräsmaschinen verfügen über keine Differenzialbewegung, daher entsteht das schraubenförmige Zahnprofil näherungsweise und nicht als exakte mathematische Spirale.

Bei kleinen Steigungswinkeln und schmalen Zahnbreiten ist der Fehler vernachlässigbar. Bei großen Steigungswinkeln und breiten Zahnflächen wächst der Profilfehler deutlich an und erfüllt keine Hochpräzisionsanforderungen.

Ideal geeignet für: Allgemeine Antriebssysteme, Wartungsteile, Reparaturkomponenten und mittelpräzise Industriegetriebe. Für hochbelastete Kerngetriebe kommen bei Gearseiko klassische Fräsverfahren mit Spezialwerkzeugen zum Einsatz.

Präzise Einstellungen bestimmen die endgültige Zahnqualität. Gearseiko folgt standardisierten Regeln für höchste Wiederholgenauigkeit:

Erzeugungsbewegung: Die Wechselräder werden exakt berechnet, sodass pro Zahnumdrehung des Rades eine genaue Teilungsvorschubbewegung erfolgt. Spindeldrehzahlen über 80 r/min erhöhen den Verschleiß und beeinträchtigen die Genauigkeit.

Indexierung: Einzelschritt-Indexierung gewährleistet gleichmäßige Zahnabstände über den gesamten Umfang.

Winkel- und Werkzeugausrichtung: Der Fräskopf wird exakt auf den Schneckensteigungswinkel geschwenkt, sodass der Dorn senkrecht zur Zahnlinie im Halsbereich steht. Die Werkzeugspitze wird zentriert ausgerichtet und über eine Doppelpunktprüfung auf gleichmäßigen Kontakt kontrolliert.

Wir realisieren gleichbleibende Qualität durch einen fest definierten Prozessablauf:

1. Werkstückeinrichtung: Montage des Indexierkopfes, vertikale Spindelausrichtung und konzentrische Einspannung des Rohlings.

2. Werkzeugmontage: Sichere Befestigung des Fliegwerkzeugs auf dem Dorn und Einbau in die Maschinenspindel.

3. Winkelanpassung: Schwenken des Fräskopfs auf den exakten Steigungswinkel in passender Helixrichtung.

4. Mittenausrichtung: Zentrierung der Schneidkante in der mittleren Radialebene des Rades.

5. Parameterprüfung: Doppelte Kontrolle aller Wechselradberechnungen und Indexierdaten.

6. Wechselradmontage: Einbau der Räder mit Prüfung von Drehrichtung und Vorschubbewegung.

7. Probefräsen: Leichter Schnitt zur Kontrolle von Steigungswinkel und Helixrichtung mit Winkelprüfer.

8. Hauptbearbeitung: Sequenzielles Fräsen aller Zahnlücken mit getrennter Schrupp- und Fertigbearbeitung.

9. Endprüfung: Messung der Sehnenzahndicke und Feinanpassung des Mittenabstands vor Fertigstellung der gesamten Verzahnung.

Gearseiko kombiniert jahrzehntelange Erfahrung in der Präzisionszahnradfertigung mit flexiblen Verfahren. Wir wählen für jede Anwendung die passende Technologie: Hochpräzise Spezialfräsungen für Kernantriebe und wirtschaftliche Fliegwerkzeugverfahren für Wartung, Prototypen und Kleinserien.

Neben der Bearbeitung bieten wir umfassende technische Unterstützung bei Werkzeugauswahl, Prozessoptimierung und Qualitätskontrolle – für zuverlässige und langlebige Schneckengetriebe.

Das Fliegwerkzeug-Erzeugungsverfahren an Universalfräsmaschinen ist eine praxisbewährte, flexible und kostengünstige Lösung für die Schneckenradfertigung. Es überzeugt durch kurze Lieferzeiten, keine Spezialwerkzeugkosten und hohe Effizienz bei Kleinserien und Reparaturteilen.

Mit standardisierten Einstellungen und optimierter Prozessführung maximiert Gearseiko die Qualität und Stabilität dieser kosteneffizienten Fertigungsmethode für globale Industriekunden.

Jetzt kontaktieren und individuelle Schneckenradlösungen anfordern.

A1: Ein flexibles Fräsverfahren an Universalmaschinen, bei dem ein Einzahnwerkzeug über Wechselräder mit Werkstückrotation und Tischvorschub synchronisiert wird, um exakte Zahnprofile zu erzeugen.

A2: Keine teuren Spezialfräswerkzeuge, deutlich niedrigere Kosten, kürzere Lieferzeiten und höhere Effizienz bei Prototypen und Kleinserien.

A3: Ohne Differenzialbewegung entstehen genäherte Zahnprofile. Bei großen Steigungswinkeln und breiten Zähnen entstehen merkliche Fehler, daher nur für mittelpräzise Antriebe geeignet.

A4: Exakte Wechselradabstimmung, genaue Steigungswinkelausrichtung, zentrale Werkzeugposition und gleichmäßige Indexierung.

A5: Industriewartung, Reparaturteile, Prototypen und allgemeine mittelpräzise Antriebssysteme.

A6: Ja, durch standardisierte Prozessabläufe, Probefräsen, parameterbasierte Korrektur und abschließende Präzisionsmessung für jede Charge.
