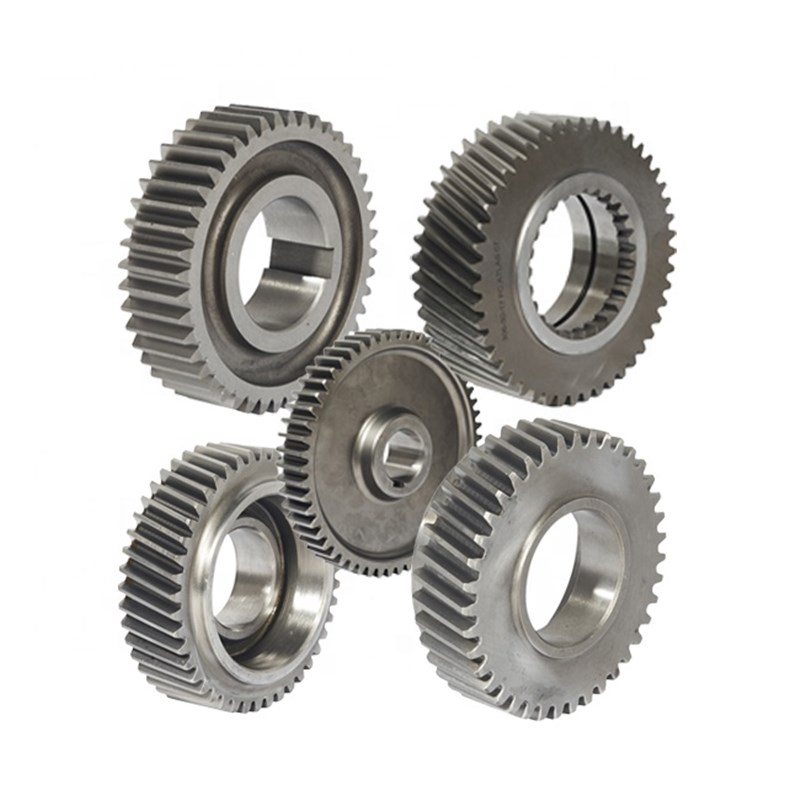

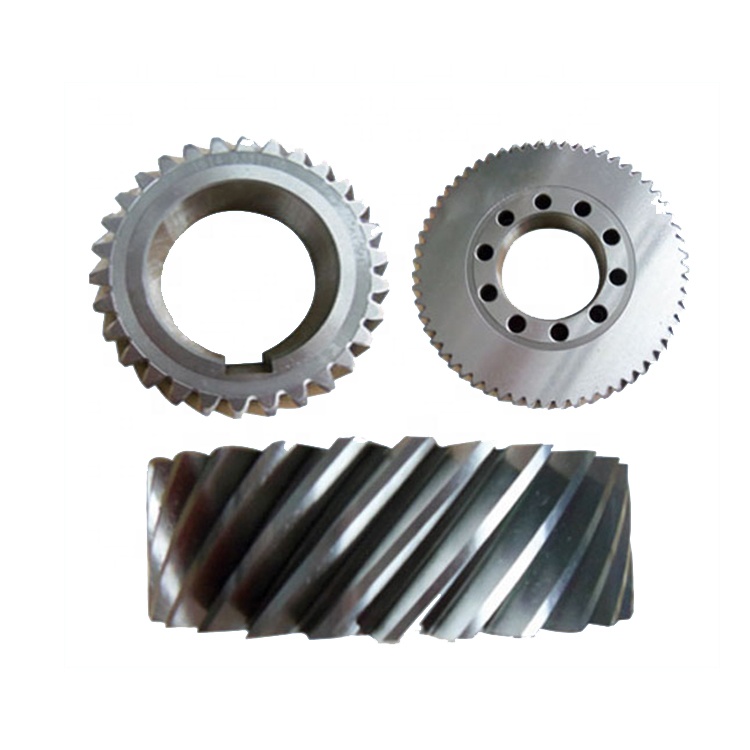

Präzisionsgetriebe aus Stahl und Metall für Motorradmotoren, Schrägstirnradgetriebe

Präzisionskegelräder aus 45#-Stahl für Nockenwellenantriebe von Motorradmotoren: Das Material, das Zuverlässigkeit definiert

Wenn der Motor eines Motorrads in einen sanften Leerlauf läuft und dann auf seinen Grenzwert zusteuert, hält eine unsichtbare Komponente unerbittlichen Anforderungen stand – das Kegelradpaar, das die Nockenwelle antreibt. Bei einem Viertaktmotor muss sich die Kurbelwelle bei jeder Umdrehung der Nockenwelle zweimal drehen, um eine perfekte Ventilsteuerung aufrechtzuerhalten. Diese Aufgabe bestimmt direkt die Leistungsabgabe, die Kraftstoffeffizienz, den Geräuschpegel und die Motorlebensdauer. Innerhalb des Kegelradsatzes überträgt das Antriebskegelrad am unteren Ende die volle Last von der Kurbelwelle über eine vertikale Welle und eine 90°-Drehung auf die Nockenwelle. Die Wahl des Zahnradmaterials, die Stabilität der Wärmebehandlung und die Präzision der Zahnflankenbearbeitung bilden zusammen die Grundlage für Zuverlässigkeit.

Gearseiko ist seit langem auf die Herstellung hochpräziser High-End-Zahnräder spezialisiert. Unsere jüngste Zusammenarbeit mit einem renommierten europäischen Motorradmotorenhersteller bei 45#-Stahlkegelrädern ist ein Beispiel für dieses Engagement. Der Kunde benötigte Zahnräder, die bei kontinuierlichem Hochgeschwindigkeitsbetrieb, häufigem Temperaturschock und Grenzschmierungsbedingungen stabile Eingriffseigenschaften und extrem geringen Verschleiß aufrechterhalten können. Durch die Wahl von 45#-Stahl als Basismaterial und die Anwendung einer umfassenden Qualitätskontrolle konnten wir eine Antriebslösung liefern, die die Erwartungen übertraf.

Warum 45#-Stahl für Kegelräder mit Nockenwellenantrieb unverzichtbar ist

Beim echten Motorradfahren steht das Kegelrad des Nockenwellenantriebs vor mehreren Herausforderungen. Erstens, wechselnde Drehmomentauswirkungen: Schnelles Öffnen und Schließen der Drosselklappe erzeugt hochfrequente Stoßbelastungen, die auf die Zahnradzähne übertragen werden. Zweitens der dauerhafte Hochgeschwindigkeitsbetrieb: Sportorientierte Motoren laufen oft über 8.000 U/min und erzeugen sehr hohe Zahngleitgeschwindigkeiten, die eine außergewöhnliche Fressfestigkeit und Ermüdungsfestigkeit erfordern. Drittens, Temperaturwechsel: Vom Kaltstart bis zur vollen Betriebstemperatur erfährt der Motor einen Temperaturanstieg von mehr als 100 °C. Der Wärmeausdehnungskoeffizient des Getriebematerials muss mit dem des Wellensystems übereinstimmen; andernfalls kommt es zu einer Spieldrift, die zu Geräuschen und sogar zu einem vorzeitigen Ausfall führt.

45#-Stahl (ein hochwertiger Kohlenstoffbaustahl gemäß GB/T 699) ist aufgrund seiner einzigartigen Ausgewogenheit der Eigenschaften zur klassischen Wahl für diese Anwendung geworden. Seine chemische Zusammensetzung – Kohlenstoff 0,42 % – 0,49 %, Silizium 0,17 % – 0,37 %, Mangan 0,50 % – 0,80 %, wobei Schwefel und Phosphor jeweils auf ≤ 0,035 % begrenzt sind – sorgt für eine saubere Matrix. Nach dem Normalisieren bei 850 °C überschreitet die Härte 197 HB nicht, was eine hervorragende Bearbeitbarkeit zum Schneiden und Schaben von Zähnen ermöglicht. Am wichtigsten ist, dass nach dem von uns entwickelten präzise kontrollierten Abschreck- und AnlassverfahrenGearseiko– Abschrecken bei 840 °C, gefolgt von Hochtemperaturanlassen bei 600 °C – die Mikrostruktur von 45#-Stahl wandelt sich in gleichmäßig angelassenen Sorbit um. Die Zugfestigkeit stabilisiert sich bei ≥600 MPa, die Streckgrenze bei ≥355 MPa und die Schlagzähigkeit (Akv) bei ≥39 J. Die endgültige Zahnoberflächenhärte wird innerhalb von HRC 42–46 kontrolliert. Dieser Härtebereich widersteht wirksam Kontaktermüdung (Lochfraß und Verschleiß) und vermeidet gleichzeitig das mit einer übermäßig hohen Härte verbundene Sprödbruchrisiko. Im Vergleich zu gewöhnlichem Kohlenstoffstahl (dem es an Festigkeit mangelt) oder einsatzgehärtetem legiertem Stahl (erheblich teurer und anfälliger für Verformungen bei dünnwandigen Kegelrädern) erreicht 45#-Stahl ein optimales Gleichgewicht zwischen Leistung, Kosten und Prozessstabilität.

Vom geschmiedeten Rohling bis zum fertigen Zahnrad: DieGearseikoPräzisionsfertigungskette

Um das Potenzial von 45#-Stahl voll auszuschöpfen,Gearseiko hat ein komplettes Prozessleitsystem aufgebaut.

Schritt 1 – Schmieden mit kontrolliertem Fluss.Wir verwenden Gesenkschmieden, um die Metallflusslinien entlang des Zahnprofils des Zahnrads auszurichten. Nach dem Schmieden wird durch Kugelstrahlen Oberflächenzunder entfernt und durch eine 100-prozentige Magnetpulverprüfung werden Falten und Risse beseitigt.

Schritt 2 – Präzisionsschneiden.Sechsachsige CNC-Spiralkegelradfräsmaschinen erzeugen die Zahnoberflächen im Umformverfahren. Das grobe Schleifgut wird auf 0,15–0,20 mm gehalten, anschließend erfolgt das Verzahnungsschleifen mit CBN-Scheiben (kubisches Bornitrid). Die Genauigkeit des Zahnprofils erreicht ISO-Klasse 6 mit einer Oberflächenrauheit Ra ≤0,4 μm. Für den Zapfenteil des Antriebskegelrads sorgt das Hartdrehen für eine Zylindrizität innerhalb von 0,005 mm für die Lagerpassung.

Schritt 3 – Wärmebehandlung in kontrollierter Atmosphäre.Die endgültige Leistung des Zahnrads hängt von der präzisen Ausführung der Wärmebehandlungsparameter ab. Wir führen das Abschrecken in einem Durchlaufofen mit kontrollierter Atmosphäre durch, wobei das Kohlenstoffpotential präzise auf 0,45 %–0,50 % gesteuert wird, um eine Oberflächenentkohlung zu verhindern. Das Abschreckmedium ist ein spezielles isothermes Temperieröl, das auf 80–120 °C gehalten wird, um Verformungen zu minimieren. Das Anlassen erfolgt zweimal bei 600 °C, jeweils zwei Stunden lang, um Restaustenit vollständig umzuwandeln und innere Spannungen vollständig abzubauen. Zu jeder Zahnradcharge sind ein Wärmebehandlungsprozesskurvenprotokoll und ein Härtetestbericht beigefügt.

Schritt 4 – 100 % Inspektion und Sauberkeitskontrolle.Die Zahngeometrie wird mithilfe eines Klingelnberg-Zahnradmesszentrums überprüft, einschließlich der Summenteilungsabweichung, der Gesamtprofilabweichung und der Schrägungsabweichung. Alle Zahnräder werden einer Magnetpulverprüfung und einer 100-prozentigen Farbeindringprüfung unterzogen, um sicherzustellen, dass keine Mikrorisse am Zahnfuß oder an der Zahnflanke vorhanden sind. Schließlich reduziert die Hochdruck-Sprühreinigung den Restöl- und Partikelgehalt auf weniger als 2 mg pro Teil und erfüllt damit die Sauberkeitsanforderungen europäischer Motorenmontagelinien.

Praxisnahe Leistung von Motorradmotoren: Verifizierte Vorteile

Die 45#-Stahlkegelräder haben mehr als 500 Stunden Haltbarkeitstests auf dem Leistungsprüfstand und 30.000 km Straßentests in den 650-cm³-Parallel-Twin- und 800-cm³-V-Twin-Motoren des Kunden bestanden. Die Ergebnisse zeigen:

• Spielstabilität:Das anfängliche Eingriffsspiel ist auf 0,08–0,12 mm eingestellt. Nach dem Volllast-Dauertest betrug die Spieländerung weniger als 0,02 mm, ohne sichtbare Verschleißstufe an den Zahnflanken.

• Abriebfestigkeit:Unter extremen Bedingungen mit einer Öltemperatur von bis zu 130 °C und einer Motordrehzahl von 9.500 U/min zeigten die Zahnflanken keine Fressspuren, sondern lediglich eine gleichmäßige, normal eingelaufene, polierte Oberfläche.

• Geräuschleistung:Bei 1-Meter-Schalldruckpegeltests wurde das Kegelrad-Ordnungsgeräusch im Vergleich zur ursprünglichen Konstruktion um 2,3 dB(A) reduziert. Während der Fahrt war kein ungewöhnliches Jammern wahrnehmbar.

• Lebensdauervorteil:Nach 200 Stunden Wechsellast-Ermüdungstest blieb das Tragbild über 50 % der Zahnhöhe und 60 % der Zahnlänge – weit über den branchenüblichen Anforderungen.

Diese Daten beweisen direkt, dass ein Kegelrad aus 45#-Stahl mitGearseiko'SDurch den Präzisionsprozess kann die Leistung des Nockenwellenantriebs während der gesamten Lebensdauer des Motorrads stabil gehalten, die Wartungshäufigkeit reduziert und die Gesamtzuverlässigkeit und Fahrqualität des Fahrzeugs verbessert werden.

Gearseiko: Ein vertrauenswürdiger Partner für die europäische Motorradtechnik

Diese Partnerschaft mit einem europäischen Motorradmotorenhersteller kam nicht von ungefähr. Der Kunde hatte vor seiner Entscheidung mehrere Materialien und Lieferanten bewertetGearseiko. Ihre Entscheidung basierte auf einer klaren Tatsache: Wir liefern nicht nur Teile, die der Zeichnung entsprechen, sondern komplette Lösungen, die die Materialauswahl, die Wärmebehandlungssimulation und die Kontrolle des Massenproduktionsprozesses umfassen. Jedes 45#-Stahlkegelrad ist vollständig rückverfolgbar – vom Mühlenzertifikat und unserem Eingangskontrollbericht über die Schmiedeparameter bis hin zu den endgültigen Messdaten.

Für Ingenieure und Beschaffungsprofis, die Wert auf die Qualität des Motors legen,Gearseiko steht für Stabilität, Zuverlässigkeit und Fachkompetenz. Ganz gleich, ob Sie die Kegelradgeräusche in einem vorhandenen Motor reduzieren oder ein Antriebssystem mit hoher Leistungsdichte für eine neue Plattform entwickeln müssen, wir sind bereit, Ihre Anforderungen zu besprechen. Ausgehend von 45#-Stahl und auf dem Weg der Präzisionsfertigung liefern wir den Getriebekern, auf den sich Ihr Motorradmotor im Laufe der Zeit verlassen kann.

Gearseiko– Präziser Antrieb, zuverlässig im Herzen.
