Wichtige Hinweise zur Wälzfräsung großer primzahliger Zylinderräder
Autor: Cash
2026-06-21
Wichtige Hinweise zur Wälzfräsung großer primzahliger Zylinderräder – Präzisionsverfahren für hochwertige Zahnradherstellung

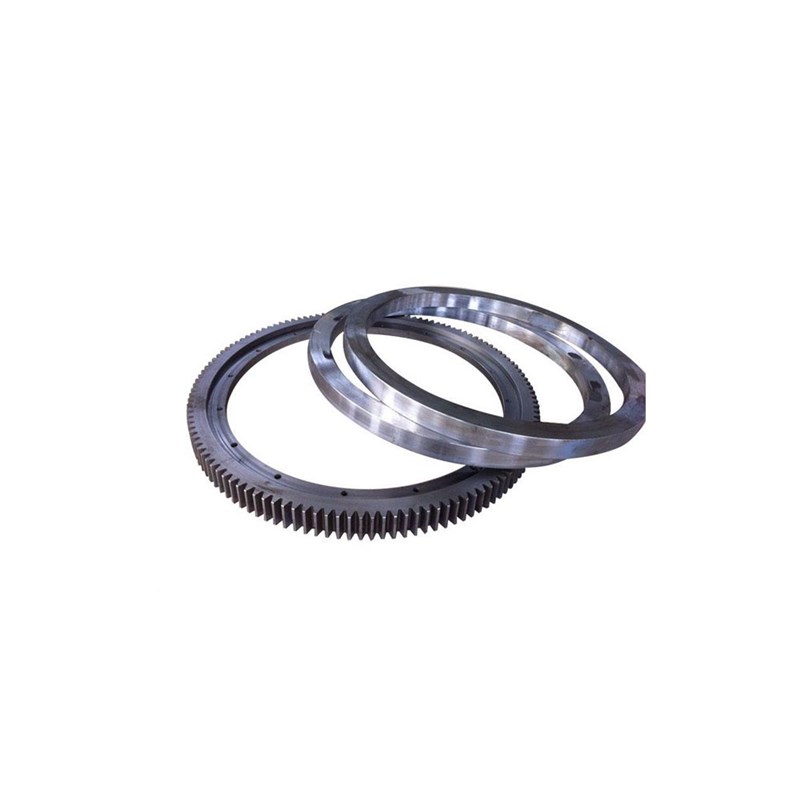

Große Zylinderräder mit mehr als 100 Primzähnen sind unverzichtbare Antriebskomponenten für schwingungsarme Hochleistungsanlagen in Windkraftanlagen, Schiffsantrieben, Luft- und Raumfahrt sowie Präzisionsautomation. Ihre Bearbeitung erfordert eine perfekte Synchronisation von drei Maschinenantriebsketten: Teilungsbewegung, Axialvorschubbewegung und differenzieller Ausgleichsbewegung. Jeder Bedienfehler führt zu Zahnfehlstellungen, Zahnbrüchen und kompletten Werkstückausschuss. Gearseiko fasst praxisgerechte Prozessregeln und verbindliche Betriebsnormen für die sichere Wälzfräsung großer Primzahnräder zusammen.
1. Ununterbrochene Integrität aller Antriebsketten
Bei der Fräsung großer Primzahnräder sind Teilungskette, Vorschubkette und Differenzialkette fest miteinander verknüpft und dürfen während des gesamten Fräsvorgangs nicht getrennt werden. Aufgrund der approximativen Teilung und differenziellen Fehlerkompensation bricht eine Trennung die eingestellte Synchronphase zwischen Fräswerkzeug und Werkstück. Folgende Fehler treten auf: Zahnverstellungen bei leichten Störungen sowie Zahnbrüche und Werkstückausschuss bei schwerwiegenden Trennungen. Besonders bei primzahligen Schrägzylinderrädern ist eine durchgehende Kettenintegrität zwingend erforderlich.
2. Normierter Werkzeugrückzug beim Schrupp- und Schlichtfräsen
Die Bearbeitung erfolgt getrennt nach Schruppfräsen (Materialabtrag) und Schlichtfräsen (Feinbearbeitung der Zahnflanken). Ein schneller automatischer Vertikalrückzug nach dem Schruppfräsen ist verboten, da er die Synchronisation der Antriebsketten unterbricht.
-
Standardverfahren: Manuelles Kurbeln des Vertikalschiebers zum langsamen Werkzeugrückzug ohne Kettenunterbrechung
-
Zulässiger Schnellrückzug: Nur erlaubt, wenn die Rückzugslänge ein ganzzahliges Vielfaches der axialen Teilung des Zahnrades ist
3. Abhängigkeit des Vertikalvorschubs von Differenzialwechselrädern
Das Übersetzungsverhältnis der Differenzialwechselräder ist fest an den eingestellten Vertikalvorschub gebunden. Eine beliebige Änderung der Vorschubgeschwindigkeit ohne erneute Berechnung führt zu fehlerhafter Ausgleichsbewegung, ungleichmäßigen Zahnabständen und verzerrten Zahnflanken. Bei jeder Vorschubänderung müssen die Differenzialräder neu berechnet und ausgetauscht werden; unterschiedliche Vorschubwerte sind nicht austauschbar.
4. Präzisionsfertigungsleitfaden von Gearseiko
Gearseiko integriert alle oben genannten Prozessregeln in verbindliche Arbeitsanweisungen für alle Techniker. Vor jeder Produktion erfolgt eine vollständige Synchronprüfung aller Antriebsketten, alle Rückzugsvorgänge folgen festen Normen, und jede Vorschubänderung löst eine vollständige Neuberechnung der Wechselräder aus. Durch standardisierte Abläufe werden menschliche Bedienfehler vollständig minimiert.
Zusammenfassung
Die sichere und präzise Fräsung großer primzahliger Zylinderräder hängt von drei zentralen Regeln ab: ununterbrochene Antriebsketten, normierter Werkzeugrückzug sowie abgestimmte Differenzialräder passend zum Vertikalvorschub. Gearseiko bietet kompletten technischen Support und kundenspezifische Fertigungslösungen für primzahlige Geradzahn- und Schrägzylinderräder für anspruchsvolle Industrieanwendungen.
Standardisierte Prozesse sichern eine fehlerfreie Hochpräzisionsfräsung großer Primzahnräder.
Häufig gestellte Fragen (FAQ)
F1: Warum dürfen Antriebsketten nicht unterbrochen werden?
A1: Alle Bewegungen sind zur Fehlerkompensation synchronisiert. Eine Unterbrechung zerstört die Werkzeug-Werkstück-Phase und verursacht Zahnfehler.
F2: Welcher Werkzeugrückzug ist zulässig?
A2: Empfohlen wird ein langsamer manueller Rückzug. Ein Schnellrückzug ist nur bei vielfacher axialer Teilung zulässig.
F3: Warum muss der Vorschub mit den Differenzialrädern abgestimmt sein?
A3: Die Ausgleichsbewegung hängt direkt von der Vorschubgeschwindigkeit ab. Abweichungen führen zu ungenauer Fehlerkompensation.
F4: Welche Zahnräder sind empfindlicher bei Bedienfehlern?
A4: Primzahlige Schrägzylinderräder erfordern eine höhere Synchrongenauigkeit und reagieren empfindlicher auf Betriebsfehler.
F5: Welche Fehler entstehen durch unsachgemäße Fräsung?
A5: Ungleichmäßige Zahnabstände, verzerrte Zahnflanken, Phasenfehler und Zahnbrüche bis hin zum kompletten Werkstückausschuss.
