Wie Gearseiko die Zahnflankenpräzision mit vier Zahnradstoßmaschinen neu definiert
Autor: Cash
2026-05-27
Präzise Zahnradstoßtechnik stärkt die Hochwertige Zahnradfertigung: Wie Gearseiko die Zahnflankenpräzision mit vier Zahnradstoßmaschinen neu definiert | Gearseiko
In modernen hochpräzisen mechanischen Antriebssystemen bestimmt die Zahnradpräzision maßgeblich die Geräuschentwicklung, Betriebsleistung und langfristige Nutzlebensdauer von Geräten. Für die Bearbeitung komplexer Zahngeometrien wie Innenzahnräder, Außenzahnräder, Zahnstangen und Segmentzahnräder nimmt das Zahnradstoßverfahren auf Basis des Erzeugungsverfahrens eine unersetzliche Schlüsselposition ein. Als Hersteller für hochwertige Präzisionszähne vertieft Gearseiko die Stoßtechnik und entwickelt maßgeschneiderte Lösungen für unterschiedliche Zahnformen. Dieser Artikel stellt vier Typen von Zahnradstoßmaschinen und deren industrielle Anwendungen systematisch vor und zeigt, wie Gearseiko höchste Zahnflankenpräzision und stabile Serienkonsistenz in der Zahnradbearbeitung realisiert. Hier finden Sie zuverlässige präzise Zahnradstoßlösungen und individuelle Fertigungsdienstleistungen von Gearseiko.
Kernprinzip des Zahnradstoßens: Erzeugungsverfahren für präzise Zahnprofile
Das Zahnradstoßen ist ein präzises Feinbearbeitungsverfahren nach dem Zahnraderzeugungsprinzip. Die Stoßfräse und das Werkstück simulieren den Eingriff zweier passender Zahnräder. Durch vertikale Hubschneidbewegungen und synchrone Indexierdrehungen werden Zahnnuten sukzessive und präzise ausgearbeitet.
Das Verfahren erfordert eine extrem hohe Profilgenauigkeit der Stoßwerkzeuge, liefert jedoch eine ausgezeichnete Zahnflankenqualität und eine präzise Kontrolle von Teilungsfehlern. Alle Zahnradstoßmaschinen im Werk von Gearseiko sind mit hochsteifen Spindeln und dynamischer Kompensationstechnologie ausgestattet. Jeder Schneidhub folgt streng der theoretischen Evolventenbahn, sodass Bearbeitungsabweichungen effektiv vermieden werden.
Vier Typen von Zahnradstoßmaschinen und individuelle Anwendungen von Gearseiko
Je nach Werkstückgeometrie und Spindelanordnung werden Zahnradstoßmaschinen in vier Hauptkategorien unterteilt. Gearseiko hat für jeden Maschinentyp abgestimmte Prozesspakete für differenzierte Produktionsanforderungen entwickelt.
1. Zahnstangen-Stoßmaschinen – Effiziente Bearbeitung langhubiger Zahnstangen
Eine Zahnstange kann als Zahnrad mit unendlichem Teilkreisradius betrachtet werden. Die größte Herausforderung bei der Bearbeitung liegt in der Aufrechterhaltung der dynamischen Genauigkeit bei langen Linearbewegungen. Zahnstangen-Stoßmaschinen von Gearseiko nutzen Führungsbahn-Kaskadenkompensation und eine verstellbare Werkzeugneigung für die kontinuierliche präzise Bearbeitung von Zahnstangenflanken.
Unsere präzisen Zahnstangen (Modul 1–8, maximale Länge 2000 mm) finden breite Anwendung in Automatisierungsführungen und Laserstrahlführungen von Schneidmaschinen. Der Teilungsfehler wird streng auf ±0,005 mm/m begrenzt und gewährleistet höchste Positionier- und Übertragungsstabilität.
2. Segmentzahnrad-Stoßmaschinen – Optimal für unvollständige Ringzahnräder
Segmentzahnräder verfügen nur über einen teilweisen Zahnkranz und werden häufig in Lenksystemen von Kraftfahrzeugen und Schwenkantrieben von Baumaschinen eingesetzt. Herkömmliche Wälzfräsmaschinen können diese unvollständigen Strukturen nicht bearbeiten. Segmentzahnrad-Stoßmaschinen von Gearseiko nutzen CNC-Schwenktische und intelligente Hubbegrenzung, um ausschließlich die verzahnten Bereiche präzise zu bearbeiten.
Wir realisieren die komplette Roh- und Feinbearbeitung von Segmentzahnrädern nach dem Einsatzhärten (58–62 HRC). Das integrierte Stoßverfahren vermeidet Nachspannfehler nachträglicher Schleifarbeiten und sichert die Gesamtgenauigkeit hochharter Segmentzahnräder.

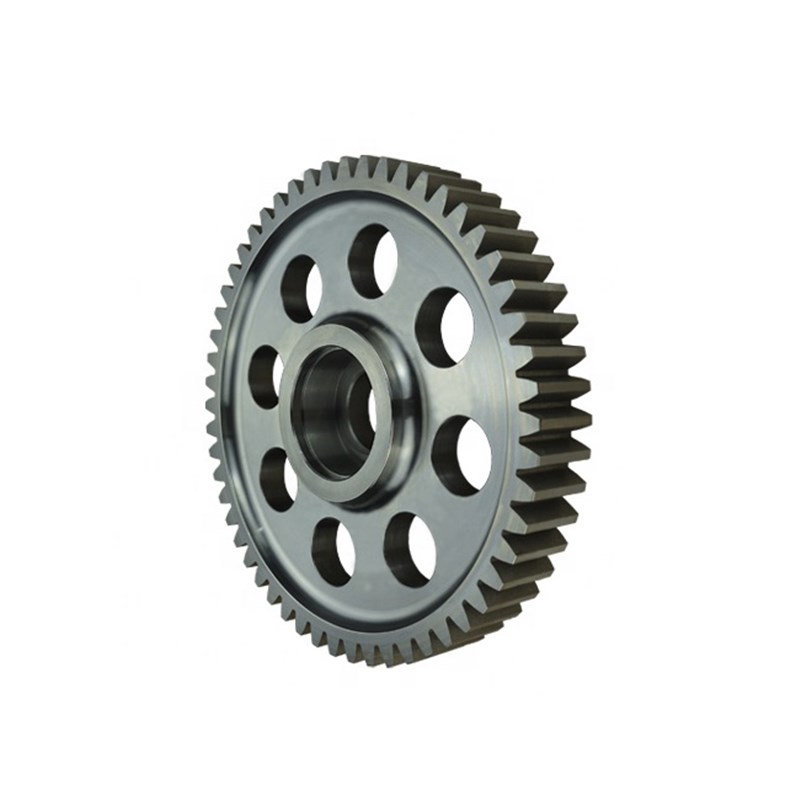

3. Horizontale Zahnradstoßmaschinen – Erstwahl für lange Wellenzahnräder und Innenzahnräder
Herkömmliche vertikale Stoßmaschinen eignen sich nur für scheibenförmige Zahnräder. Für Wellenzahnräder mit einem Länge-Durchmesser-Verhältnis über 2 und großdimensionierte Innenzahnkränze kommen horizontale Zahnradstoßmaschinen von Gearseiko zum Einsatz. Die horizontale Spindelanordnung in Kombination mit hydraulisch ausgewuchteten Gegenlagern beseitigt Überhangbiegungen und Bearbeitungsverformungen vollständig.

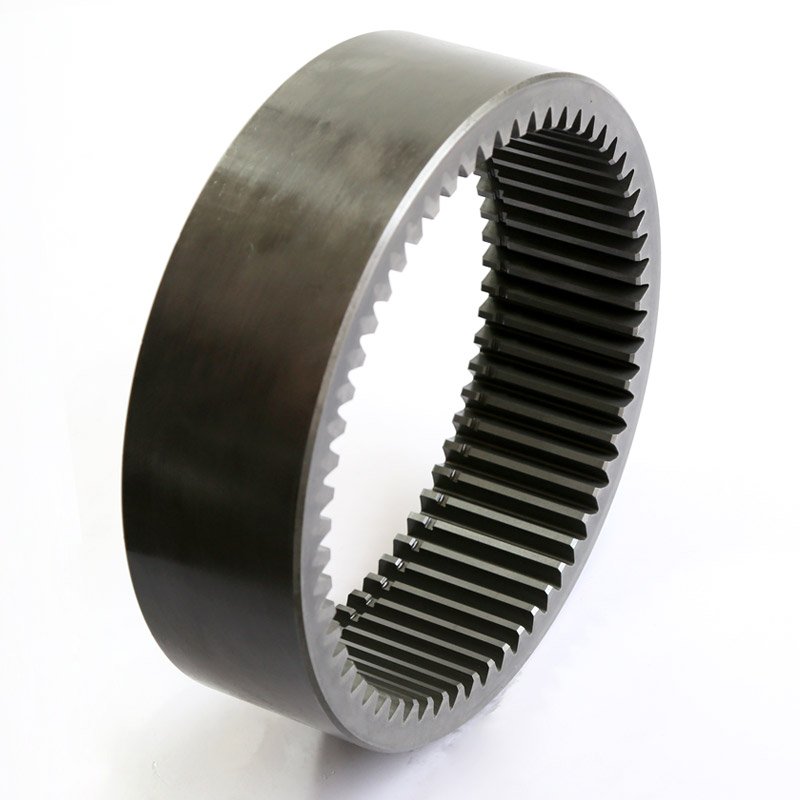

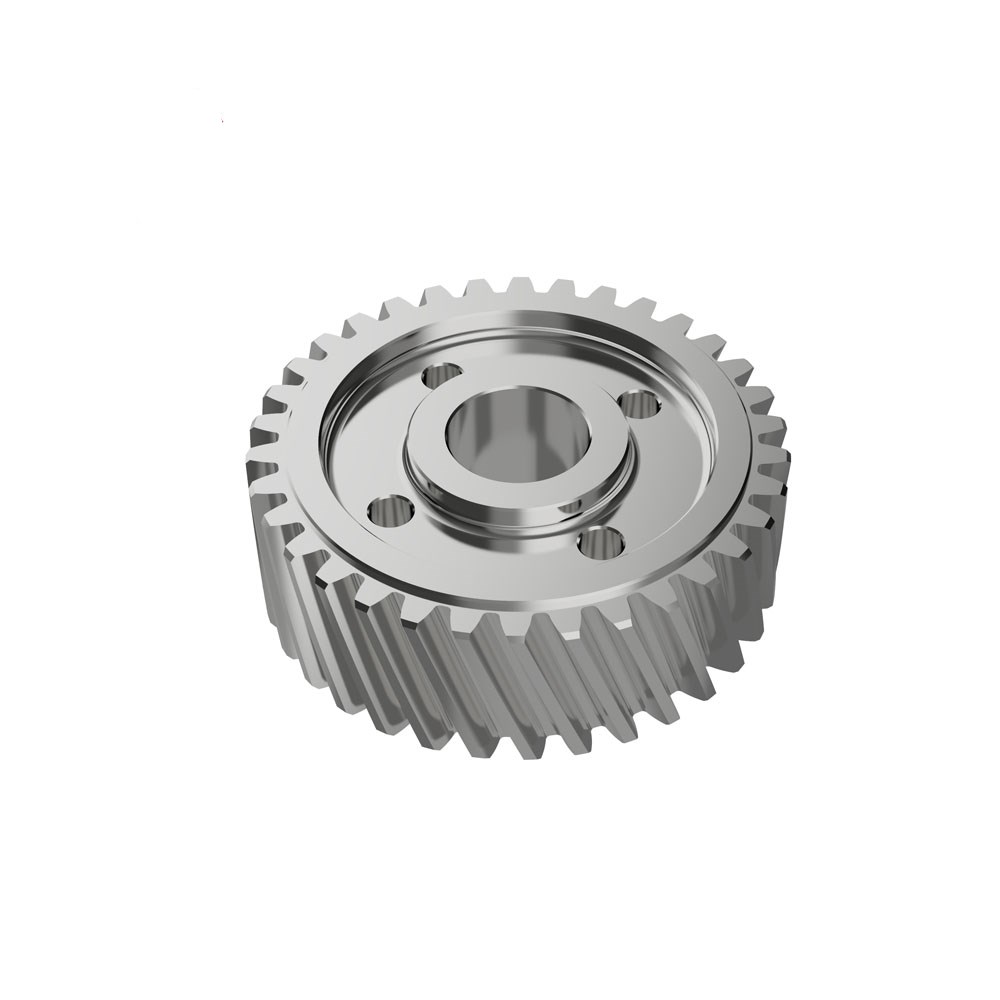

Diese Maschinen werden hauptsächlich zur Bearbeitung von Doppel-Schiebezahnrädern in Getrieben und Innenzahnkränzen in Planetengetrieben verwendet. Die fertigen Teile erreichen eine Planparallelität nach ISO 1328‑1 Klasse 6 und erfüllen höchste Anforderungen an Montage und Übertragungsgenauigkeit.
4. Universelle Zahnstangen-Stoßmaschinen – Kombinierte Bearbeitung von Gerad- und Schrägzahnstangen
Die universellen Zahnstangen-Stoßmaschinen von Gearseiko sind mit optional schrägverzahnten Führungsmechanismen an der Werkzeugspindel ausgestattet. Durch eine zusätzliche phasenweise Umfangsdrehung bei der Hubbewegung können Schrägzahnstangen mit beliebigem Steigungswinkel präzise gefertigt werden. Der unterstützte Steigungswinkelbereich beträgt ±30°.
Durch den Wechsel von Führungsnocken oder servosynchroner Antriebstechnik lässt sich schnell zwischen Gerad- und Schrägzahnstangenproduktion wechseln. Sie ist die ideale Lösung für hochpräzise Linearantriebskomponenten wie Übersetzungsplattformen medizinischer Bildgebungsgeräte und siebte Achs-Führungsschienen von Industrierobotern.
Prozessvorteile von Gearseiko: Ganzkettige Steuerung von der Maschine zum Fertigteil
Hochwertige Zahnradfertigung hängt nicht nur von modernen Anlagen ab, sondern von der perfekten Abstimmung von Maschinenleistung und Prozessparametern. Gearseiko verfügt über eine umfassende Datenplattform für Zahnradstoßprozesse zur lückenlosen Qualitätskontrolle.
Professionelles Werkzeugmanagement: Jede Stoßfräse wird mit einem 3D-Oberflächenprofilmesser kalibriert. Die tatsächliche Schneidkante wird mit der theoretischen Evolvente verglichen und gezielt nachkorrigiert, um werkzeugbedingte Fehler im Voraus zu beseitigen.
Optimiertes Dreipass-Schneidverfahren: Zur Vermeidung von Verformungen bei der Innenzahnradbearbeitung kommen drei aufeinander abgestimmte Bearbeitungsstufen zum Einsatz: Rohstoßen, Halbfeinstoßen und Feinstoßen. Jede Stufe reduziert die Schnittzugabe um 50 % und vermeidet zuverlässig Schnittverformungen und Werkzeugbelastungen.
Echtzeit-Prozesskompensation: Akustische Sensoren überwachen den Werkzeugverschleiß während der Bearbeitung in Echtzeit. Die Anlage passt die radiale Zustellung automatisch an und gewährleistet eine stabile Serienproduktion mit einem CPk-Wert von mindestens 1,33.
Warum globale Kunden Gearseiko als Stoßzahnrad-Lieferanten wählen
Strenge Präzisionsgarantie: Alle gestoßenen Zahnräder erreichen stabil die Genauigkeitsklasse DIN 7 / ISO 1328-7, wobei die Abweichung der Innenzahnrad-Messweite innerhalb ±0,008 mm liegt.
Breite Materialverträglichkeit: Bewährte Stoßprozesse eignen sich für zahlreiche Werkstoffe, darunter 20CrMnTi Einsatzhärtestahl und 42CrMo Vergütungsstahl.
Zuverlässige Serienlieferfähigkeit: Unser Werk verfügt über 12 Zahnradstoßmaschinen (4 horizontale Modelle, 2 universelle Zahnstangenmaschinen) mit einer maximalen Tagesproduktion von über 8.000 gestoßenen Zähnen.
Kollaborativer Konstruktionsservice: Wir bieten „Design for Shaping“-Dienstleistungen an, optimieren Zahnfußrundungen und Hinterschneidungen und minimieren das Risiko von Werkzeuginterferenzen für eine höhere Fertigungsqualität.
Fazit
Gegenüber Wälzfräsen und Fräsen verfügt das Zahnradstoßen über unersetzliche Vorteile bei der Produktion von Zahnstangen, Segmentzahnrädern, langen Wellenzahnrädern und Schrägzahnstangen. Gearseiko besitzt alle vier Haupttypen moderner Stoßmaschinen sowie ausgereifte Begleitprozesse. Wir wandeln Maschinenpräzision in eine höhere Übertragungseffizienz und längere Lebensdauer kundenseitiger Produkte um.
Wenn Sie einen zuverlässigen Partner für die hochpräzise Serienfertigung spezieller Stoßzahnräder suchen, kontaktieren Sie das Technikteam von Gearseiko. Wir bieten professionelle Prozessbewertungen, individuelle Lösungen und Musterproduktionen für Ihre Projekte.
Gearseiko – Präzision im Stoßen, Stabilität in der Übertragung.
(Alle Inhalte basieren auf tatsächlichen Werksprozessparametern und internen Testberichten.)
Häufig gestellte Fragen (FAQ)
F1: Welches Funktionsprinzip hat das Zahnradstoßen?
A1: Das Zahnradstoßen basiert auf dem Erzeugungsverfahren. Stoßwerkzeug und Werkstück simulieren einen Zahnradeingriff und fertigen durch Hubschneid- und Indexierbewegungen präzise Zahnprofile mit hoher Oberflächenqualität und genauer Teilung.
F2: Welche vier Stoßmaschinentypen bietet Gearseiko an?
A2: Zahnstangen-Stoßmaschinen, Segmentzahnrad-Stoßmaschinen, horizontale Zahnradstoßmaschinen und universelle Zahnstangen-Stoßmaschinen für unterschiedliche Spezialzahnrad-Anwendungen.
F3: Welche Vorteile haben Segmentzahnrad-Stoßmaschinen?
A3: Sie bearbeiten unvollständige Segmentzahnräder, die mit Wälzfräsmaschinen nicht herstellbar sind, ermöglichen die Hartbearbeitung nach dem Härten und vermeiden Nachspannfehler für höhere Präzision.
F4: Für welche Anwendungen sind horizontale Stoßmaschinen geeignet?
A4: Sie sind speziell für lange Wellenzahnräder und große Innenzahnkränze ausgelegt, beseitigen Werkstückbiegungen und gewährleisten Präzision nach ISO Klasse 6.
F5: Welche Genauigkeit erreichen Gearseikos Stoßzahnräder?
A5: Die Fertigteile erreichen stabil DIN 7 / ISO 1328-7, mit Innenzahnradtoleranzen von ±0,008 mm und einer Serienstabilität von CPk ≥ 1,33.
