Gearseiko definiert neue Fertigungsstandards für Hochwert Präzisionszahnräder
Autor: Cash
2026-06-03
Feinschneiden: Gearseiko definiert neue Fertigungsstandards für Hochwert-Präzisionszahnräder | Gearseiko
Im modernen Präzisionsmaschinenbau bilden Zahnräder zentrale Antriebselemente, deren Genauigkeit und Oberflächenqualität Laufverhalten, Geräuschentwicklung und Nutzlebensdauer ganzer Geräte bestimmen. Für Hochwertanwendungen wie Automobilgetriebe, Luftfahrtaktuatoren, Messgeräte und Roboterkupplungen genügt herkömmliches Stanzen nicht mehr den Anforderungen. Gearseiko hat sich auf Premium-Zahnradfertigung spezialisiert und beherrscht sämtliche gängigen Feinschneidverfahren – vor allem das Hochdruck-Feinschneiden mit V-Ring-Niederhalter sowie das Gesenk-Feinschneiden – zur Herstellung von Zahnrädern mit IT7-Genauigkeit und abfallfreier Near-Net-Shape-Qualität.Fordern Sie eine kostenlose Machbarkeitsprüfung für Ihr feingeschnittenes Zahnradprojekt an.
Grundlagen des Feinschneidens – Weiterentwicklung zum klassischen Stanzen
Das Feinschneiden gliedert sich in drei Verfahren: Niederhalter-Feinschneiden, Gegengesenk-Feinschneiden und Flachniederhalter-Feinschneiden; das V-Ring-Hochdruck-Feinschneiden ist aufgrund hoher Prozessstabilität die Standardlösung für Präzisionszahnräder. Im Gegensatz zum konventionellen Stanzen mit einseitigem Schnittspalt bis 5 % der Blechdicke erzeugt das Feinschneiden mittels V-Ring-Niederhalter und Gegenstempel einen dreiachsigen hydrostatischen Druck im Scherbereich, unterdrückt Rissbildung und liefert glatte, senkrechte, rissfreie Schnittkanten in einem einzigen Hub.

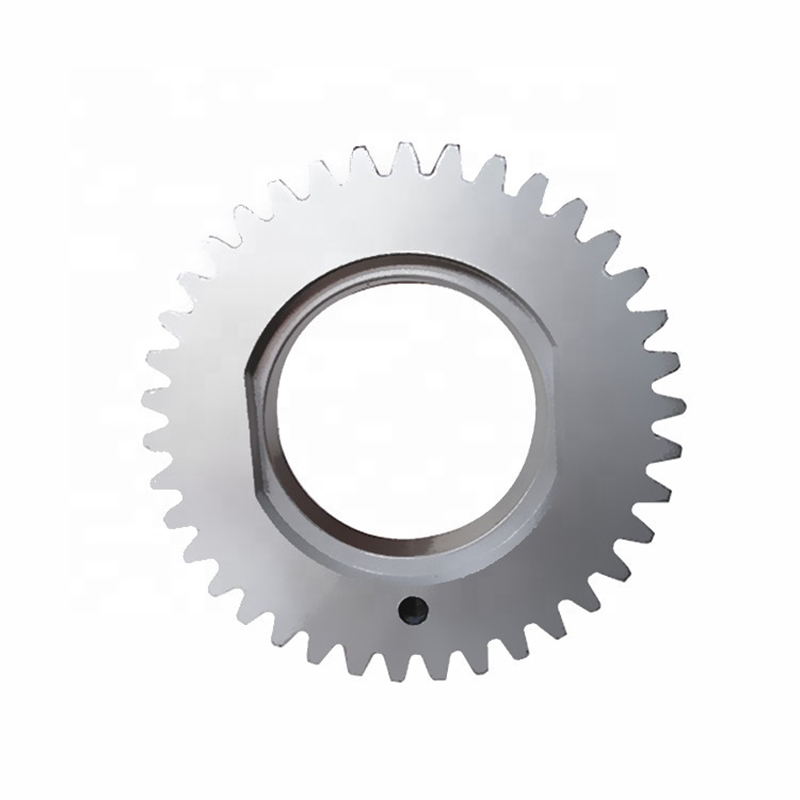

Feingeschnittene Musterzahnräder von Gearseiko weisen keine Bruchzonen oder ausgeprägte Grate auf und benötigen praktisch keine Nachbearbeitung – der entscheidende Unterschied zum gewöhnlichen Stanzen.
Vier zentralen Vorteile von Gearseikos feingeschnittenen Zahnrädern
-
Hohe Maßgenauigkeit bis IT7, Oberflächenrauhigkeit ab Ra 0,63 μm Unsere Produkte erreichen dauerhaft IT7-Toleranz, Spitzenausführungen liegen im oberen IT7–IT11-Bereich; die Schnittflankenqualität entspricht Klasse II–III bei Ra-Werten zwischen 0,63 und 2,5 μm. Herkömmliche Stanzteile erreichen nur IT11–IT13 mit Ra＞6,3 μm und ausgeprägter Bruchzone. Zusätzlich überzeugen feingeschnittene Teile durch hervorragende Ebenheit und Rechtwinkligkeit: Der umgeformte Randanteil beträgt nur 10–20 % der Materialdicke bei minimalen einseitigen Graten statt 20–30 % unregelmäßiger Doppelgrate beim Normalstanzen, die Teile können direkt montiert werden.
-
Maximale Produktivität: Komplette Zahnkontur in einem Hub geformt Wälzfräsen und Stoßfräsen benötigen mehrere Arbeitsgänge zur Zahnherstellung mit hohem Maschinenaufwand. Beim Feinschneiden entstehen Zähne, Bohrungen und komplexe Konturen mit einem einzigen Pressenhub. Unsere Hochgeschwindigkeits-Feinschneidanlagen eignen sich optimal für Großserien von Uhrenzahnrädern, Schaltkettenrädern und Gerätezahnrädern und vermeiden Aufmaßfehler durch mehrmaliges Einspannen.
-
Deutliche Kostensenkung bei Material und Wärmebehandlung Als spanloses Near-Net-Verfahren reduziert das Feinschneiden Materialverlust durch Späne drastisch. Zusätzlich entsteht durch Kaltverfestigung eine vorteilhafte Oberflächendruckeigenspannung, die oft eine nachträgliche Härte- und Anlassbehandlung überflüssig macht und Energiekosten senkt – besonders wirtschaftlich bei Großaufträgen.
-
Branchenübergreifende Einsatzmöglichkeiten von Uhrenbau bis Luftfahrt Das Feinschneiden wird heute in Automobilbau, Luftfahrt, Haushaltsgeräte und Robotik eingesetzt; auch asymmetrische Zahnprofile, Feinmodulzähne und Innenverzahnungen lassen sich zuverlässig fertigen. Mit dem Gesenk-Feinschneiden entwickelt Gearseiko anspruchsvolle Zahnräder für hochbeanspruchte Anwendungen.
Werkzeugunterschied zwischen Stanzen und Feinschneiden
Beim Normalstanzen sorgt großer Schnittspalt ohne wirkungsvollen Niederhalter für aufgerissene Schnittkanten. Feinschneidwerkzeuge arbeiten mit minimalem Stempel-Gesenk-Spalt, V-Ring-Niederhalter und bewegbarem Gegenstempel zur Erzeugung von dreiachsigem Formdruck. Unsere Werkzeugkonstrukteure entwickeln individuelle Feinschneidgesenke für dauerstabile Serienfertigung.
Gesenk-Feinschneiden für hochwertige Stirnzahnräder
Bei anspruchsvollen Stirnzahnrädern kommt das geschlossene Gesenk-Feinschneiden zum Einsatz: Der Rohling ist vollständig von Gesenk, Gegengesenk, Stempel und Gegenstempel umschlossen. Durch abgestimmte Kräfte entsteht gleichmäßiger hydrostatischer Druck zur Verhinderung vorzeitiger Rissbildung. Zwei Bauformen:
- Flachausführung: Hohe Materialausnutzung bei genau berechenbarem Rohlingvolumen (Standard bei Gearseiko).
- Stufen-/Vorsprungausführung: Für komplexe Formen mit ungenauer Volumenberechnung zur Fehlervermeidung bei leicht reduzierter Materialausbeute.
Wir wählen je nach Zahngeometrie und Losgröße die passende Variante zur optimalen Kosten-Qualitäts-Balance. Gesenk-Feinschneiden liefert deutlich bessere Schnittqualität als herkömmliches Feinschneiden oder konventionelle Zerspanung.
Gründe für die Zusammenarbeit mit Gearseiko
- Sichere IT7-Genauigkeit, Ra 0,63–2,5 μm, kontrollierter Umformrand und minimale Grate
- Einhubfertigung ohne mehrstufige Zerspanung für maximale Effizienz
- Geringere Materialkosten und oft entfallende nachträgliche Wärmebehandlung
- Flexible Fertigung von Mini-Uhrenzahnrädern bis großen Automobilgetriebezahnrädern
- Ausgereiftes Gesenk-Feinschneiden für anspruchsvolle Sonderverzahnungen
Das Feinschneiden ist unverzichtbar für modernen Premium-Zahnradbau. Gearseiko kombiniert Prozesswissen, Werkzeugbau und lückenlose Qualitätskontrolle zur individuellen Lösungsfindung für Automobil-, Luftfahrt- und Roboterzahnräder. Kontaktieren Sie uns für eine Projektbewertung und optimieren Sie Ihre Antriebskomponenten mit unserem Feinschneid-Know-how.
Häufig gestellte Fragen (FAQ)
F1: Welche zentralen Feinschneidverfahren nutzt Gearseiko für Präzisionszahnräder?
A1: V-Ring-Hochdruck-Feinschneiden und aufwendiges Gesenk-Feinschneiden für hochwertige Stirnzahnräder.
F2: Welche Genauigkeit und Oberflächenqualität erreichen feingeschnittene Zahnräder?
A2: IT7-Maßgenauigkeit, Ra zwischen 0,63 μm und 2,5 μm mit rissfreier glatter Schnittflanke.
F3: Welche Bauteile zeichnen ein Feinschneidwerkzeug gegenüber dem Normalstanzwerkzeug aus?
A3: V-Ring-Niederhalter, beweglicher Gegenstempel und extrem kleiner Stempel-Gesenk-Spalt zur Druckaufbauung.
F4: Zwei Varianten des Gesenk-Feinschneidens und deren Eigenschaften?
A4: Flachbauweise (hohe Materialausnutzung); Stufenbauweise (fehlerfreie Fertigung komplexer Teile bei leicht geringerer Ausbeute).
F5: Wo liegen die Kostenvorteile des Feinschneidens gegenüber klassischer Zahnzerspanung?
A5: Höhere Materialausnutzung, weniger Arbeitsgänge und häufig entfallende nachträgliche Wärmebehandlung.
