Wie Gearseiko die Genauigkeit der Feinbearbeitung gehärteter Zähne verbessert

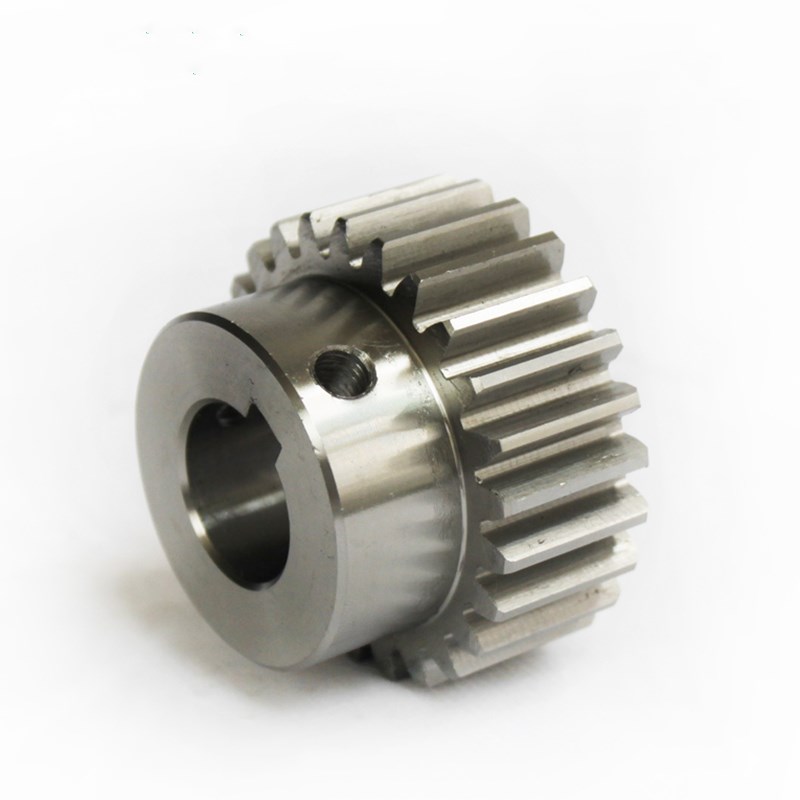

In hochwertigen Antriebssystemen bestimmt die Feinbearbeitungsgenauigkeit gehärteter Zahnflanken maßgeblich Geräuschentwicklung, Nutzlebensdauer und Tragfähigkeit der Zahnräder. Das Zahnradhonen – ein Feinbearbeitungsverfahren basierend auf dem Prinzip schrägverzahnter Kreuzgetriebe – ist heute unverzichtbar für die Herstellung hochwertiger Präzisionszähne. Aus technischer Sicht erläutert dieser Artikel die Funktionsweise von Zahnradhonmaschinen und die herausragenden technischen Vorteile von Gearseiko.

Beim Zahnradhonen treibt ein zahnrad- oder schneckenförmiger Honkörper das Werkstückzahnrad frei nach dem Prinzip schrägverzahnter Kreuzgetriebe an. Während sich der Honkörper dreht, rotiert das Werkstückzahnrad frei. Die abrasiven Körner auf dem Honkörper führen einen Mikroschnitt und eine Profilkorrektur an den gehärteten Zahnflanken durch. Dadurch werden Oberflächenrauhigkeiten reduziert, Profilfehler korrigiert und Verformungen aus der Wärmebehandlung beseitigt.

Die Werkstückspindel ist in der Regel horizontal angeordnet, was die Be- und Entladung vereinfacht und eine optimale Versorgung des Eingriffsbereichs mit Kühlschmiermittel gewährleistet. Je nach Form des Honkörpers werden Zahnradhonmaschinen in zwei Haupttypen unterteilt:

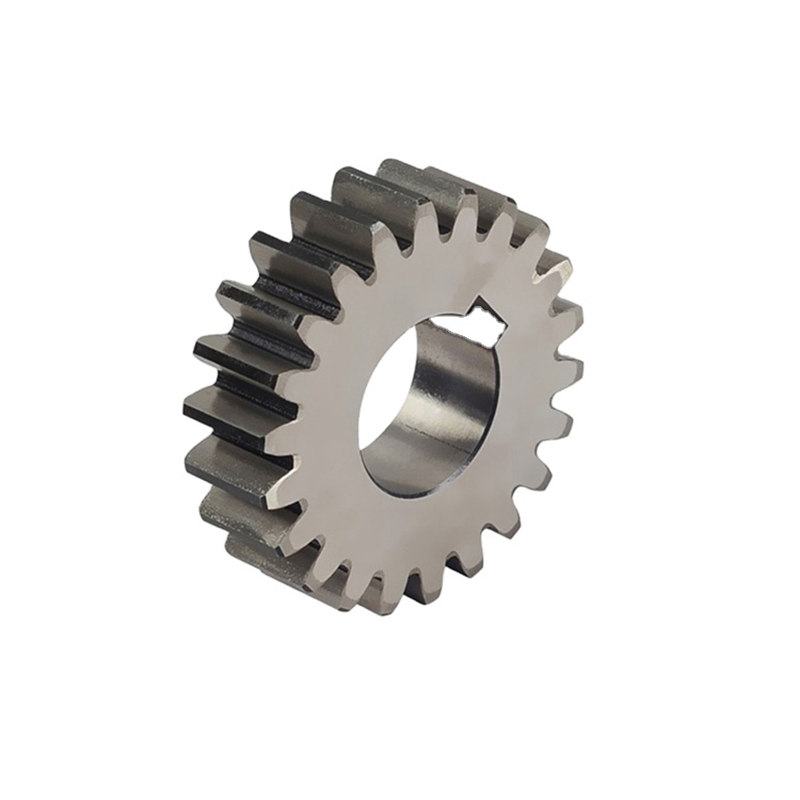

Diese Maschinen verwenden einen schneckenförmigen Hon, um Stirnzahnräder im Kreuzachsen-Eingriff anzutreiben. Die lange durchgehende Kontaktlinie zwischen Schneckenhon und Werkstück ermöglicht einen gleichmäßigen, kontinuierlichen Bearbeitungsprozess. Sie eignen sich hervorragend für die Großserien-Feinbearbeitung von mittelgroßen Stirnzahnrädern und kommen häufig bei Automobilgetriebezähnen und Präzisionsgetriebezähnen zum Einsatz. Die erreichte Oberflächenrauhigkeit liegt unter Ra 0,2 μm.

Bei diesen Geräten kommt ein innenverzahnter Honkörper zum Einsatz. Werkstückzahnrad und Innenhon bilden einen Innen-Eingriff, der eine gleichmäßigere Kontaktverteilung erzeugt. Durch die Krümmungseigenschaften des Inneneingriffs überzeugen diese Maschinen bei der Korrektur von Zahnprofilfehlern und der Verbesserung der Steigungsgenauigkeit. Sie sind speziell für großmodulige Hochpräzisionszähne ausgelegt, wie sie in Roboter-Gelenken und Luft- und Raumfahrt-Antrieben verwendet werden.

Als Anbieter hochpräziser Zahnradbearbeitungsanlagen kombiniert Gearseiko jahrzehntelange Erfahrung in der Zahnradfertigung mit modernster Maschinenkonstruktion. Unsere Zahnradhonmaschinen zeichnen sich durch folgende technische Highlights aus:

Hochsteifes Spindelsystem: Gewährleistet höchste Bewegungsgenauigkeit während des Honens, unterdrückt effektiv Vibrationen und verbessert die Konsistenz der Zahnflächen.

Intelligente Freilaufsteuerung: Echtzeit-Drehmomentüberwachung und adaptive Algorithmen sichern einen gleichmäßigen Freilauf des Werkstücks und verhindern Profilverzerrungen durch Zwangsverdrehung.

Flexible Profilkorrektur: Ermöglicht die programmierbare Feinabstimmung von Zahnprofil, Steigung und Zahnkrönung für unterschiedlichste Anforderungen – von geräuscharmen Elektroauto-Zähnen bis zu hochbelasteten Industriezähnen.

Schneller Werkzeugwechsel: Modulare Schnittstellen für Spannvorrichtungen und Honkörper ermöglichen einen Spezifikationswechsel in unter 15 Minuten, ideal für die Fertigung vieler Varianten in kleinen Serien.

Nach dem Fräsen, Verzahnen sowie Einsatzhärten entstehen bei Zahnrädern unvermeidbare Wärmeverformungen. Herkömmliches Schleifen erreicht hohe Genauigkeit, ist aber langsam und kostenintensiv. Das Zahnradhonen erreicht nahe schleifgenaue Ergebnisse bei geringeren Stückkosten. Gleichzeitig verbessert es die Druckeigenspannungen an den Zahnflanken und erhöht somit die Dauerfestigkeit. Gearseiko Honmaschinen bieten die perfekte Balance aus Genauigkeit, Effizienz und Wirtschaftlichkeit.

Im wettbewerbsintensiven Bereich der Präzisionsantriebe liegt der Wert des Zahnradhonens nicht nur im Materialabtrag, sondern in der Optimierung des gesamten Eingriffsverhaltens. Gearseiko vertieft kontinuierlich die Hontechnik und bietet komplette Lösungen sowohl für schneckenförmige als auch innenverzahnte Honverfahren. Wenn Sie die Qualität gehärteter Zahnflanken nachhaltig verbessern möchten, kontaktieren Sie unser Technikteam. Gemeinsam erschließen wir neue Potenziale in der Präzisionszahnradfertigung.

A1: Es ist ein Feinbearbeitungsverfahren für gehärtete Zähne auf Basis des schrägverzahnten Kreuzgetriebe-Eingriffs. Der Honkörper führt Mikroschnitte durch, korrigiert Fehler und glättet die Zahnflächen.

A2: Maschinen mit schneckenförmigem Hon (für Großserien mittlerer Module) und Maschinen mit innenverzahntem Hon (für hochpräzise Großmodule).

A3: Kontinuierlicher stabiler Schnitt, Oberflächenqualität bis Ra 0,2 μm und hohe Effizienz für Automobil- und Getriebezähne in Großserien.

A4: Es überzeugt bei der Profil- und Steigungskorrektur und ist für hochgenaue Großmodulzähne in Robotern und Luftfahrtanlagen geeignet.

A5: Das Honverfahren erreicht nahe schleifgenaue Qualität bei höherer Effizienz und niedrigeren Kosten und verbessert gleichzeitig die Lebensdauer der Zähne.
