Durchbrüche bei der Laseroberflächenhärtung: Höchste Leistung von Präzisionszahnrädern durch Gearseiko | Gearseiko

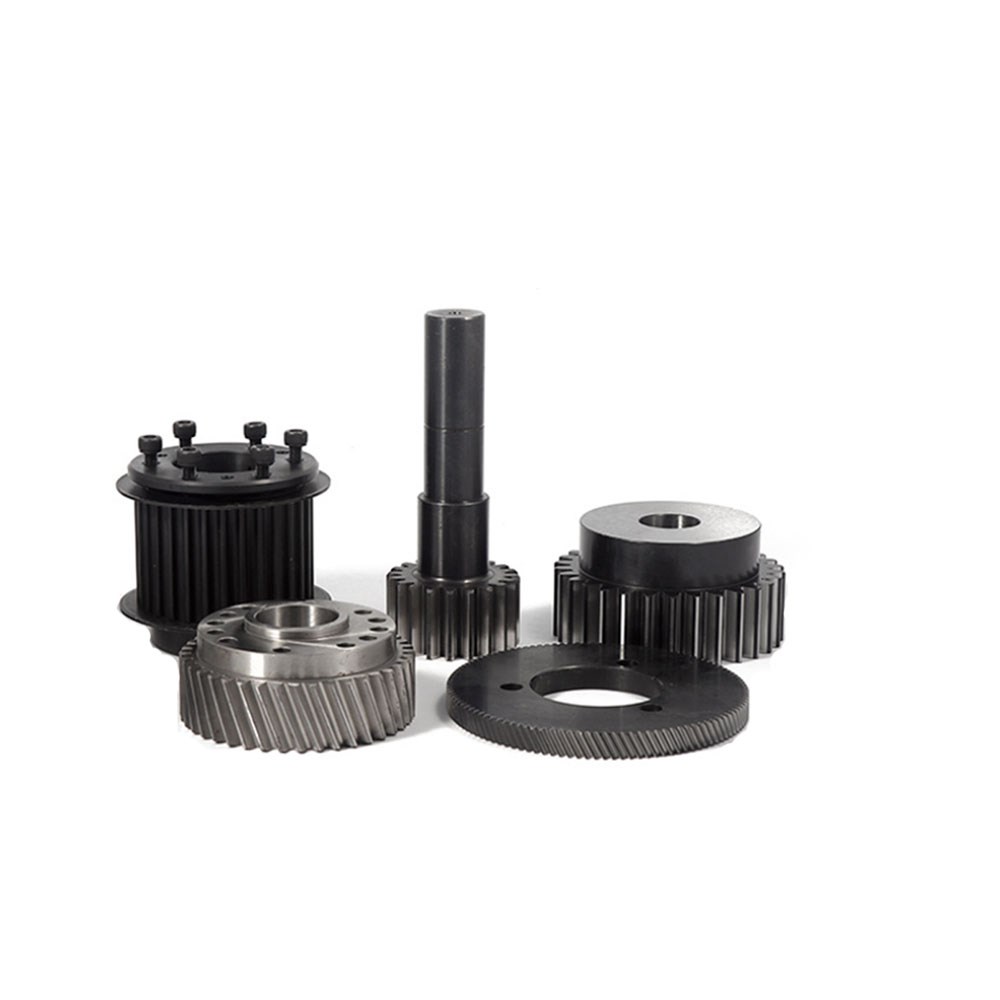

Bei hochwertigen Präzisionszahnrädern ist die Oberflächenhärte mehr als nur ein Messwert. Sie entscheidet darüber, ob Zahnräder frühzeitig versagen oder jahrzehntelang zuverlässig arbeiten. Gearseiko beherrscht fortschrittliche Laseroberflächenglühhärtung und erweitert kontinuierlich die Grenzen von Haltbarkeit, Verschleißfestigkeit und Ermüdungslebensdauer der Zahnräder. Im Folgenden stellen wir praktische Anwendungsfälle aus Forschung und Entwicklung vor, die zeigen, wie die Laserhärtung herkömmliche Stahlsorten zu Hochleistungs-Zahnradwerkstoffen macht.
Vorteile der Laserglühhärtung gegenüber herkömmlicher Wärmebehandlung
Herkömmliche Wärmebehandlungsverfahren stoßen bei unlegierten Kohlenstoffstählen und Zahnrädern mit komplexen Konturen an ihre Grenzen. Die Laserglühhärtung ermöglicht eine örtlich begrenzte Schnellerwärmung mit über 1000 °C/s bei gleichzeitig minimalem Verzug – ein zentraler Vorteil zum Erhalt der Zahnradgenauigkeit. Dabei entsteht ein feines Martensitgefüge ohne Oberflächenaufschmelzung, sodass sich mit gleichen Werkstoffen höhere Härtewerte erzielen lassen als bei klassischen Verfahren.
Praktische Anwendungsfälle
Fall 1: Härtung von unlegiertem Stahl (Stahl 20) – Überwindung technischer Grenzen
Bei herkömmlicher Abschreckung erreicht Stahl 20 (0,20 % Kohlenstoffgehalt) lediglich eine Härte unter 10 HRC. Gearseiko verwendete einen 2 kW-CO₂-Laser in Kombination mit einer Graphitbeschichtung zur Oberflächenvorbehandlung an Proben mit den Maßen 10×10×10 mm. Bei einem Strahlfleck von 2,3×2,3 mm und einer Überführgeschwindigkeit von 12,4 mm/s ergaben sich folgende Ergebnisse:
- 600 W Ausgangsleistung: Oberflächenhärte 473–548 HV (ca. 49,3 HRC), halbmondförmige Härteschicht mit 0,5 mm Tiefe
- 550 W Ausgangsleistung: Oberflächenhärte 490–508 HV (ca. 48,5 HRC)
Gefügeuntersuchungen zeigen feines Lattenmartensit an der Oberfläche sowie eine Übergangszone aus Martensit und verfeinertem Ferrit. Der Test beweist, dass unlegierter Kohlenstoffstahl durch Laserglühhärtung über 40 HRC erreichen kann – mit Ofenhärtung unmöglich.

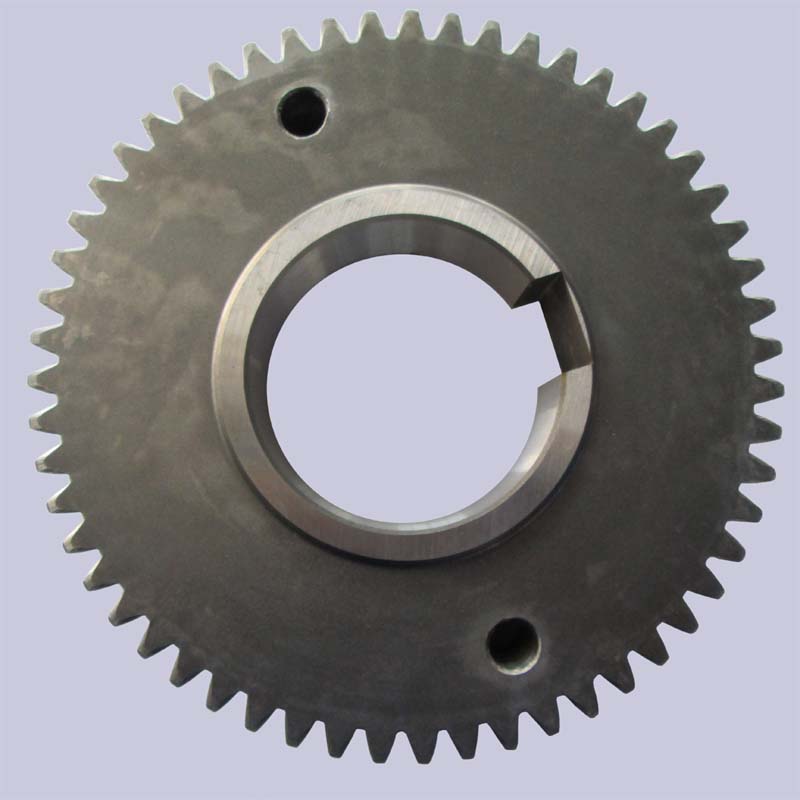

Fall 2: Zahnrad aus 40Cr – Härteschichttiefe bis 1,4 mm
Getestet wurde ein Zahnrad aus 40Cr (Modul 6 mm, 13 Zähne, Zahnbreite 20 mm), das vorab auf 320–395 HV gehärtet und angelassen wurde. Zur Verbesserung der Laserabsorption wurde eine Phosphatierung aufgebracht. Verwendet wurde unser eigenes CGJ-93 5 kW 5-Achsen-CO₂-Lasersystem mit einem Breitstrahl von 25×2 mm und Zusatzkühlung mittels Kaliumdichromat-Lösung.
Prozessparameter: Leistung 3 kW; Überführgeschwindigkeit 220 mm/s (Zahnspitze) / 100 mm/s (Zahnfuß) Ergebnisse: Effektive Härteschichttiefe (gemessen bei 550 HV) 1,40 mm; Oberflächenhärte 800–920 HV (Tiefe 0–0,3 mm); Gefüge: Kristallitmartensit
Gegenüber herkömmlich abgeschreckten Zahnrädern erhöht sich die Ermüdungsfestigkeit um ein Vielfaches, die Zahnflanken weisen einen hervorragenden Verschleißwiderstand auf. Es entsteht kein messbarer Verzug, sodass die ursprüngliche AGMA-Genauigkeitsklasse vollständig erhalten bleibt.
Fall 3: Legierungsstahl 40CrNiMoA – Gradientengefüge für optimale Zähigkeit
Der Grundwerkstoff 40CrNiMoA hat eine Kernhärte von 340 HV. Die Bearbeitung erfolgte mit einem 2,8 kW-Laser, einem Strahlfleck von 25×2 mm und einer Überführgeschwindigkeit zwischen 110 mm/s und 220 mm/s. Die effektive Härteschichttiefe beträgt 1,5 mm, die Oberflächenhärte 720–780 HV.
REM- und TEM-Untersuchungen zum Gefügeaufbau:
- Härteschicht: Feines Lattenmartensit
- Übergangszone: Martensit + angelassener Sorbit
- Kernwerkstoff: Vollständig angelassener Sorbit
Der allmähliche Härtegradient verhindert spröde Grenzschichten, wie sie bei anderen Oberflächenhärtverfahren auftreten. Das Zahnrad kombiniert dadurch hohe Oberflächenhärte mit guter innerer Zähigkeit.
Fall 4: Präzisionsreparatur eines Turbinenwellenzahnrads aus 34CrNiMo6
Ein beschädigtes schrägverzahntes Zahnrad mit modifizierter Zahnkontur (26 Zähne, Außendurchmesser 59,58 mm, Zahnbreite 60 mm) aus 34CrNiMo6 benötigte eine 0,5 mm dicke Härteschicht zur Instandsetzung. Wir setzten einen 5 kW-Querstrom-CO₂-Laser mit schwarzer Oberflächenbeschichtung ein und optimierten die Parameter: Parameter: Leistung 1,5 kW, Überführgeschwindigkeit 1500 mm/min (25 mm/s) Ergebnisse: Härte 590–620 HV (Spitzenwert 670 HV), feines Lattenmartensit ohne nachweisbaren Verzug.
Praxisbeobachtung: Höhere Überführgeschwindigkeit verringert die Härteschichttiefe, erhöht aber die Oberflächenhärte; die Laserleistung kann die Schichttiefe bis zu einem Grenzwert steigern. Die abgestimmten Parameter verbinden Härteschichttiefe, Härte und eine schmale Wärmeeinflusszone optimal. Das Zahnrad ist ohne Nachbearbeitung wieder einsatzfähig.
Härtung eines Zählzahnrads aus 30Cr13-Edelstahl (Härte bis 680 HV)
Edelstähle lassen sich mit klassischen Verfahren nur schwer gleichmäßig härten. Bei einem Zählzahnrad aus 30Cr13 führten wir mit einem 2 kW-CO₂-Laser eine Zahnflankenhärtung durch. Es entstand eine 1,0 mm dicke Härteschicht mit einer Oberflächenhärte von 680 HV – deutlich besser als bei herkömmlicher Massenhärtung. Der Verschleißwiderstand im Hochgeschwindigkeits-Zählbetrieb verbessert sich erheblich.
Warum Laserglühhärtung von Gearseiko wählen?
- Kein Genauigkeitsverlust: Geringe Wärmeeinträge machen ein Nachschleifen nach der Härtung überflüssig.
- Breite Werkstoffverträglichkeit: Geeignet für unlegierte Stähle (Stahl 20), Legierungsstähle (40Cr, 40CrNiMoA, 34CrNiMo6) und Edelstähle.
- Individuelle Prozesssteuerung: Anpassung von Laserleistung, Überführgeschwindigkeit, Strahlfleckgröße und Vorbehandlung (Graphit, Phosphatierung, Schwärzung) an Zahnradgeometrie und Werkstoff.
- Nachgewiesene Leistung: Maximale Härte bis 920 HV, Härteschichttiefe 0,5–1,5 mm, Ermüdungslebensdauer um das 3- bis 10-fache verlängert.
Möchten Sie Ihre Zahnräder mit einer Laseroberflächenhärtung für mehr Festigkeit und Präzision aufwerten? Kontaktieren Sie Gearseiko. Wir bieten individuelle Lösungen für Turbinenwellenzahnräder, Schwerlast-Getriebezähne, hochpräzise Edelstahlbauteile und weitere Produkte. Wir fertigen nicht nur Zahnräder – wir optimieren ihre maximale Leistungsfähigkeit.
Gearseiko – Präzision konstruiert, Laser perfektioniert.
Häufig gestellte Fragen (FAQ)
F1: Welche Vorteile hat die Laserglühhärtung gegenüber herkömmlicher Wärmebehandlung?
A1: Örtliche Schnellerwärmung, minimaler Verzug, feines Martensitgefüge und höhere Härte bei gleichen Werkstoffen.
F2: Funktioniert die Laserhärtung auch bei unlegiertem Stahl wie Stahl 20?
A2: Ja. Sie erreicht über 40 HRC, was mit herkömmlicher Ofenhärtung nicht möglich ist.
F3: Welche maximale Härteschichttiefe lässt sich realisieren?
A3: Je nach Werkstoff bis 1,5 mm, die maximale Oberflächenhärte beträgt 920 HV.
F4: Warum ist ein Gradientengefüge bei 40CrNiMoA vorteilhaft?
A4: Es vermeidet spröde Grenzschichten, das Zahnrad ist außen hart und innen zäh.
F5: Kann die Laserglühhärtung auch zur Zahnradreparatur verwendet werden?
A5: Ja. Sie ermöglicht eine präzise Instandsetzung ohne Verzug und ohne Nachbearbeitung.
