Hartverzahnungsstoßen: Gearseikos innovative Lösung für die Präzisionszahnradfertigung | Gearseiko
Einleitung

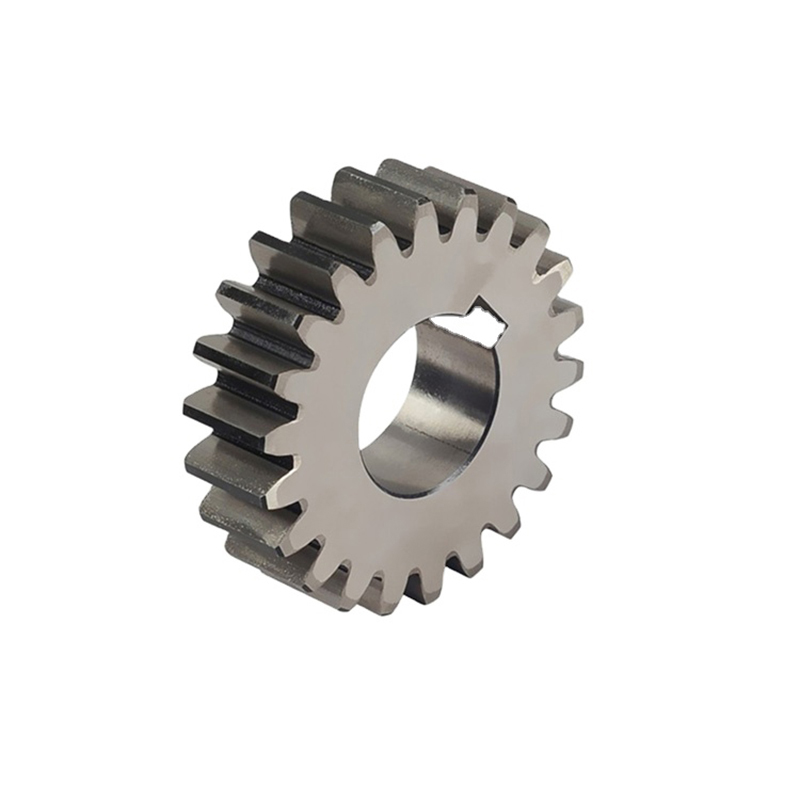

Im Bereich der Hochwert-Präzisionszahnradfertigung steigt der Einsatz von gehärteten Zahnrädern stetig an. Moderne Antriebssysteme verlangen höhere Tragfähigkeit, längere Lebensdauer und maximale Zuverlässigkeit – Zahnräder mit einer Härte ab HRC 48 sind daher unverzichtbare Komponenten für Automobilgetriebe, schwere Hochgeschwindigkeitsmaschinen und Präzisionsbewegungssteuerungen.
Die Endbearbeitung gehärteter Zahnräder stellt seit langem eine technische Herausforderung dar. Insbesondere Innenzahnräder, mehrstufige Doppel- und Dreifachzahnräder sowie Bundzahnräder lassen sich weder mit konventionellem Zahnschleifen noch mit Hartmetall-Skivingfräsern bearbeiten. Das Hartverzahnungsstoßen bietet eine praxisnahe, leistungsstarke Lösung für diese schwierigen Werkstücke.
1. Gearseikos Hartmetall-Stoßfräser: Ausgewogene Präzision und Schneidleistung
Als Hersteller durchgängig hochpräziser Zahnräder weiß Gearseiko, dass Werkzeuggeometrie und Werkstoff die entscheidenden Faktoren für die Qualität gehärteter Zahnräder sind. Hartmetall-Stoßfräser für Hartverzahnungsstoßen unterscheiden sich grundlegend von HSS-Fräsern für weiche Rohlinge.
Ähnlich wie Hartmetall-Skivingfräser verfügen Gearseikos Stoßfräser über einen negativen Spanwinkel an der Stirnfläche. Dadurch erhalten beide Schneidkanten eine negative Neigung und arbeiten im schrägen Scher-Schnittverfahren. Serientests belegen: Mit steigendem negativem Spanwinkel sinkt die Flankenabnutzung der Fräserzähne deutlich.
Zu große negative Winkel würden jedoch die Zahnprofilgenauigkeit beeinträchtigen und die Schleif- und Prüfbearbeitung des Werkzeugs erschweren. Nach zahlreichen Schneidversuchen und geometrischen Prüfungen legt Gearseiko den optimalen negativen Stirnspanwinkel auf -5° fest. Diese abgestimmte Geometrie kombiniert starke Schneidfähigkeit für gehärteten Stahl mit stabiler Profilgenauigkeit über lange Einsatzzeiten.
2. Komplette technische Standards für das Hartverzahnungsstoßen bei Gearseiko
Aus jahrelanger Serienfertigung entwickelte Gearseiko ein vollständiges, reproduzierbares Regelwerk für Vorbearbeitung vor der Wärmebehandlung, Maschineneinstellung und Kühlmittelverwendung.
2.1 Vorbearbeitung vor dem Härten
Das Hartverzahnungsstoßen ist ein Endbearbeitungsverfahren; die Zahnspitzen des Fräsers sollten im Idealfall keine Hauptschnittlast übernehmen. Alle für das Hartstoßen vorgesehenen Rohlinge erhalten daher eine spezielle Vorstoßbearbeitung vor dem Härten.
Unsere Vorstoßfräser erfüllen drei zentrale Anforderungen:
- Die Zahnlückentiefe übersteigt die Nennzahnhöhe, um ausreichenden Fußfreiraum zu schaffen;
- Beidseits am Zahnfuß wird eine symmetrische Unterschneidung vorgefertigt, um Spitzeninterferenzen bei der Endbearbeitung auszuschließen;
- Gleichmäßiger Endbearbeitungsaufmaß an den Zahnflanken zum Ausgleich von Verformungen durch die Wärmebehandlung.
Gearseikos Vorstoßfräser folgen dem Konzept von Vor-Schabfräsern. Die Zahnstärke wird exakt um das zu erwartende Verformungsmaß reduziert, um gleichmäßiges Aufmaß zu hinterlassen. Bei Modul mittlerer Größe beträgt das einseitige Aufmaß an der Zahnstärke 0,3 bis 0,5 mm: Zu wenig Aufmaß kompensiert Härteverformungen nicht, zu viel entfernt die gehärtete Randschicht, erhöht den Schneidwiderstand und beschleunigt den Werkzeugverschleiß.
2.2 Auswahl und Einstellung der Zahnstoßmaschine
Bisher gibt es keine speziell konstruierten Maschinen ausschließlich für das Hartverzahnungsstoßen. Gearseiko erreicht dennoch gleichbleibend hohe Qualität auf Standard-Zahnstoßmaschinen durch präzise Feinabstimmung aller beweglichen Bauteile.
Der zentrale Einstellschritt ist die Minimierung des Spiels im gesamten Antriebsstrang sowie die Feinkalibrierung der beiden Schneckenradpaare für Werkzeugtisch und Fräserspindel. Reduziertes Getriebespiel unterdrückt Vibrationen und Rückstellfehler während des Hartschneidens und sichert Mikrometer-genaue Bearbeitung.
2.3 Trockenschnitt ohne Kühlmittel
Um plötzliche Ausbrüche an den Hartmetallschneidkanten durch thermische Schocks zu vermeiden, arbeitet Gearseiko beim Hartverzahnungsstoßen ausschließlich im Trockenschnitt. Folgende Schutzmaßnahmen werden umgesetzt:
- Späneschutzbleche verhindern das Zurückschlagen heißer Späne in den Schneidbereich;
- Schmierleitungen der Führungen werden abgedichtet, damit kein Öl auf die Bearbeitungsstelle tropft;
- Alle wasser- oder ölhaltigen Kühlmittelrückstände werden vor der Einspannung gründlich vom Werkstück entfernt.
3. Optimierte Schnittparameter nach Gearseiko-Richtlinien
Die Parameter für das Hartverzahnungsstoßen liegen nahe denen der Endbearbeitung weicher Zahnräder und werden je nach Werkstückhärte, Abmessung, Genauigkeitsklasse und Maschinensteifigkeit angepasst:
- Schnittgeschwindigkeit: 15–30 m/min
- Umlaufvorschub pro Hub: 0,15–0,25 mm/Hub
- Schnitttiefe: angepasst an das vorhandene Endaufmaß
Regel für die Anzahl der Schnittdurchläufe:
- Zahnräder unter ISO Genauigkeitsklasse 6: Ein einziger Endschnitt entfernt das gesamte 0,3–0,5 mm Flankenaufmaß für hocheffiziente Serienfertigung;
- Zahnräder ISO Klasse 6 und 7: Zweistufige Bearbeitung. Der erste Vor-Endschnitt entfernt die unregelmäßige verformte Oberflächenschicht aus dem Härteprozess; der zweite Feinschnitt korrigiert Profil-, Teilungs- und Steigungsfehler auf die geforderte Genauigkeit.
4
4. Gearseikos technisches Versprechen
Gearseiko bietet eine Komplettlösung aus individueller Hartmetallfräserkonstruktion, Vorhärtungs-Prozessplanung, Maschinenfeinabstimmung und abgestimmten Schnittparametern. Wir kontrollieren jede technische Variable im gesamten Fertigungsablauf, um dauerhaft stabile Qualitäten bei Serienfertigung zu gewährleisten.
Ob schwer bearbeitbare Innenzahnräder, mehrstufige Zahnradpakete oder spezielle Bundzahnräder, die weder schleif- noch skivierbar sind – Gearseikos ausgereifte Hartverzahnungsstoßtechnik löst anspruchsvolle Endbearbeitungsaufgaben und verbessert Tragvermögen, Laufruhe und Lebensdauer Ihrer zentralen Antriebskomponenten.
Wählen Sie Gearseiko für dauerhafte Mikrometer-Präzision und zuverlässige Großserienfertigung.
Häufig gestellte Fragen (FAQ)
F1: Für welche Werkstücke eignet sich das Hartverzahnungsstoßen statt Schleifen oder Skiven?
A1: Innenzahnräder, mehrstufige Doppel-/Dreifachzahnräder und Bundzahnräder mit konstruktiven Störkonturen, die Schleif- und Skivwerkzeuge nicht erreichen können.
F2: Warum nutzt Gearseiko einen negativen Spanwinkel von -5° bei Hartmetall-Stoßfräsern?
A2: Der negative Spanwinkel senkt die Flankenabnutzung des Fräsers; -5° ist der ausgewogene Optimalwert, um Profilverzerrungen durch zu stark negative Winkel auszuschließen.
F3: Welches Endaufmaß wird bei mittelmoduligen gehärteten Zahnrädern vor dem Härten hinterlassen?
A3: Einseitiges Zahnstärkeaufmaß von 0,3–0,5 mm zum Ausgleich von Härteverformungen, ohne zu viel gehärtete Randschicht abzutragen.
F4: Warum wird beim Hartverzahnungsstoßen trocken ohne Kühlmittel gearbeitet?
A4: Kühlmittel erzeugt starke thermische Schocks an den Hartmetallkanten, was schnell zu Schneidkantenausbrüchen und vorzeitigem Werkzeugverschleiß führt.
F5: Wie viele Schnittläufe sind für ISO Klasse 6 gehärtete Zahnräder erforderlich?
A5: Zwei Läufe: Der erste entfernt die verformte Oberflächenschicht nach dem Härten, der zweite Feinschnitt erreicht die endgültige Genauigkeit.
F6: Wie verbessert Gearseiko die Genauigkeit von Standard-Zahnstoßmaschinen für die Hartbearbeitung?
A6: Minimierung des Spiels im gesamten Antriebsstrang sowie Feinabstimmung der Schneckenradpaare von Tisch und Fräserspindel zur Unterdrückung von Vibrationen und Rückstellfehlern.
