Zahnrad-Profilverschiebungstechnik erklärt: Gearseiko wählt für Sie die optimale Antriebslösung | Gearseiko
Bei der Fertigung hochwertiger Präzisionszahnräder zählt die Profilverschiebung zu den zentralen Verfahren zur Verbesserung des Laufverhaltens und der Nutzungsdauer. Als Hersteller von Präzisionsverzahnung entwickelt Gearseiko individuell abgestimmte verschobene Zahnräder je nach Einsatzbedingungen. Nachfolgend werden die drei gängigsten Verschiebungsarten sowie deren Einsatzfelder detailliert vorgestellt.Kontaktieren Sie unsere Ingenieure für kostenlose Berechnung des Verschiebungskoeffizienten und individuelle Antriebsauslegung.

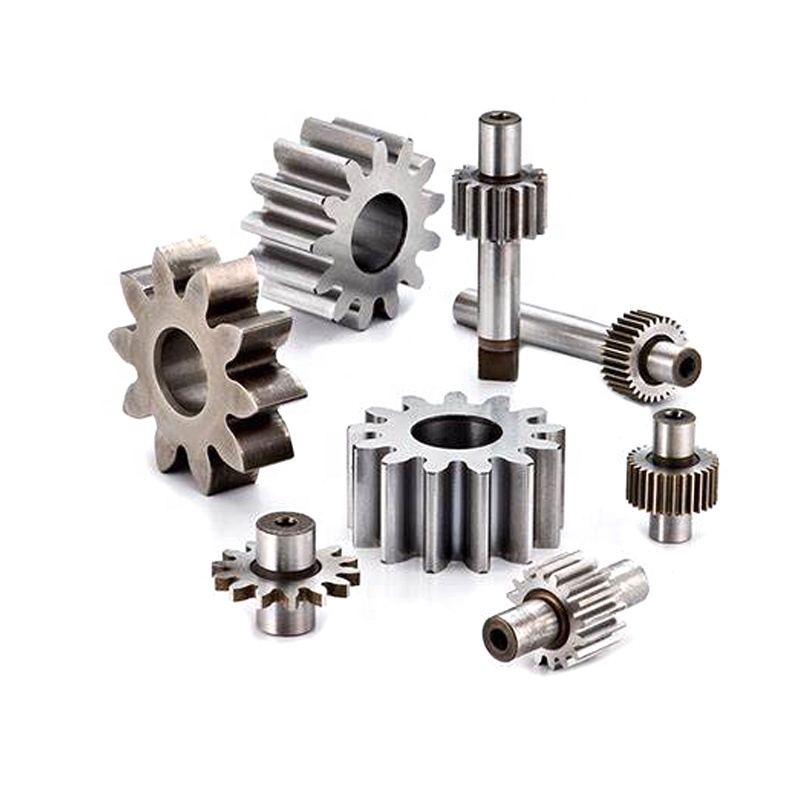

Grundlagen der Zahnrad-Profilverschiebung
Durch veränderte Relativposition von Fräswerkzeug und Zahnrohling lässt sich die Involutenkontur verlagern, der Verschiebungskoeffizient
x ermöglicht eine flexible Anpassung von Zahnfestigkeit, Achsenabstand und Eingriffseigenschaften.
Aufgrund der Summe der Koeffizienten Σx=x₁+x₂ unterteilt man Antriebe in Null-, Positiv- und Negativ-Verschiebung.
- Nullverschiebung (x₁+x₂=0): Bewährte Standardausführung mit hoher Austauschbarkeit Zwei Ausführungsvarianten:
- Standardverzahnung (x₁=x₂=0): Einfach konstruiert, problemlos austauschbar; Zahnzahl beider Räder über Mindestzahnzahl zur Vermeidung von Untercut erforderlich.
- Kompensierte Verschiebung (x₁=-x₂, z₁+z₂＞2zₘᵢₙ): unveränderter Standardachsenabstand, ausgeglichene Biegefestigkeit von Ritzel und Rad, optimal bei unterschiedlichen Werkstoffen oder Härtungsverfahren zur Lebensdauererhöhung. Gearseiko nutzt hochgenaue Schleif- und Messanlagen zur mikrongenauen Einhaltung des Verschiebebetrags bei Nullverschiebungszahnrädern.
-
Positivverschiebung (x₁+x₂＞0): Hochleistungsauslegung für hohe Lasten Die Gesamtdurchverschiebung vergrößert den tatsächlichen Achsenabstand a’ sowie den Betriebsdruckwinkel α’. Dickere Zahnfüße verbessern Biege- und Kontaktfestigkeit um 20~30 %, geeignet für stoßbelastete, kompakte Getriebe mit geringer Zahnzahl. Der geringfügig kleinere Überdeckungsgrad fällt bei Präzisionsfertigung nicht ins Gewicht. Wir dimensionieren nach dem Prinzip gleicher Gleitverhältnisse zur gleichmäßigen Abnutzung beider Verzahnungen, unterstützt durch firmeneigene Optimierungssoftware.
-
Negativverschiebung (x₁+x₂＜0): Nur bei fest vorgegebenem kleinem Achsenabstand einsetzbar Kleinerer Einbauraum führt zu a’＜a und kleinerem Betriebsdruckwinkel; diese Variante schwächt Zahnfuß- und Flankenfestigkeit und kommt ausschließlich bei Altgeräteretrofit oder extrem beengtem Bauraum zum Einsatz unter der Bedingung z₁+z₂＞2zₘᵢₙ zur Untercutvermeidung. Gearseiko empfiehlt diese Auslegung nur bei zwingender Bauraumbeschränkung; bei erforderlicher Umsetzung sichern wir die Stabilität per FEA-Berechnung sowie Werkstoffaufwertung oder Oberflächenveredelung ab.
Richtlinien zur passenden Verschiebungsauswahl
- Positivverschiebung: variable Achsenabstände + hohe mechanische Belastung zur Festigkeitssteigerung
- Kompensierte Nullverschiebung: fester Achsenabstand bei abweichender Lebensdauer der beiden Zahnräder
- Standard-Nullverzahnung: leicht belastete Hochgeschwindigkeitsantriebe mit hoher Austauschbarkeit
- Negativverschiebung nur nach vollständiger Stabilitätsprüfung bei unumgänglicher Bauraumbeschränkung

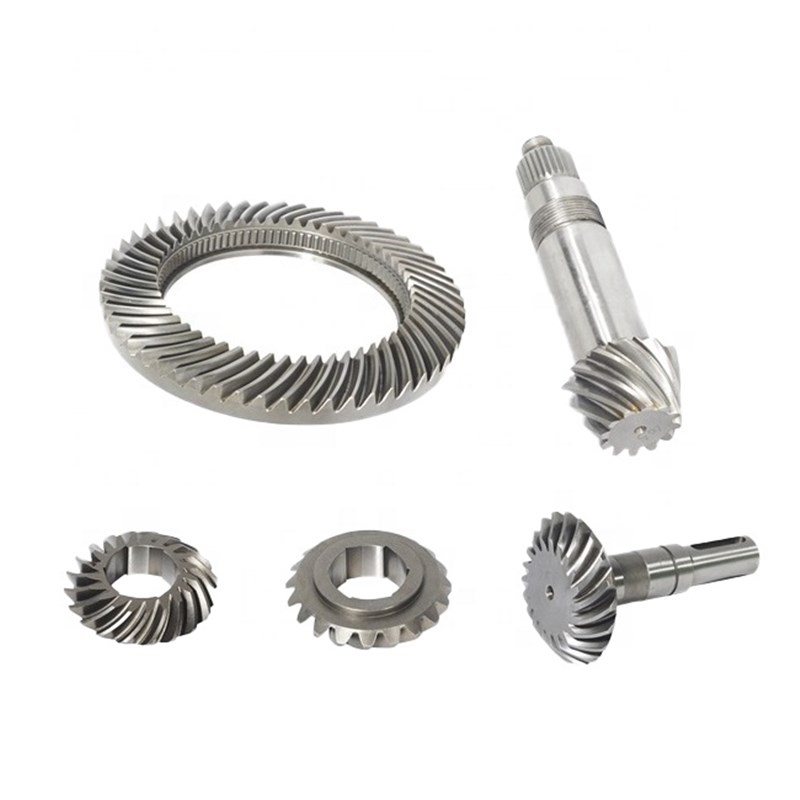

Gearseikos umfassender Service
Wir fertigen nach DIN/ISO/AGMA genormte profilverschobene Zahnräder und bieten Komplettleistung von der Auslegung: Koeffizientenoptimierung, Zahnkronenbearbeitung, Werkstoffauswahl. Jedes Zahnradpaar durchläuft vollständige geometrische Messung und Eingriffssimulation zur Abstimmung von Wirkungsgrad, Geräusch und Lebensdauer. Sprechen Sie uns bei Neuauslegung oder Optimierung bestehender Getriebe an – wir erstellen Berechnungsdaten und Prototypenprüfungen. Gearseiko – Präzision in jedem Zahn, Zuverlässigkeit in jedem Antrieb.
Häufig gestellte Fragen (FAQ)
F1: Wie werden die drei Verschiebungsarten klassifiziert?
A1: Aufgrund der Summe der Verschiebungskoeffizienten Σx=x₁+x₂: Null-, Positiv- und Negativverschiebung.
F2: Zwei Varianten der Nullverschiebung und deren Merkmale?
A2: Standardverzahnung mit x1=x2=0 (hohe Austauschbarkeit); kompensierte Verschiebung x1=-x2 (fester Achsenabstand, ausgeglichene Festigkeit).
F3: Vorteile der Positivprofilverschiebung?
A3: Verstärkter Zahnfuß, um 20~30 % höhere Tragfähigkeit für Schwerlastgetriebe.
F4: Einsatzfall der Negativverschiebung?
A4: Ausschließlich bei bauraumbedingt festem kleinem Achsenabstand z.B. Altmaschinenumbau mit vorgeschalteter Festigkeitsberechnung.
F5: Welche Dienstleistungen bietet Gearseiko für verschobene Zahnräder?
A5: Berechnung, Auslegung, Werkstoffauswahl, Präzisionsfertigung sowie Eingriffssimulation nach gültigen internationalen Normen.
