Analyse der Getriebeschwingungszuverlässigkeit basierend auf der Kriging-Modellmethode und der Teilmengensimulationsmethode

Verbesserung der Getriebezuverlässigkeit: Eine neue Strategie zur Vibrationszuverlässigkeitsanalyse basierend auf Kriging-Modell und Teilmengensimulation

Bei hochpräzisen Getriebesystemen ist die Schwingungsdämpfung nicht nur eine Leistungskennzahl, sondern ein entscheidender Faktor für Betriebsstabilität, Geräuschemission und Lebensdauer. Während des Zahneingriffs, selbst unter nominell konstanter Last und konstantem Antriebsdrehmoment, führen interne Anregungen wie zeitlich veränderliche Eingriffssteifigkeiten, Herstellungs- und Montagefehler, Zahndurchbiegung unter Last und Eingriffsstöße zwangsläufig zu Übertragungsfehlerschwankungen. Wenn diese Schwankungen einen kritischen Schwellenwert überschreiten, verursachen sie starke Torsionsschwingungen und akustische Geräusche und führen im Extremfall zu vorzeitiger Zahnermüdung oder sogar zum Systemausfall. Daher ist die Definition der Getriebevibrationszuverlässigkeit basierend auf der Amplitude der Übertragungsfehlerschwankung zu einem wesentlichen Kriterium bei der Konstruktion hochwertiger Präzisionsgetriebesysteme geworden.

Herkömmliche Zuverlässigkeitsanalysemethoden wie die First Order Reliability Method (FORM) und die Second Order Reliability Method (SORM) basieren auf linearen oder quadratischen Approximationen der Grenzzustandsfunktion. Allerdings sind Getriebevibrationsreaktionen in hohem Maße nichtlinearer und impliziter Natur, wodurch diese klassischen Methoden anfällig für geringe Genauigkeit oder Nichtkonvergenz sind. Obwohl die Monte-Carlo-Methode aufgrund ihrer asymptotischen Unvoreingenommenheit weithin als Goldstandard anerkannt ist, erfordert sie eine enorme Anzahl von Stichprobenauswertungen. Bei Getriebeschwingungsproblemen, bei denen jede Bewertung eine zeitaufwändige numerische Simulation erfordert (z. B. Finite-Elemente-Analyse oder Mehrkörperdynamik), sind die Rechenkosten des direkten Monte-Carlo-Verfahrens unerschwinglich. Um diese Belastung zu verringern, wurden Techniken zur Varianzreduzierung wie Wichtigkeitsstichproben und Teilmengensimulation entwickelt. Insbesondere die Teilmengensimulation zerlegt eine kleine Ausfallwahrscheinlichkeit in ein Produkt größerer bedingter Wahrscheinlichkeiten und reduziert so die erforderliche Stichprobengröße. Dennoch erfordert selbst die Teilmengensimulation oft Tausende von Simulationen, was für viele technische Anwendungen unpraktisch bleibt – insbesondere wenn das Getriebesystem hochdimensionale Zufallsvariablen beinhaltet oder wenn die Ausfallwahrscheinlichkeiten extrem niedrig sind (z. B. 10⁻⁴ oder weniger).

Um diese Einschränkungen zu überwinden, hat sich die Forschungsgemeinschaft Ersatzmodellierungstechniken zugewandt. Polynomiale Antwortflächen, neuronale Netze, Spline-Funktionen und Kriging-Modelle wurden verwendet, um die implizite Grenzzustandsfunktion anzunähern, gefolgt von Stichprobenverfahren wie Monte Carlo oder Wichtigkeitsstichprobe. Unter diesen sticht das Kriging-Modell hervor, da es nicht nur eine Vorhersage an nicht abgetasteten Punkten liefert, sondern auch die damit verbundene Vorhersageunsicherheit (den mittleren quadratischen Fehler) quantifiziert. Diese einzigartige stochastische Eigenschaft ermöglicht aktives Lernen: Das Ersatzmodell kann nacheinander die aussagekräftigsten Stichprobenpunkte auswählen, um seine Genauigkeit zu verbessern, anstatt sich auf einen festen experimentellen Entwurf zu verlassen, der möglicherweise Bewertungen in unwichtigen Bereichen des Entwurfsraums verschwendet.

Trotz dieser Fortschritte bleiben einige Herausforderungen bestehen. Erstens erfordern herkömmliche ersatzbasierte Methoden häufig einen großen anfänglichen Satz von Abtastpunkten, von denen viele in Regionen weit von der Fehlergrenze entfernt liegen, was zu unnötigem Rechenaufwand führt. Zweitens konzentrieren sich die meisten vorhandenen Ansätze darauf, die Grenzzustandsfunktion so genau wie möglich anzupassen, bieten jedoch keine rigorose Garantie für die Genauigkeit der endgültigen Zuverlässigkeitsschätzung. Drittens können Ersatzmodelle beim Umgang mit kleinen Ausfallwahrscheinlichkeiten oder hochdimensionalen Zufallsvariablen immer noch unter schlechter Konvergenz oder übermäßigem Rechenaufwand leiden.

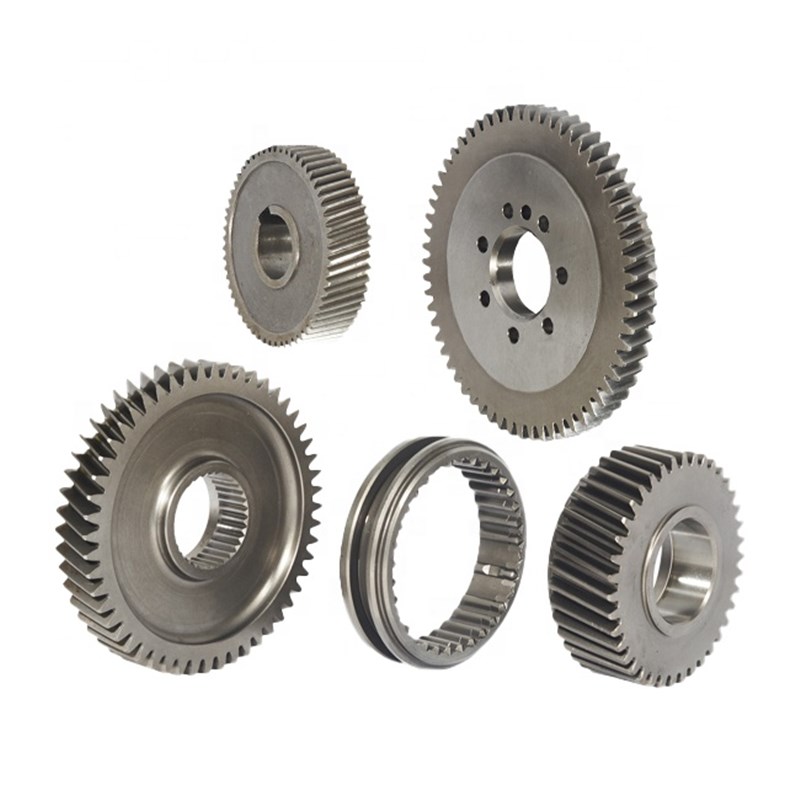

Gearseiko, ein Spezialist für die Fertigung hochwertiger Präzisionszahnräder, hat sich diesen Herausforderungen durch die Integration einer fortschrittlichen aktiven Lernzuverlässigkeitsmethode namens „AK-SSIS(Active Learning Kriging kombiniert mit Subset-Simulation). Dieser Algorithmus ist speziell auf Getriebesysteme zugeschnitten, die nichtlineares Spiel und Biege-Torsions-Kopplungsschwingungen aufweisen. Die AK-SSIS-Methode bietet drei entscheidende Vorteile:

1. Adaptive Probenauswahl– Anstatt einen festen Satz experimenteller Entwurfspunkte vorab zu definieren, identifiziert das Kriging-Modell aktiv den nächstbesten Stichprobenpunkt, indem es die Vorhersageunsicherheit und die Nähe zur geschätzten Fehlergrenze abwägt. Dadurch wird sichergestellt, dass Rechenressourcen nur dort eingesetzt werden, wo sie am wichtigsten sind, wodurch die Gesamtzahl teurer Simulationen erheblich reduziert wird.

2. Fähigkeit mit geringer Ausfallwahrscheinlichkeit– Durch die Kopplung von Kriging mit aktivem Lernen und Teilmengensimulation bewältigt die Methode effizient Ausfallwahrscheinlichkeiten von nur 10⁻⁶ oder weniger. Das Subset-Simulations-Framework zerlegt das seltene Ereignis in eine Folge häufigerer Zwischenereignisse, während das Kriging-Modell einen schnell auszuwertenden Ersatz für jede Bedingungsebene bereitstellt. Das Kriterium des aktiven Lernens stellt sicher, dass der Ersatz genau um die mittleren Fehlerschwellenwerte herum genau ist.

3. Robustheit gegenüber hoher Dimensionalität– Bei vielen Getriebevibrationsproblemen sind mehrere zufällige Parameter beteiligt, darunter geometrische Toleranzen (Zahnprofilabweichung, Teilungsfehler, Spiel), Materialeigenschaften (E-Modul, Dämpfungskoeffizienten) und Betriebsbedingungen (Drehmoment, Geschwindigkeit). Im Gegensatz zu einigen Ersatzmethoden, die unter dem Fluch der Dimensionalität leiden, behält die AK-SSIS-Methode auch bei zunehmender Anzahl von Zufallsvariablen eine hohe Effizienz und Genauigkeit bei.

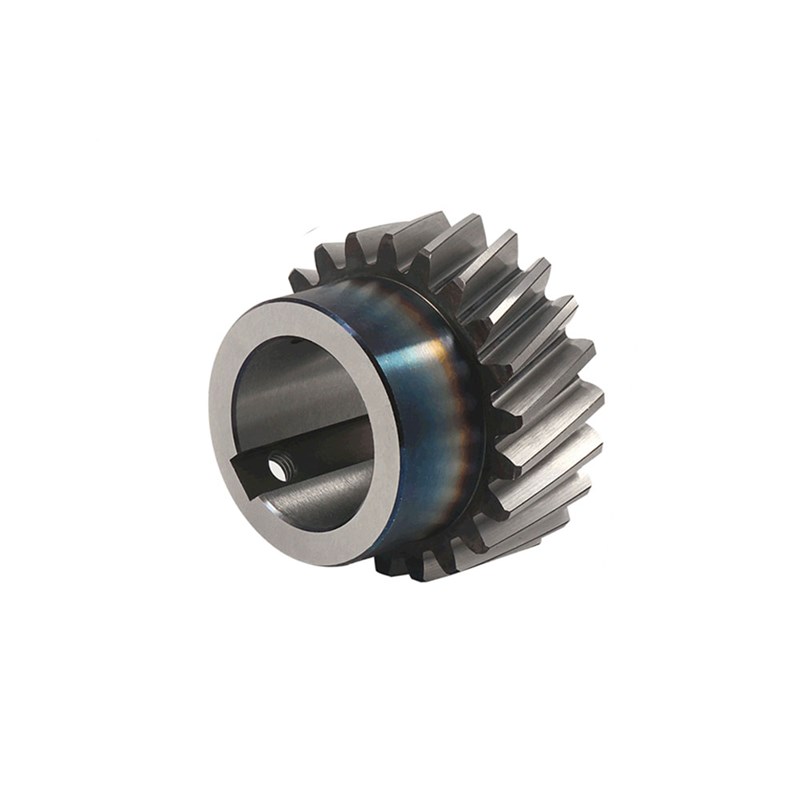

In der Praxis,Gearseikowendet diese Methode auf ein typisches Zahnradpaar mit nichtlinearem Spiel bei Biege-Torsionsschwingungen an. Der Grenzzustand wird anhand der zulässigen Amplitude der Übertragungsfehlerschwankung definiert: Übersteigt die Schwankung einen Auslegungsschwellenwert, gilt das System hinsichtlich der Schwingungszuverlässigkeit als ausgefallen. Mit AK-SSIS wurden folgende Erfolge erzielt:

• Recheneffizienz– Im Vergleich zur direkten Monte-Carlo-Simulation mit Teilmengensimulation reduziert der Kriging-Ansatz des aktiven Lernens die erforderliche Anzahl an High-Fidelity-Simulationen um 70–90 %, während eine vergleichbare Genauigkeit erhalten bleibt. Dadurch können Zuverlässigkeitsanalysen innerhalb von Stunden statt Tagen durchgeführt werden.

• Hohe Vorhersagegenauigkeit– Kreuzvalidierungsstudien zeigen, dass die von AK-SSIS geschätzte Ausfallwahrscheinlichkeit weitgehend mit den Benchmark-Monte-Carlo-Ergebnissen (unter Verwendung von Millionen von Proben) übereinstimmt, wohingegen herkömmliche FORM- oder quadratische Antwortflächen bei stark nichtlinearen Getriebevibrationsproblemen um Größenordnungen abweichen können.

• Zuverlässigkeits-Sensitivitätsanalyse– Die Methode liefert auch Sensitivitätsinformationen, dh die partiellen Ableitungen der Ausfallwahrscheinlichkeit in Bezug auf die Verteilungsparameter jedes Zufallsparameters (Mittelwert, Standardabweichung). Dies ermöglichtGearseikosIngenieure sollen herausfinden, welche Konstruktionsvariablen die Schwingungszuverlässigkeit am stärksten beeinflussen. Beispielsweise kann eine Sensitivitätsanalyse ergeben, dass Zahnprofilfehler einen weitaus größeren Einfluss haben als der Dämpfungskoeffizient, was Konstrukteure dazu anleitet, die Toleranzen für Profilfehler zu verkleinern und gleichzeitig mehr Flexibilität bei weniger kritischen Parametern zu ermöglichen.

Diese Erkenntnisse werden direkt in praktische Designverbesserungen umgesetzt. Durch das Verständnis, wie sich verschiedene Zufallsparameter auf die Schwingungszuverlässigkeit auswirken,Gearseikokann Zahnradgeometrie, Materialauswahl und Herstellungsprozesse optimieren, um ein robustes, vibrationsarmes Design ohne Over-Engineering zu erreichen. Das Ergebnis ist ein Produkt, das nicht nur die nominellen Leistungsziele erfüllt, sondern auch bei realen Last-, Geschwindigkeits- und Herstellungsabweichungen eine hohe Zuverlässigkeit beibehält.

Für globale Kunden, die leise, zuverlässige und langlebige Zahnradantriebe suchen – sei es in Elektrofahrzeugen, Industrierobotik, Aktuatoren in der Luft- und Raumfahrt oder Hochgeschwindigkeits-Turbomaschinen –Gearseikobietet einen wissenschaftlich fundierten Ansatz zur Schwingungszuverlässigkeit. Unsere Kombination aus fortschrittlichen Simulationsmethoden (AK-SSIS) und Präzisionsfertigung stellt sicher, dass jedes Zahnradpaar nicht nur auf Leistung, sondern auch auf vorhersehbare, quantifizierbare Zuverlässigkeit ausgelegt ist.
