Erweiterte Lastanalyse und Berechnung von Planetengetriebesystemen:GearseikoLiefert Präzisionstechnik für anspruchsvolle Anwendungen

Einführung

Planetengetriebesysteme sind zum Rückgrat der modernen Kraftübertragung im Schwermaschinenbau, in der Luft- und Raumfahrt, im Automobilbau und in der industriellen Automatisierung geworden. Ihre einzigartige Fähigkeit, eine hohe Drehmomentdichte mit kompakten Abmessungen zu kombinieren, macht sie unverzichtbar für Anwendungen, bei denen Platz und Gewicht entscheidend sind. Die Leistung und Zuverlässigkeit eines Planetenantriebs hängen jedoch stark von einer genauen Lastanalyse, dem richtigen Umgang mit ungleichmäßiger Lastverteilung (Lastverteilung) und der optimalen Gestaltung der Lastverteilungsmechanismen ab. BeiGearseikoWir sind auf die Herstellung hochpräziser Planetengetriebekomponenten und komplett montierter Antriebssysteme spezialisiert und kombinieren strenge theoretische Grundlagen mit fortschrittlichen Produktionstechniken, um überragende Leistung, Haltbarkeit und Kosteneffizienz zu liefern.

1. Herausragende Vorteile von Planetengetrieben

Planetengetriebesysteme bieten gegenüber herkömmlichen Parallelachsen- oder Schneckenradantrieben zahlreiche Vorteile:

• Kleine Masse und kompaktes Volumen– Die Kraftverteilung erfolgt auf mehrere Planetenräder, was eine hohe Drehmomentübertragung auf kleinem Raum ermöglicht.

• Große Übersetzungsverhältnisse– Einstufige Übersetzungsverhältnisse von 3:1 bis 12:1 (und viel höher in mehrstufigen Konfigurationen).

• Hohe Übertragungseffizienz– Typischerweise 97–99 % pro Stufe, wodurch der Energieverlust reduziert wird.

• Außergewöhnliche Tragfähigkeit– Mehrere Planetenbahnen teilen sich die Last und verringern so die Belastung der einzelnen Zahnradzähne.

Aufgrund dieser Vorteile werden Planetenantriebe häufig in Baumaschinen, Bergbaumaschinen, Hüttenwerken, Hebe- und Transportsystemen, Maschinen der Leichtindustrie, petrochemischen Anlagen, Präzisionsinstrumenten, Robotik und Windkraftanlagen eingesetzt. Sie leisten sowohl bei hohen Drehzahlen und hoher Leistung (z. B. Turbinengetriebe) als auch bei Anwendungen mit niedrigen Drehzahlen und hohem Drehmoment (z. B. Achsantriebe von Kettenfahrzeugen) eine hervorragende Leistung. Heute ist die Planetengetriebetechnologie ein zentraler Schwerpunkt der weltweiten Entwicklung mechanischer Antriebe, und Gearseiko steht in China und darüber hinaus an der Spitze dieser Entwicklung.

2. Bewältigung der Herausforderungen:GearseikosFortschrittlicher Fertigungsansatz

Keine Technologie ist ohne Nachteile. Planetengetriebe stehen traditionell vor mehreren Herausforderungen:

• Hohe Materialanforderungen– Zahnräder müssen hohen Kontakt- und Biegebeanspruchungen standhalten; Daher sind einsatzgehärtete legierte Stähle (z. B. 18CrNiMo7-6, 20MnCr5) unerlässlich.

• Komplexe Struktur– Sonnenrad, Planetenträger, Hohlrad und mehrere Planetenräder erfordern eine präzise Montage.

• Schwierige Herstellung und Montage– Enge Toleranzen bei der Zahnradgeometrie, den Positionen der Trägerstifte und den Lagerpassungen sind zwingend erforderlich.

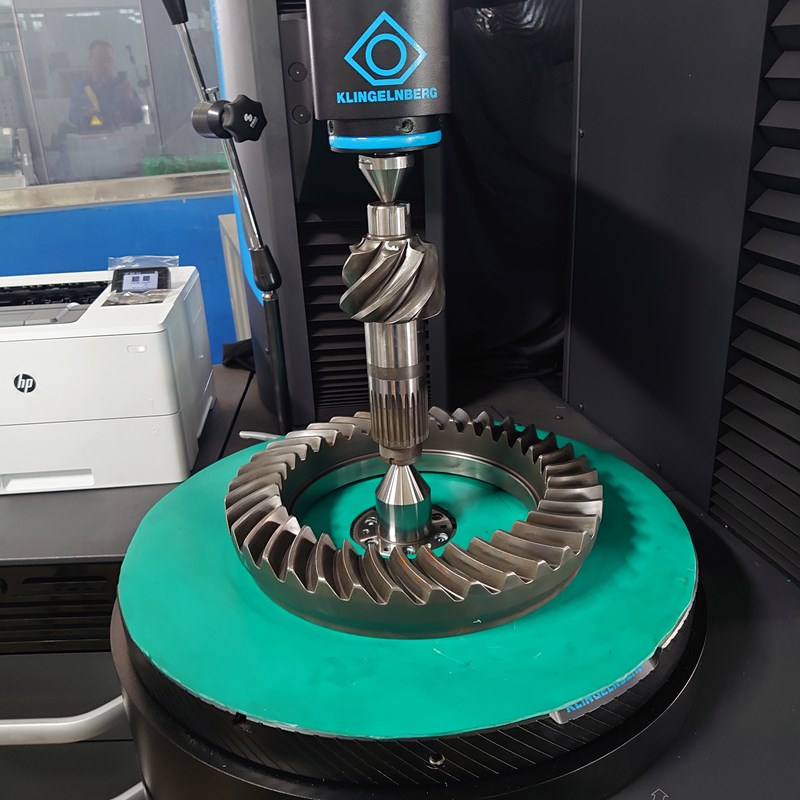

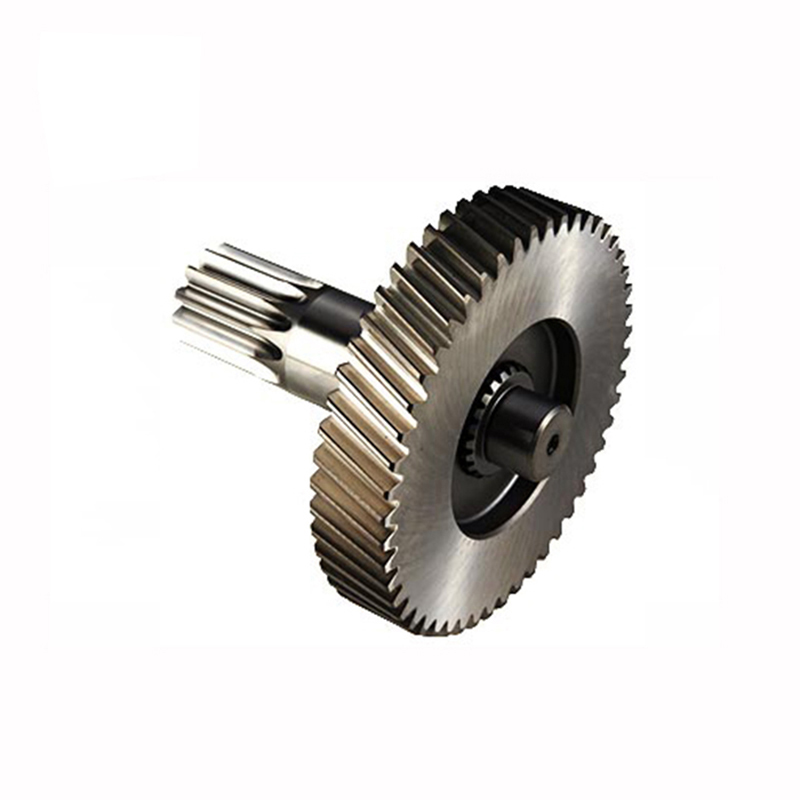

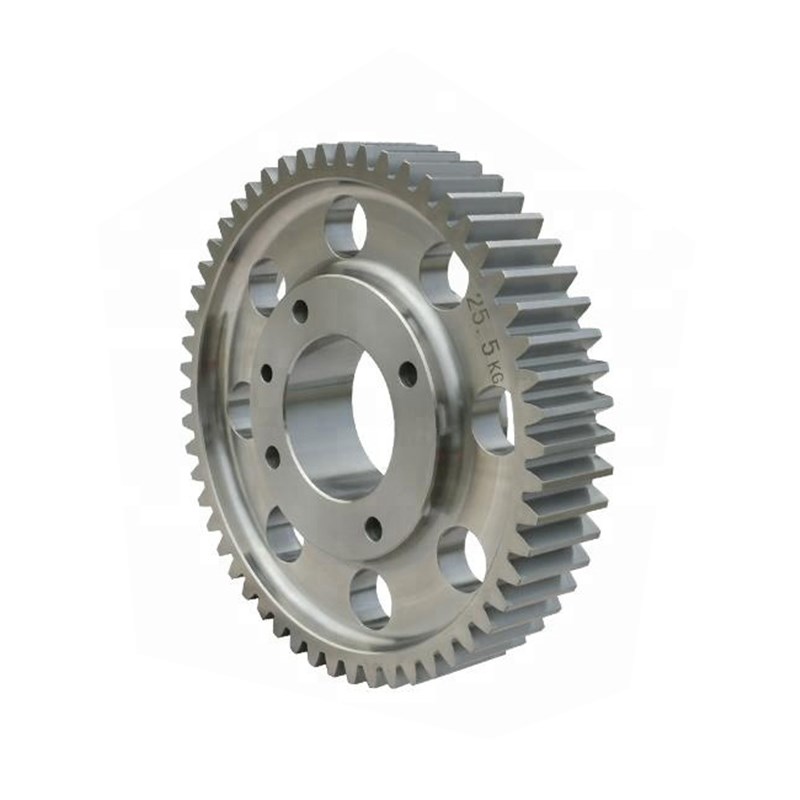

Durch tiefgreifende Forschung, internationale Technologieakzeptanz und kontinuierliche Prozessverbesserung hat die chinesische Getriebeindustrie jedoch bemerkenswerte Fortschritte gemacht.Gearseiko hat in hochmoderne CNC-Zahnradschleifmaschinen (z. B. Reishauer, Kapp), fortschrittliche Wärmebehandlungslinien (Aufkohlen, Nitrieren) und Koordinatenmessgeräte (CMM) für eine vollständige Inspektion investiert. Unsere Produktionsanlage erreicht durchgängig die Präzisionsstufen AGMA-Klasse 12–14. Die praktische Erfahrung zeigt, dass selbst eine Getriebefabrik mit mittlerem Fertigungsniveau gute Planetengetriebe produzieren kann. Gearseiko geht jedoch noch einen Schritt weiter und implementiert strenge statistische Prozesskontrollen (SPC) und 100 % Endprüfungen, um sicherzustellen, dass unsere Produkte internationale Standards übertreffen.

3. Detaillierte Lastanalyse: Verständnis des Lastverteilungsfaktors Kβ

Einer der kritischsten Parameter bei der Konstruktion von Planetengetrieben ist dieLastverteilungsfaktor Kβ(auch als Kγ oder ungleichmäßiger Lastverteilungsfaktor bezeichnet). Dieser Faktor gibt an, wie ungleichmäßig das übertragene Drehmoment auf die mehreren Planetenräder verteilt ist. Wenn alle Planeten die gleiche Last tragen, ist im Idealfall Kβ = 1,0. In der Realität liegt Kβ aufgrund von Herstellungs- und Montagefehlern typischerweise zwischen 1,1 und 1,5 oder sogar höher.

3.1 Einflussfaktoren auf Kβ

Bezogen aufGearseikosumfangreiche technische Datenbank, der Kβ-Wert hängt ab von:

3.2 Praktischer Berechnungsansatz

In der Praxis wird der Lastverteilungsfaktor durch eine Kombination aus Folgendem bestimmt:

• Analyse der elastischen Verformung(Finite-Elemente-Methode oder analytische Modelle) unter Berücksichtigung der Durchbiegungen von Sonnenrad, Träger und Hohlrad.

• Monte-Carlo-Simulationvon Fertigungstoleranzen (Schwankung der Zahndicke, Fehler in der Stiftposition, Lagerspiel).

• Experimentelle Dehnungsmessstreifen- oder Drehmomentmessungan Prototypengetrieben.

GearseikosDas Ingenieurteam hat proprietäre Berechnungstools entwickelt, die die Standards ISO 6336 und AGMA 6123 mit spezifischen Korrekturfaktoren integrieren, die aus Tests in der Praxis abgeleitet wurden. Für ein typisches 3-Planeten-System mit AGMA-Klasse-11-Komponenten zeigt unsere Analyse Kβ-Werte zwischen 1,15 und 1,25 bei Nennlast. Durch die Verbesserung der Positionsgenauigkeit der Trägerstifte auf 10 μm und die Verwendung flexibler Stifte (eine Art Lastverteilungsmechanismus) reduzieren wir Kβ auf 1,05–1,10.

3.3 Designempfehlungen zur Minimierung von Kβ

Basierend auf unserer Erfahrung,Gearseikoempfiehlt:

• Angebenhöhere Fertigungspräzisionfür kritische Komponenten (insbesondere Träger und Zahnkranz).

• Anwendenkontrolliertes EinfahrenVerfahren (leichte Belastung bei mäßiger Geschwindigkeit über mehrere Stunden).

• VerwendenAufgekohlte und geschliffene Zahnrädermit einer Oberflächenhärte von 58–62 HRC.

• Vermeiden Sie übermäßige Planetenzahlen, es sei denn, es wird ein ausgeklügelter Lastverteilungsmechanismus eingesetzt.

• Berücksichtigen Sie dies bei Hochgeschwindigkeitsanwendungen (über 10 m/s Steigungsliniengeschwindigkeit).schwimmendes Sonnenrad oder schwimmendes HohlradEntwürfe.

4. Lastverteilungsmechanismen: Auswahlprinzipien undGearseikosBest Practices

Ein gut konzipierter Lastverteilungsmechanismus gleicht unvermeidbare Herstellungs- und Montagefehler aus und reduziert so Kβ. Es ist jedoch wichtig, das zu verstehenEin Lastverteilungsmechanismus kann die grundlegende Fertigungsgenauigkeit nicht ersetzen. Eine zu geringe Präzision beeinträchtigt die Wirksamkeit des Mechanismus, verursacht Vibrationen und Geräusche und kann letztendlich zu einem Getriebeausfall führen.

4.1 Gängige Arten von Lastverteilungsmechanismen

4.2GearseikosAuswahlrichtlinien

Bei der Entwicklung eines Planetengetriebes für einen Kunden folgt Gearseiko diesen Grundsätzen:

1. Halten Sie die Gesamtstruktur einfach– Vermeiden Sie Over-Engineering; Verwenden Sie schwebende Elemente nur bei Bedarf.

2. Sorgen Sie für eine hohe Servicezuverlässigkeit– Der Mechanismus darf keine zusätzlichen Fehlermodi hervorrufen (z. B. Ermüdung flexibler Stifte).

3. Sorgen Sie für einen reibungslosen und leisen Betrieb– Spielschwankungen und dynamische Anregung minimieren.

4. Maximieren Sie die Ladekapazität und Effizienz– Jegliche Reibung oder parasitäre Verluste müssen vernachlässigbar sein.

5. Kontrollieren Sie Produktions- und Wartungskosten– Wählen Sie Mechanismen, die mit unseren vorhandenen Präzisionsfähigkeiten herstellbar sind.

Beispielsweise wählte Gearseiko in einem aktuellen Projekt für einen Baumaschinenhersteller (Kettenantrieb für 30-Tonnen-Bagger) eineschwimmendes Sonnenrad kombiniert mit balligen Planetenradzähnen. Das Sonnenrad darf radial um 0,2–0,3 mm schwimmen und zentriert sich unter Belastung automatisch. Tests nach der Produktion zeigten eine Kβ-Reduzierung von 1,28 (ohne Schwimmer) auf 1,09 (mit Schwimmer) und eine um 35 % erhöhte Getriebelebensdauer.

4.3 Häufige Fallstricke, die es zu vermeiden gilt

• Verwendung eines schwimmenden Mechanismus als Krücke für schlechte Herstellung– Dies führt zu instabiler Lastverteilung und vorzeitigem Verschleiß.

• Dynamische Effekte ignorieren– Bei hohen Geschwindigkeiten können schwimmende Elemente instabil werden (Wirbel).

• Übermäßige Einschränkung des Systems– Beispielsweise kann die gleichzeitige Verwendung eines schwimmenden Sonnenrads und eines schwimmenden Hohlrads zu redundanten Einschränkungen führen.

Der Designüberprüfungsprozess von Gearseiko prüft diese Probleme systematisch und gewährleistet so einen robusten und zuverlässigen Betrieb unter allen spezifizierten Last- und Geschwindigkeitsbedingungen.

5. Kinematische Analyse: Die Grundlage der Zuverlässigkeitsvorhersage

Vor jeder Last- oder Spannungsberechnung ist eine gründliche kinematische Analyse unerlässlich. Für ein Planetengetriebe lautet die grundlegende kinematische Gleichung:
