Biegeermüdungsbruchmechanismus hochpräziser Zahnräder und Präventionsstrategien – professionelle Analyse vonGearseiko

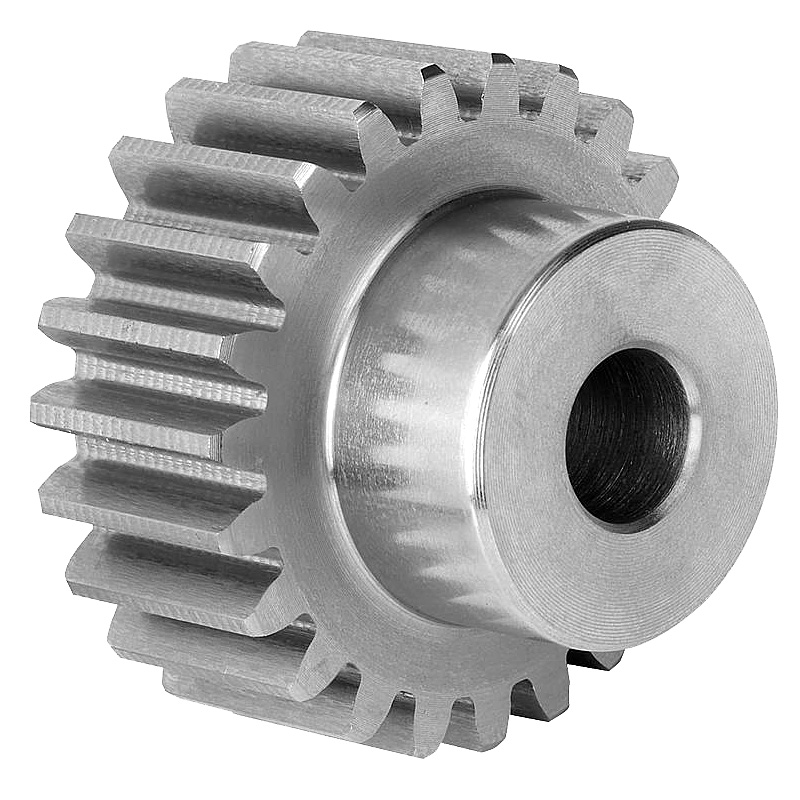

In modernen Kraftübertragungssystemen sind Getriebe Kernkomponenten, deren Zuverlässigkeit und Lebensdauer direkten Einfluss auf die Betriebssicherheit der Gesamtanlage haben. Unter den verschiedenen Versagensarten von Getrieben gilt der Biegeermüdungsbruch der Getriebezähne aufgrund seines plötzlichen Auftretens und seiner katastrophalen Folgen allgemein als die gefährlichste Versagensart.Gearseiko, ein Spezialist für die Herstellung hochpräziser Zahnräder, widmet sich seit langem der eingehenden Erforschung von Getriebeausfallmechanismen mit dem Ziel, die Biegeermüdungsbeständigkeit durch optimiertes Design, Materialauswahl und Prozesskontrolle zu verbessern. Dieser Artikel bietet eine professionelle Analyse des Auftretensmusters, des mechanischen Wesens und des Rissentwicklungsprozesses von Zahnbiegeermüdungsbrüchen und liefert wertvolle Erkenntnisse zur Verbesserung der Zuverlässigkeit von Getriebesystemen.

1. Ausbreitungseigenschaften und Gefahren von Biegeermüdungsbrüchen

Ein Biegeermüdungsbruch der Verzahnung ist selten ein Einzelfall. Unter zyklischer Belastung entstehen Ermüdungsrisse typischerweise zuerst an einem bestimmten Zahn und breiten sich dort aus. Wenn dieser Zahn plötzlich bricht, weil der verbleibende Querschnitt der äußeren Belastung nicht mehr standhalten kann, wird die ursprünglich von diesem Zahn getragene Belastung sofort auf die benachbarten Zähne übertragen. Da der konstruktive Belastungsspielraum benachbarter Zähne begrenzt ist, beschleunigt die zusätzliche Belastung die Anhäufung von Ermüdungsschäden, was zu aufeinanderfolgenden Brüchen des zweiten und dritten Zahns führt. Dieser Prozess geht mit einer schrittweisen Verstärkung der Aufprallenergie einher, was dazu führt, dass die Fehlerausbreitungsrate exponentiell ansteigt und möglicherweise zur vollständigen Zerstörung des gesamten Getriebes führt.Gearseiko hat in zahlreichen Fehlerfallanalysen festgestellt, dass das Verständnis derVersagensmechanismus und Frakturmuster des ersten gebrochenen Zahnsist der Schlüssel zur Unterbrechung dieser Kettenreaktion.

2. Mechanische Natur der Wurzelspannungsverteilung und Rissinitiierung

Wenn ein Zahnradpaar in Eingriff kommt, erzeugt die Kontaktbelastung an der Zahnflanke eine komplexe Spannungsverteilung am Zahnfuß. Eine genaue Finite-Elemente-Analyse und photoelastische Tests haben Folgendes bestätigt:Die maximale Zugspannung tritt an der Zahngrundfläche der belasteten Flanke auf– Dies ist die schwächste Stelle, wenn der Zahn einer Biegebelastung ausgesetzt ist. während die maximale Druckspannung an der Zahngrundfläche der gegenüberliegenden (unbelasteten) Flanke auftritt. Unterhalb des Schnittpunkts der Zahnmittellinie und des Fußkreises liegt ein theoretischer Spannungsnullpunkt.

Aufgrund der geometrischen Diskontinuität (Übergangskehlung) am Zahnfuß ist die Spannungskonzentration von großer Bedeutung. Abhängig von den Zahnprofilparametern, dem Kehlradius und dem Lastangriffspunkt ist dieDer Spannungskonzentrationsfaktor an der Wurzel der belasteten Flanke kann zwischen 1,4 und 2,5 variieren. Dies bedeutet, dass bereits bei einer Nennbiegespannung von 200 MPa die lokale Spitzenspannung bereits 500 MPa erreichen kann und damit die Ermüdungsgrenze des Materials deutlich überschreitet. Daher wird dieser Bereich unter zyklischer Belastung zum bevorzugten Ort für die Entstehung von Ermüdungsrissen.GearseikoReduziert in seiner Zahnradkonstruktion effektiv den Spannungskonzentrationsfaktor und minimiert das Risiko der Rissbildung durch die Optimierung des Zahnfußkehlradius und die Anwendung von Verfahren wie dem Wurzelstrahlen.

3. Rissausbreitungspfad und Bruchoberflächenmorphologie

Sobald ein Mikroriss an der Zahnfußoberfläche der belasteten Flanke entsteht, breitet er sich entlang der Richtung der maximalen Hauptspannung in Richtung Nullspannungspunkt aus. Mit zunehmender Risslänge verschiebt sich die neutrale Achse des verbleibenden tragenden Querschnitts und der ursprüngliche Spannungsnullpunkt verschiebt sich dynamisch nach unten in Richtung Wurzel der unbelasteten Flanke. Dieser Prozess folgt dem Gesetz des stabilen Risswachstums in der Bruchmechanik, wobei die Risswachstumsrate eng mit dem Spannungsintensitätsfaktorbereich zusammenhängt.

Wenn der Riss eine kritische Größe erreicht, kann der Nettoquerschnitt des verbleibenden Materials der äußeren Belastung nicht mehr standhalten und der Zahn bricht innerhalb von Millisekunden spröde. Auf der makroskopischen Bruchfläche lassen sich zwei typische Bereiche deutlich unterscheiden:

• Rissausbreitungszone: glatt, flach, oft mit strandmarkierten Ermüdungsstreifen, mattgrau erscheinend – dies ist die Spur eines langsamen Ermüdungsrisswachstums.

• Momentane Bruchzone: rau, mit metallischem Glanz und deutlichen duktilen Rissmerkmalen (z. B. Scherlippen), was den schnellen Überlastbruch beim endgültigen Versagen widerspiegelt.

Diese zusammengesetzte Bruchmorphologie (glatte Zone + raue Zone) ist ein typisches Zeichen für Biegeermüdungsversagen.Gearseikos Das Fehleranalyselabor ist mit Mikroskopen mit hoher Vergrößerung und Rasterelektronenmikroskopen ausgestattet, um Bruchmerkmale genau zu identifizieren und Kunden eine präzise Ursachendiagnose zu liefern.

4. Kettenversagensmechanismus nach dem ersten Zahnbruch

Das Auftreten des ersten gebrochenen Zahns bedeutet nicht nur den Ausfall eines einzelnen Bauteils, sondern verändert auch das dynamische Verhalten des gesamten Zahnradpaares grundlegend. Das tatsächliche Zahnprofil des gebrochenen Zahns trennt sich vom theoretischen Zahnprofil und verteilt die Eingriffskräfte neu, die ursprünglich gleichmäßig auf mehrere Zähne verteilt waren. Die beiden benachbarten Zähne werden zusätzliche Belastungen tragen, die weit über ihre Auslegungswerte hinausgehen, wodurch sich ihre Biegespannung sofort um 30 bis 50 % erhöhen kann. Gleichzeitig regt die durch den Bruch erzeugte Stoßanregung die natürlichen Schwingungsmodi des Zahnradpaars an, was zu einer erheblichen Erhöhung der Schwingungsbeschleunigung, einer Verschlechterung des Eingriffsgeräuschs und einer drastischen Verringerung der Laufruhe und Betriebszuverlässigkeit des Getriebes führt.

Was noch schwerwiegender ist, ist, dass die benachbarten Zähne unter hoher Belastung viel schneller in die Stadien der Entstehung und Ausbreitung von Ermüdungsrissen eintreten und so eine positive Rückkopplungsschleife aus „Zahnbruch – Lastumverteilung – beschleunigte Ermüdung – weiterer Zahnbruch“ bilden.Gearseikos Die Erfahrung zeigt, dass, wenn die Anlage nicht zeitnah nach dem ersten Zahnbruch zur Inspektion abgeschaltet wird, das gesamte Getriebe innerhalb weniger Stunden völlig wirkungslos werden kann.

5.GearseikosAnti-Ermüdungs-Design und -Lösungen

Basierend auf einem tiefen Verständnis des Biegeermüdungsbruchmechanismus,Gearseiko setzt bei der Herstellung hochpräziser Zahnräder folgende Kernstrategien um:

1. Optimierte Zahnfußgeometrie: Kehlkonstruktion mit großem Radius kombiniert mit Finite-Elemente-Optimierung, um den Spannungskonzentrationsfaktor unter 1,6 zu halten.

2. Hochreine Materialien: Verwendung vakuumentgaster oder elektroschlackeumgeschmolzener legierter Stähle zur Reduzierung nichtmetallischer Einschlüsse und anderer Rissquellen.

3. Oberflächenintegritätsprozesse: Zahnwurzel-Kugelstrahlen plus Schleifen/Polieren, um eine vorteilhafte Druckeigenspannungsschicht einzuführen, die die Rissbildung wirksam verhindert.

4. Vollständiges Inspektionssystem: Magnetpulverprüfung und Eigenspannungsprüfung an der Zahnwurzel für jede Charge, um eine fehlerfreie Lieferung sicherzustellen.

Durch diese technischen MaßnahmenGearseiko Präzisionsgetriebe erreichen unter zyklischen Schwerlastbedingungen eine Biegeermüdungslebensdauer, die zwei- bis dreimal höher ist als die Industriestandards und bieten zuverlässige Getriebelösungen für Kunden in den Bereichen Windkraft, Luft- und Raumfahrt, High-End-Werkzeugmaschinen und Fahrzeuge mit neuer Energie.

Für weitere Informationen zur Getriebeausfallanalyse oder maßgeschneiderten Anti-Ermüdungs-Getriebelösungen wenden Sie sich bitte an dieGearseiko technisches Team. Wir sind bereit, professionelle technische Unterstützung zu leisten.

Dieser Artikel basiert aufGearseikosEigenes Wissen und praktische Erfahrung in der Getriebeausfallanalyse.
