    Präzisionslösung für Schräg- und Fischgrätzahnräder

    Autor: Cash
    2026-06-05
    {当前产品的产品关键词轮巡使用}

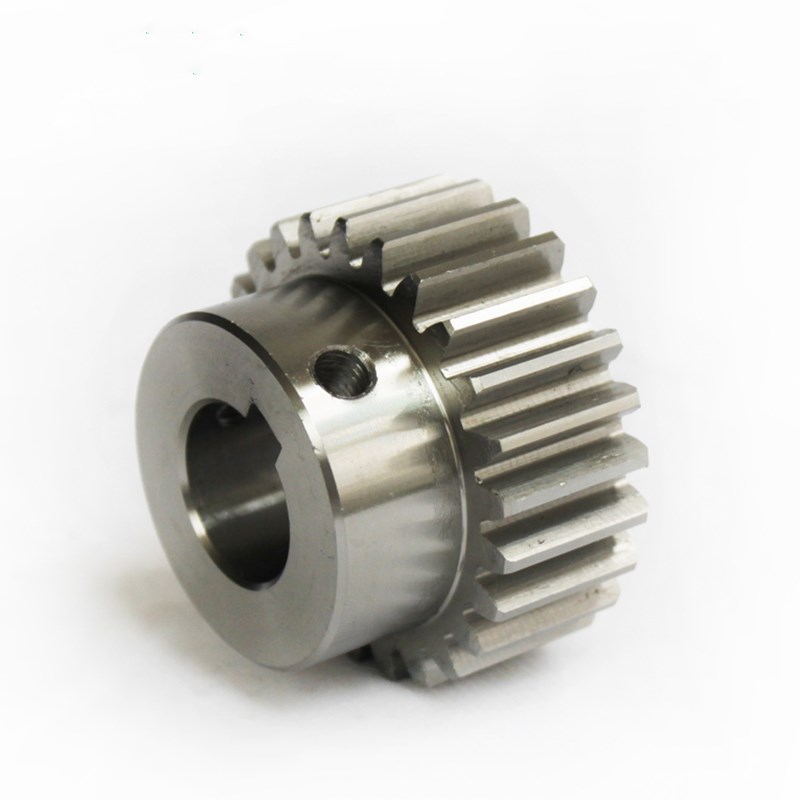

    Stirnseitige Parameter-Zahnräder: Präzisionslösung für Schräg- und Fischgrätzahnräder | Gearseiko

    Bei der Konstruktion hochgenauer Verzahnungen greifen Konstrukteure meist auf normierte Normalparameter zurück. Für Schrägzahnräder und Fischgrätzahnräder mit speziellem Fertigungsverfahren ist jedoch das Berechnungssystem nach stirnseitigen Parametern unverzichtbar. Gearseiko fertigt hochwertige Evolventen-Außenstirnzahnräder auf Basis stirnseitiger Auslegungsdaten; diese Spezialauslegung punktet bei Werkzeugausnutzung, Fertigungsflexibilität und Zahnkonturgenauigkeit komplexer Schrägverzahnungen.Fordern Sie eine kostenlose technische Beratung und individuelles Angebot für stirnseitig ausgelegte Zahnräder an.

    Vorteile der stirnseitigen Parameterauslegung bei der Fertigung

    Bei Bearbeitung mit Kammfräsern oder scheibenförmigen Stoßfräsern bleibt die stirnseitige Zahnkontur (Druckwinkel, Zahnhöhe) unverändert. Der Schrägungswinkel lässt sich frei nach Anwendungsbedarf festlegen, ohne nennenswerte Änderung der radialen Zahnabmessungen. Ein einziges, nach Stirnparametern ausgelegtes Werkzeug bearbeitet Zahnräder mit unterschiedlicher Zahnzahl – bei Auslegung nach Normalparametern entfällt dieser Werkzeugvorteil nicht.

    Gearseikos verbindliche Konstruktionsregeln für Stirnparameter-Zahnräder

    1. Nennschrägungswinkel abgestimmt auf Stoßfräsmaschinen
    • SYKES-SE (UK): 15°,20°,30° für Schräg- und Fischgrätzahnräder
    • Sunderland 305DH, Y87315 Fischgrätzahnfräse: fest 30° Nennschrägung
    1. Stirnmodul als zentraler Auslegungsbezug Modul, Zahnhöhenkoeffizient und Radialspielkoeffizient werden stets auf der Stirnseite definiert.
    2. Druckwinkel je nach Werkzeugtyp
    • Kammfräser: 20° stirnseitiger Nenndruckwinkel
    • Scheiben-Stoßfräser: 17,5° Normaldruckwinkel als Auslegungsgrundlage
    1. Tatsächlicher Schrägungswinkel Kammfräsbearbeitung: Istschrägung = Nennschrägung; Scheibenfräsen: Istwinkel ergibt sich aus Fräser-Nenndurchmesser und Maschinenführungssteigung, begrenzt durch genormte Fräserabmessungen.

    Fertigungsvorteile & Maschinenausstattung

    Hauptnutzen ist hohe Werkzeuguniversalität zur Senkung von Werkzeugkosten und Rüstzeiten. Einfache Standard-Stoßfräsmaschinen können keine Schrägverzahnung fertigen; Gearseiko nutzt universelle Hochleistungs-Stoßzentren zur mikrongenauen Herstellung komplexer Konturen.

    Gründe für die Zusammenarbeit mit Gearseiko

    • Umfangreiches Know-how zur stirnseitigen Auslegung nach industriellen Anforderungen
    • Optimierte Werkzeugauslegung zur Kostenreduktion
    • Strenge Maßtoleranzen für leisen Lauf und hohe Tragfähigkeit
    • Individuelle Anpassung der Schrägung nach vorhandener Kundenmaschine

    Einsatzbereich & Service

    Trotz dominierender Normalparameterauslegung ist das Stirnparameter-System unentbehrlich für Antriebe mit hoher Werkzeugwechselhäufigkeit. Unsere Zahnräder kommen bei Industriereduktoren, Schiffsantrieben und Hochgeschwindigkeitskompressoren zum Einsatz. Kontaktieren Sie uns für eine individuelle Auslegung Ihrer Schräg- oder Fischgrätzverzahnung.
    Häufig gestellte Fragen (FAQ)
    F1: Weshalb sind stirnseitige Parameter für Kamm-/Scheibenfräsverfahren erforderlich?
    A1: Festbleibende Stirnkontur erlaubt Nutzung eines Werkzeugs für unterschiedliche Zahnzahlen.
    F2: Übliche Nennschrägungswinkel gängiger Fräsmaschinen?
    A1: SYKES-SE:15/20/30°, Sunderland-Anlagen fest 30°.
    F3: Unterschied des Nenndruckwinkels je Fräswerkzeug?
    A3: Kammfräser 20° stirnseitig; Scheibenstoßfräser 17,5° normal.
    F4: Bestimmung des tatsächlichen Schrägungswinkels?
    A4: Kammfräsen entspricht Nennwert; Scheibenfräsen abhängig von Fräserdurchmesser und Maschinensteigung.
    F5: Typische Einsatzfelder unserer Zahnräder?
    A5: Schwerindustrie, Schiffsantriebe und Hochdruckkompressoren.
