Präzisionslösung für erhöhte Zahnfestigkeit
Autor: Cash
2026-06-12
Wälzfräsen von Kurzverzahnungen: Präzisionslösung für erhöhte Zahnfestigkeit | Gearseiko
Bei Hochlastgetrieben, Bergbaumaschinen, Luft- und Raumfahrtanlagen und weiteren hochbelasteten Anwendungen bestimmt die Zahnfestigkeit maßgeblich die Systemzuverlässigkeit. Gegenüber herkömmlichen Stirnzähnen verbessern Kurzverzahnungen die Zahnfußfestigkeit deutlich, während der Teilkreisdurchmesser unverändert bleibt. Daher sind sie die ideale Wahl für hochwertige Antriebssysteme.

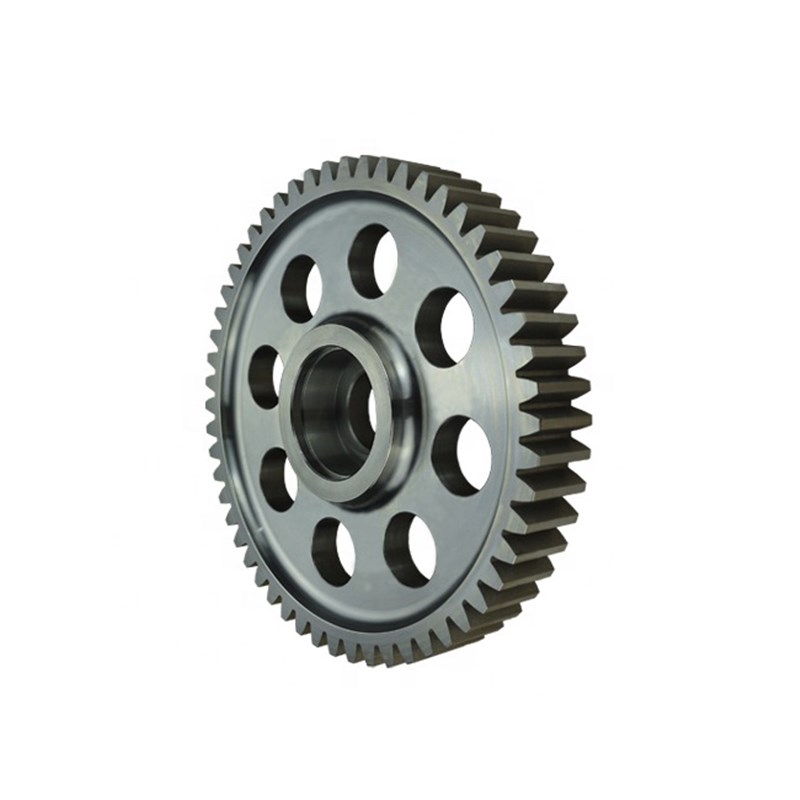

Was ist ein Kurzverzahnungszahnrad?
Ein Kurzverzahnungszahnrad hat einen Kopfhöhenfaktor \(h^*=0,8\) und einen Spielfaktor \(c^*=0,3\), woraus ein Fußhöhenfaktor von 1,1 resultiert. Die gesamte Zahnhöhe beträgt nur 1,9m (1,9-faches Modul), während bei einem Standardzahnrad die Zahnhöhe 2,25m beträgt (Kopfhöhenfaktor 1,0, Spielfaktor 0,25).
Diese Konstruktion bietet zahlreiche Vorteile:
- Der Teilkreisdurchmesser bleibt gleich, sodass uneingeschränkte Austauschbarkeit mit Standardzahnrädern gegeben ist.
- Gleichbleibende Zahn- und Lückenbreite gewährleisten einen ruhigen Lauf.
- Kopf- und Fußkreis rücken näher zum Teilkreis; der verstärkte Zahnfuß erhöht die Biegefestigkeit.
- Größeres Radialspiel verbessert Schmierung und Wärmeabfuhr.
Verfahren zum Wälzfräsen von Kurzverzahnungen
Gearseiko nutzt zwei bewährte Verfahren zum Fräsen von Kurzverzahnungen auf Wälzfräsmaschinen.
1. Direktfräsen mit spezialisiertem Kurzverzahnungs-Wälzfräser
Der Einsatz eines passenden Kurzverzahnungs-Fräsers ist die einfachste Methode. Seine Zahnform stimmt exakt mit der Kurzverzahnung überein, sodass eine vollständige Bearbeitung in einem Arbeitsgang möglich ist. Das Verfahren ist effizient, liefert konstante Genauigkeit und eignet sich hervorragend für die Serienfertigung.
2. Modifiziertes Fräsen mit Standard-Wälzfräser
Wenn kein spezieller Fräser verfügbar ist, kann auch ein Standardfräser verwendet werden. Stellen Sie die radiale Schnitttiefe auf 1,9m statt der üblichen 2,25m ein. Da ein Standardfräser grundsätzlich zu dicke Zähne erzeugt, kommen vier Präzisionskorrekturverfahren zum Einsatz:
-
Axialverschiebung des Fräsers Nach dem Fräsen bis 1,9m Tiefe den Fräser vertikal zurückfahren (ohne Trennung des Teilgetriebes) und um den berechneten Wert Δ axial verschieben, um eine Zahnflanke zu bearbeiten. Anschließend entgegengesetzt verschieben und die zweite Flanke fräsen. Ein einfaches Verfahren für die Praxis.
-
Drehung des Fräsers Schnitttiefe beibehalten, Teilgetriebe lösen (ohne Teilverlust) und den Fräser um einen definierten Winkel θ drehen, um eine Flanke zu bearbeiten. Danach um 2θ entgegengesetzt drehen und die zweite Flanke fertigstellen. Benötigt Winkelmessgeräte, erreicht aber hohe Genauigkeit.
-
Anpassung des Fräswinkels Der Kopf eines Standardfräsers ist höher als der Zahnfuß der Kurzverzahnung. Bei voller Schnitttiefe löst sich die Fräser-Teillinie vom Zahnrad-Teilkreis und erzeugt eine positive Profilverschiebung. Durch leichte Korrektur des Fräswinkels laufen beide Teillinien wieder zusammen, sodass beide Flanken gleichzeitig bei 1,9m Tiefe bearbeitet werden können.
-
Weitere Kompensationsverfahren Je nach Maschinenausstattung können CNC-gesteuerte Zahnbreitenkorrektur oder spezielle Einstellwerkzeuge verwendet werden.

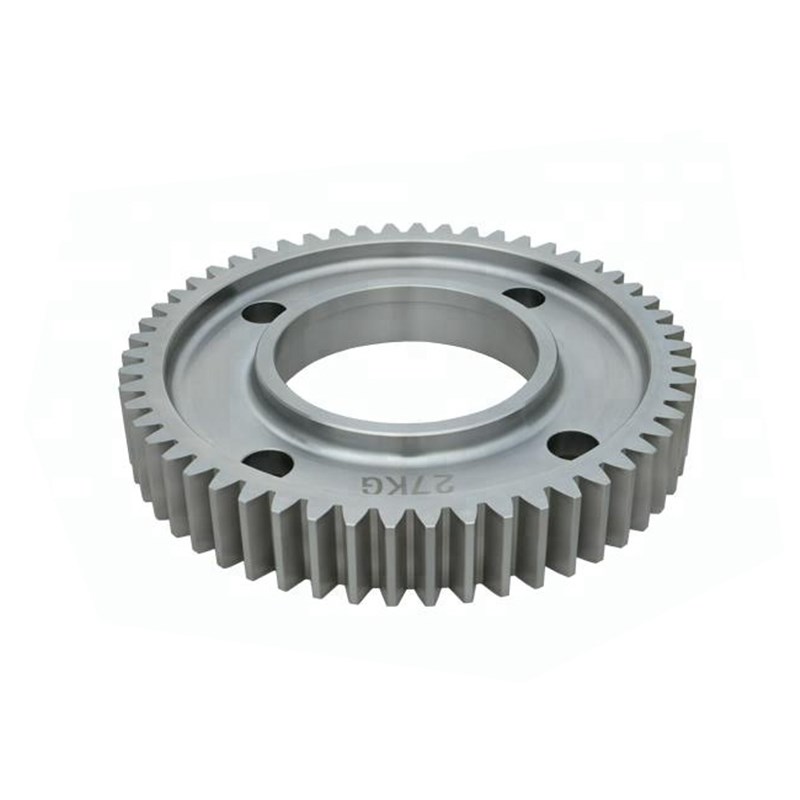

Gearseikos Kompetenz bei der Fertigung von Kurzverzahnungen
Als Hersteller hochpräziser Hochlastzahnräder verfügen wir über langjährige Erfahrung mit Kurzverzahnungen:
- Modernste Ausstattung: Mehrere hochpräzise CNC-Wälzfräsmaschinen für Spezial- und Standardfräser.
- Flexible Prozesse: Beherrschung von Axialverschiebung, Fräserdrehung, Winkelanpassung und weiteren Korrekturverfahren.
- Strenge Qualitätskontrolle: Jedes Zahnrad wird auf Zahnprofil und Zahnleiste geprüft, um die Zahnbreite sicherzustellen.
- Hochwertige Werkstoffe & Nachbehandlung: Verwendung hochfester Legierungsstähle sowie Einsatzhärten und Kugelstrahlen zur Verlängerung der Zahnfuß-Ermüdungslebensdauer.
Einsatzempfehlungen für Kurzverzahnungen
Wählen Sie Kurzverzahnungen bei folgenden Anforderungen:
- Biegeermüdung am Zahnfuß ist die Hauptausfallursache.
- Bauraum ist begrenzt und größere Module sind nicht realisierbar.
- Hohe Stoßbelastungen erfordern einen höheren Sicherheitsfaktor.
- Schlechte Schmierverhältnisse erfordern ein vergrößertes Radialspiel.
Fazit
Kurzverzahnungen sind keine einfachen Ersatzprodukte, sondern spezialisierte Lösungen zur Festigkeitsoptimierung. Gearseiko bietet einen Komplettservice von der Zahnradkonstruktion über das Wälzfräsen bis hin zum Härten und Präzisionsmessen. Ob für Schwerlastgetriebe, Windkraftgetriebe oder Sonderfahrzeuge – wir entwickeln das passende Fertigungsverfahren und die optimale Zahnbreitenkorrektur abgestimmt auf Ihre Betriebsbedingungen.
Kontaktieren Sie unser Technikteam für Angebote und Ingenieurunterstützung rund um Kurzverzahnungen.
Gearseiko – Präzise Kurzverzahnungen, konstruiert für maximale Festigkeit.
Häufig gestellte Fragen (FAQ)
F1: Welche Hauptparameter kennzeichnen eine Kurzverzahnung?
A1: Kopfhöhenfaktor 0,8, Spielfaktor 0,3, gesamte Zahnhöhe 1,9m.
F2: Welche Vorteile bieten Kurzverzahnungen?
A2: Höhere Zahnfuß-Biegefestigkeit, uneingeschränkte Austauschbarkeit, bessere Schmierung und Wärmeabfuhr.
F3: Welche zwei Hauptverfahren gibt es zum Wälzfräsen von Kurzverzahnungen? A3: Direktfräsen mit spezialisiertem Fräser und modifiziertes Fräsen mit Standardfräser.
F4: Warum benötigt man beim Standardfräser eine Korrektur?
A4: Ein Standardfräser erzeugt zu breite Zähne am Teilkreis, daher ist eine Zahnbreitenkorrektur erforderlich.
F5: Für welche Anwendungen eignen sich Kurzverzahnungen besonders?
A5: Hochlast-, stoßbelastete und bauraumbegrenzte Antriebe mit Zahnfuß-Biegeermüdung.
