Häufige Fehler beim Zahnstoßen und systematische Lösungen – Gearseikos Ansatz für die Präzisionszahnradfertigung | Gearseiko

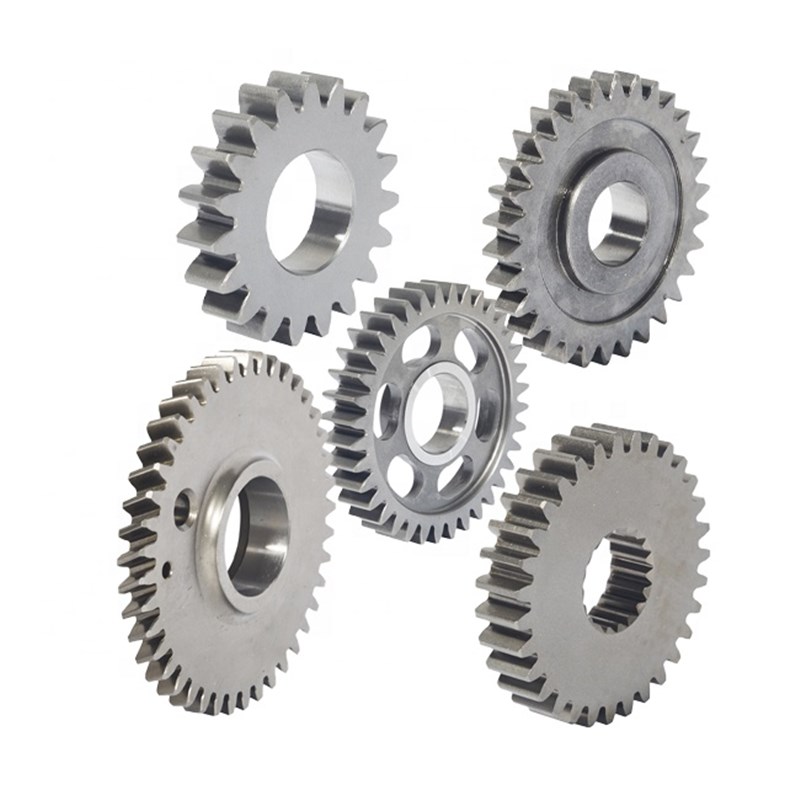

Einleitung
Das Zahnstoßen zählt zu den anspruchsvollsten Verfahren der Zahnradherstellung. Im Gegensatz zum Zahnfräsen verfügen Zahnstoßmaschinen über zwei voneinander unabhängige Indexiergetriebe: ein Schneckenradpaar am Fräskopf und ein weiteres am Werkzeugtisch. Diese Doppelantriebskonstruktion vervielfältigt Einflussfaktoren, wodurch die Ursachen von Bearbeitungsfehlern komplex und miteinander verknüpft sind.
Bei der Fertigung hochpräziser Zahnräder führen bereits Abweichungen im Mikrometerbereich zu Ausschuss. Als Hersteller hochwertiger Präzisionszahnräder erkennt Gearseiko, dass Fehler beim Zahnstoßen aus vielfältigen, wechselwirkenden Quellen entstehen. Neben externen Störgrößen wie Temperaturschwankungen, Fundamentschwingungen und Maschinenverformungen sind die zentralen Einflussgrößen: geometrische Genauigkeit des Zahnstoßfräsers, Einspanngenauigkeit von Fräser und Werkstück, kraft- und thermisch bedingte Verformungen des gesamten Prozesssystems (Maschine, Vorrichtung, Dorn, Rohling), inherent geometrische Genauigkeit der Maschine sowie die Indexiergenauigkeit der gesamten Übertragungskette.
Fehler beim Zahnstoßen entstehen kaum durch einen einzelnen Faktor, sondern meist durch überlagerte Störeinflüsse. Die Fachkompetenz erfahrener Zahnstoßtechniker besteht darin, die dominante Fehlerursache zu identifizieren und durch systematische Versuche zielgerichtete Korrekturmaßnahmen einzuleiten, um die Ausbeute an qualitätsgerechten Zahnrädern zu maximieren. Auf Basis jahrelanger Praxiserfahrung bei Gearseiko werden im Folgenden die häufigsten Zahnstoßdefekte sowie deren systematische Gegenmaßnahmen erläutert.
1. Zu große Schwankung der Basissehne (ΔFw)
Die Schwankung der Basissehne ist ein zentraler Indikator für die kinematische Genauigkeit des Zahnrads und einer der am häufigsten auftretenden Bearbeitungsfehler.
Hauptursachen
- Exzentrizität des Schneckenradsatzes am Fräskopf oder der Hauptspindel;
- Fertigungsfehler des Zahnstoßfräsers selbst oder Radial-/Axialrundlauf durch unsachgemäße Fräsermontage;
- Instabiler Radialvorschubmechanismus mit Schwingungen beim Ein- und Ausfahren;
- Taumelbewegungen des Werkzeugtisches oder gestörter Ausrückmechanismus des Fräsers;
- Unganzahliges Verhältnis zwischen Fräserzähnen (zc) und Werkstückzähnen (z): Bei z/zc ≠ Ganzzahl treten kumulierte Fehler im Überlappungsbereich von Schnittbeginn und Schnittende auf.
Systematische Lösungen von Gearseiko
- Überholung und Kalibrierung des Fräskopfantriebs zur Beseitigung von Spindelexzentrizität; Rundlaufprüfung vor jeder Fräsermontage, Austausch verformter Spannscheiben;
- Demontage, Schmierung und Reparatur des Radialvorschubs zur Gewährleistung eines ruckfreien Vorschubs; Feinjustage des Ausrückmechanismus für glattes Zurückziehen des Fräsers ohne Stöße;
- Prozessoptimierung bereits in der Konstruktion: Bevorzugung von Zahnstoßfräsern mit Zahnzahl als ganzzahliges Vielfaches der Werkstückzähne, um Fehlerüberlagerungen zu vermeiden;
- Bei unvermeidbaren unganzahligen Verhältnissen Einsatz einer Fehlerkompensation über beide Schneckenradpaare: Anpassung der Montagephase von Fräskopf- und Tischschneckenrad, sodass ihre kumulierten Indexierfehler gegenseitig aufheben.
2. Kumulative Teilungsabweichung und Einzenteilungsfehler
Die kumulative Teilungsabweichung (ΔFp) beeinträchtigt unmittelbar den ruhigen Lauf des Getriebes und verstärkt Vibrationen und Geräusche; Einzenteilungsfehler verursachen stoßweisen Eingriff während des Betriebs.
Hauptursachen
- Kumulative Teilungsabweichung: Starker Verschleiß oder zu großes Eingriffsspiel der Indexierschneckenradpaare am Tisch und Fräskopf; übermäßiger Radialrundlauf des Werkzeugtisches; zu großer Stirnrundlauf der Fräserspindel; ungenaue Kontur des Vorschubnockens; verformter Positionierdorn oder schiefe Einspannung des Rohlings.
- Einzenteilungsfehler: Zu großes Axialspiel der Indexierschnecke; übermäßiges einseitiges Endbearbeitungsaufmaß an den Zahnflanken.
Systematische Lösungen von Gearseiko
- Einstellung des Eingriffsspiels beider Indexierschneckenradpaare auf den Normbereich; Austausch stark abgenutzter Schnecken und Räder bei Pitting oder starkem Verschleiß;
- Präzises Schaben der konischen Kontaktflächen von Tischspindel und Maschinengehäuse zur Beseitigung von Taumeln durch unvollständigen Flächenkontakt;
- Neuinstallation des Fräsers mit Umlagerung zur Fehlerkompensation; Nachschleifen der Spindelstirnfläche bei dauerhafter Verkippung;
- Standardisierte Werkstückeinspannung: Gewährleistung vollständiger Koaxialität von Positionierdorn und Tischdrehachse; Parallelität der Referenzstirnfläche des Rohlings zur Positionierbohrung; Einsatz ebener, spanfreier Spannscheiben ohne Kratzer zur Vermeidung von Rohlingverkippungen.
3. Zahnprofilfehler
Zahnprofilabweichungen zerstören die theoretische konjugierte Eingriffskontur, führen zu ungleichmäßigen Kontaktbildern, erhöhtem Verschleiß und verkürzter Lebensdauer von Zahnradpaaren.
Hauptursachen
- Zu großes Axialspiel der Indexierschnecke oder außer Toleranz liegende Bauteile der gesamten Übertragungskette;
- Übermäßiger Radialrundlauf der Tischdreheinheit;
- Starker Stirnrundlauf der Fräserspindel nach Montage;
- Schlechte Nachschleifqualität des Fräsers mit ausgebrochenen oder stumpfen Schneidkanten;
- Überlagerte Radial- und Axialrundlauffehler bei der Fräsermontage.
Systematische Lösungen von Gearseiko
- Stückweise Prüfung aller Übertragungsbauteile, Einstellung des Schneckenaxialspiels auf Normwert, Austausch untauglicher verschlissener Teile;
- Einführung eines durchgängigen Lebenszyklus-Managements für Fräser: Maßprüfung bei Neuanlieferung, festgelegte Nachschleifintervalle je Bearbeitungsmenge und rechtzeitige Aussonderung stark abgenutzter Werkzeuge zur Sicherstellung konstanter Schneidkantengenauigkeit;
- Nachschleifen der Spannscheiben zur Verbesserung der Ebenheit und Reduzierung des Montagerundlaufs; Umlagerung des Fräsers zur Ausgleichung verbleibender Exzentrizität.
4. Zahnflankenverlaufsabweichung (Steigungsfehler)
Zu große Abweichungen im Zahnflankenverlauf bedeuten uneinheitliche Steigung über die gesamte Zahnbreite und verursachen einseitigen Teilkontakt sowie konzentrierte Spannungen während des Eingriffs.
Hauptursachen
- Achsversatz zwischen Fräserspindelachse und Drehachse des Werkzeugtisches (schiefer Kreuzwinkel);
- Hoher Radial-/Axialrundlauf des montierten Zahnstoßfräsers;
- Verkippter Rohling durch unebene Spannscheiben oder verschmutzte Anlageflächen.
Systematische Lösungen von Gearseiko
- Neue Montage und Kalibrierung des gesamten Fräskopfs zur Korrektur der Parallelität von Spindel- und Tischachse;
- Feinbearbeitung der Spannscheiben zur Beseitigung unebener Stirnflächen, die eine Fräserverkippung verursachen; standardisierte Reinigung aller Positionier-Kontaktflächen vor der Einspannung;
- Iterative Kalibrierung per Versuchsschnitt bei Hochpräzisionszahnrädern: Schrittweise Anpassung der Ausrichtungsparameter anhand von 3D-Messdaten der Zahnsteigung, bis die Abweichung die Toleranz erfüllt.
5. Schlechte Oberflächenrauheit der Zahnflanken
Hohe Oberflächenrauheit senkt die Tragfähigkeit des Zahnrads, verstärkt Laufgeräusche und beschleunigt Kontaktmüdungsverschleiß.
Hauptursachen
- Genauigkeitsverlust der Übertragungskette mit periodischen Schwingungen und Schneidstößen während der Hin- und Hübe beim Stoßen;
- Unvollständiger Flächenkontakt zwischen Tischspindel und konischen Führungsflächen des Gehäuses;
- Zu großes Axialspiel der Indexierschnecke oder übermäßiges Eingriffsspiel des Schneckenradpaars;
- Störung des Fräserausrückmechanismus mit Kratzern auf fertigen Zahnflanken beim Rückhub;
- Unzureichende Fräsernachschleifung, stumpfe Schneidkanten, unpassend hoher Vorschub;
- Lose Werkstückeinspannung mit Schneidschwingungen;
- Unzureichender Kühlmittelstrom, verschmutztes Kühlmittel oder ungünstige Einspritzwinkel ohne zeitnahe Spanabfuhr.
Systematische Lösungen von Gearseiko
- Vollständige Prüfung des Maschinenantriebs auf schwingungsanfällige Bauteile, Reparatur oder Austausch defekter Einheiten; präzises Schaben der konischen Führungsflächen für vollflächigen Kontakt; Einstellung von Distanzscheiben zur Begrenzung des Schneckenaxialspiels und Optimierung der Schneckenlagerung zur Verringerung des Eingriffsspiels;
- Einstellung des Ausrückhubs zur glatten Rückbewegung des Fräsers ohne Kratzen fertiger Zahnflanken;
- Optimierte abgestimmte Schnittparameter: angepasste Stoßgeschwindigkeit, Umlaufvorschub und Kühlmittelmenge; regelmäßige Filterung und Austausch des Kühlmittels zur Erhaltung der Sauberkeit;
- Standardisierung des Einspannmoments zur Beseitigung von Mikroschwingungen des Rohlings während des Schwerstschneidens; dauerhafte Einhaltung einer Oberflächenrauheit unter Ra 3,2 μm.

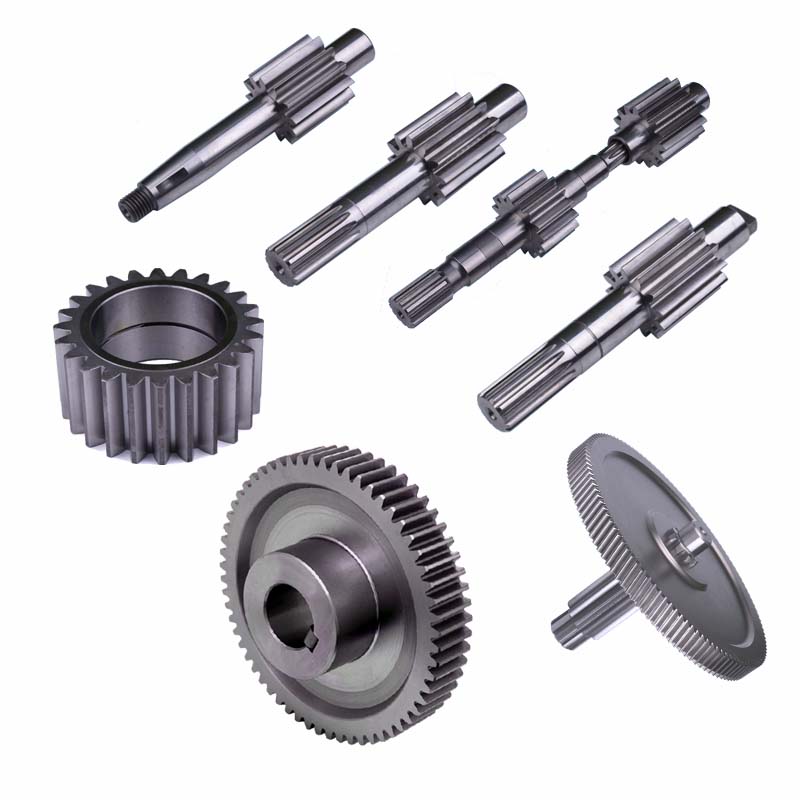

Fazit
Jeder Fehler beim Zahnstoßen entsteht durch die Überlagerung mehrerer Fehlerquellen – es gibt keine universelle Lösung für alle Defekte. Die Wettbewerbsstärke von Herstellern hochpräziser Zahnräder liegt in der genauen Identifizierung der dominierenden Störgröße und der geschlossenen Fehlerunterdrückung durch systematische ingenieurtechnische Steuerung.
Gearseiko integriert die Fehlervermeidung durchgängig in alle Fertigungsstufen: von der frühen Prozessauslegung (passende Fräserzahnzahl, Fehlerkompensation über beide Schneckenradpaare), durchgängiges Werkzeuglebenszyklus-Management, regelmäßige Wartung des Maschinenantriebs bis hin zur strengen Einspannkontrolle und dimensionellen Endmessung jedes Rohlings. Jede potenzielle Fehlerquelle wird quantifiziert, überwacht und auf Mikrometer-Toleranzen begrenzt.
Bei der Fertigung hochwertiger Präzisionszahnräder gibt es keine Abkürzungen. Nur durch tiefgreifendes Verständnis der Fehlerentstehung und präzise Steuerung jeder Einflussgröße lassen sich dauerhaft hochwertige, langlebige Antriebszahnräder fertigen. Gearseiko – Fachkompetenz für maximale Zahnradpräzision.
Häufig gestellte Fragen (FAQ)
F1: Was verursacht starke Schwankungen der Basissehne ΔFw beim Zahnstoßen?
A1: Hauptursachen sind Fräserspindelexzentrizität, Montagerundlauf des Fräsers, instabiler Radialvorschub, Tischtaumeln sowie unganzahliges Verhältnis von Fräser- und Werkstückzähnen mit überlagerten Fehlern. Gearseiko nutzt die Phasenkompensation beider Schneckenradpaare zur Unterdrückung dieses Defekts.
F2: Wo liegt der Unterschied zwischen kumulativer Teilungsabweichung und Einzenteilungsfehler?
A2: Die kumulative Teilungsabweichung entsteht hauptsächlich durch abgenutzte Indexierschneckenräder und Tischrundlauf und beeinträchtigt den allgemeinen Lauf; Einzenteilungsfehler gehen meist auf Schneckenaxialspiel und ungleichmäßiges Endaufmaß zurück und verursachen stoßweisen Eingriff.
F3: Wie lassen sich Zahnprofilfehler beim Zahnstoßen effektiv senken?
A3: Einstellung des Axialspiels der Übertragungsschnecken, Austausch abgenutzter Antriebsteile, strenge regelmäßige Nachschleifung der Fräser und Nachschleifen der Spannscheiben zur Verringerung des Montagerundlaufs.
F4: Woran entsteht eine zu große Zahnflankenverlaufsabweichung (Steigungsfehler)?
A4: Achsversatz zwischen Fräserspindel und Werkzeugtisch, hoher Montagerundlauf des Fräsers sowie verkippte Rohlinge durch unebene Spannscheiben; bei Hochpräzisionszahnrädern erfolgt eine iterative Kalibrierung per Versuchsschnitt.
F5: Zahlreiche Faktoren verschlechtern die Zahnflankenrauheit, welche umfassende Lösung bietet Gearseiko?
A5: Überprüfung und Beseitigung aller Schwingungsquellen im Maschinenantrieb, Schaben der konischen Tischführungen, Einstellung des Ausrückmechanismus, Optimierung von Schnittgeschwindigkeit und Vorschub, Austausch verschmutzten Kühlmittels sowie standardisiertes Einspannmoment zur Vermeidung von Schneidschwingungen.
F6: Warum sind Fehler beim Zahnstoßen schwieriger zu diagnostizieren als beim Zahnfräsen?
A6: Zahnstoßmaschinen besitzen zwei unabhängige Indexierschneckenradpaare (Fräskopf + Werkzeugtisch), wodurch zwei voneinander gekoppelte Fehlerquellen entstehen; Defekte überlagern sich und erfordern eine mehrdimensionale systematische Prüfung und Kompensation.
