Auswählen geometrischer Toleranzen für Präzisionszahnräder
Autor: Cash
2026-05-19
Auswählen geometrischer Toleranzen für Präzisionszahnräder: Wie man Genauigkeit und Kosten in Einklang bringt | Gearseiko

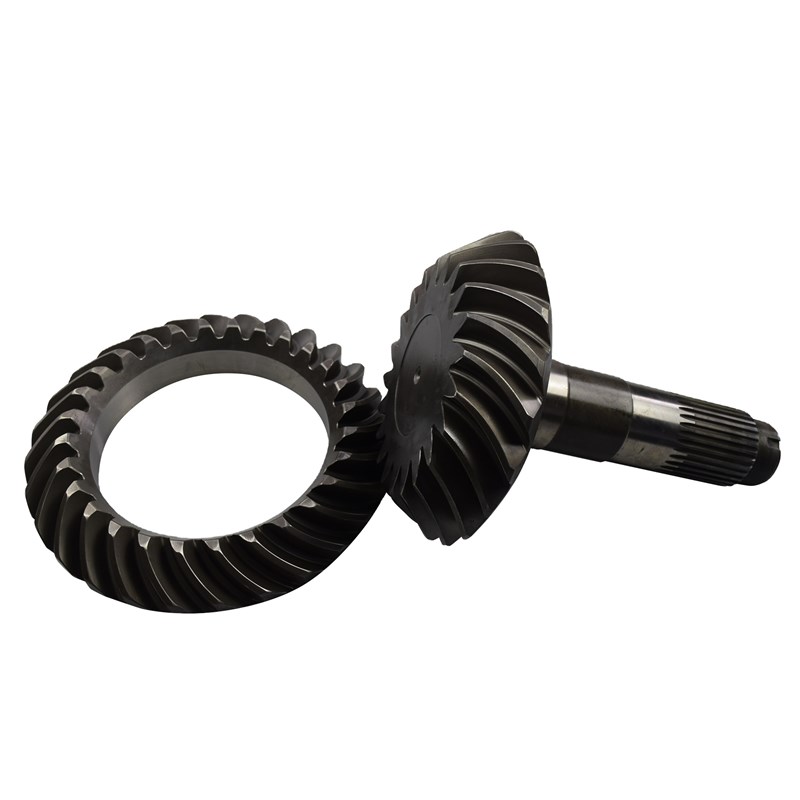

In High-End-Präzisionsantriebssystemen bestimmen die geometrischen Toleranzen von Zahnrädern direkt die Betriebsleistung, Lebensdauer und Gesamtzuverlässigkeit der gesamten Ausrüstung. Allerdings geraten viele Ingenieure in der Entwurfsphase in ein häufiges Missverständnis: „engere geometrische Toleranzen“ mit „besserer Produktqualität“ gleichzusetzen.
In Wirklichkeit erfordert die wissenschaftliche Auswahl geometrischer Toleranzen das Finden des optimalen Gleichgewichts zwischen funktionalen Anforderungen, Fertigungsökonomie, struktureller Anpassungsfähigkeit und praktischer Prüfbarkeit. Als professioneller Hersteller, der sich auf hochpräzise Zahnräder spezialisiert hat,Gearseikokombiniert jahrelange Ingenieurspraxis, um die Kernlogik und praktische Methoden der geometrischen Toleranzauswahl für Präzisionszahnräder zu erarbeiten. EntdeckenGearseikosPräzisionsgetriebe mit geometrischen Toleranzen und Lösungen zum Kosten-Genauigkeits-AusgleichHier.

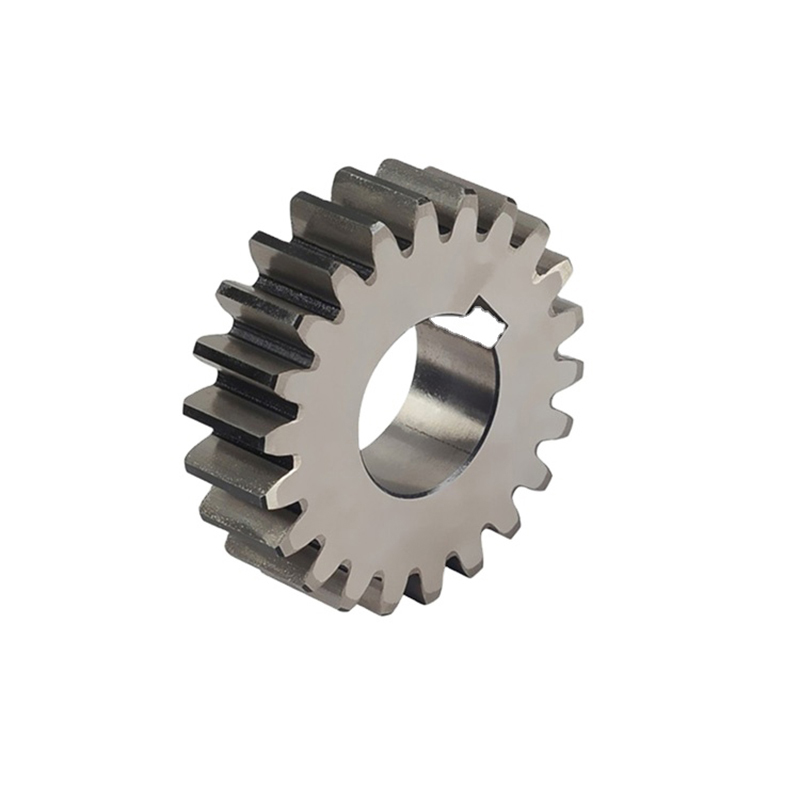

1. Funktion zuerst: Geometrische Toleranzen müssen grundlegende Designanforderungen erfüllen
Jede geometrische Toleranzeinstellung sollte auf den tatsächlichen Funktionsanforderungen des Getriebeteils basieren. Die Betriebsparameter des Zahnrads – einschließlich Laufgeschwindigkeit, Lagerbelastung, Eingriffsmodus und Arbeitstemperatur – bestimmen direkt, welche Form- und Positionstoleranzen einer strengen Kontrolle bedürfen und welche einigermaßen gelockert werden können.
Beispielsweise erfordern Präzisionsgetriebe, die in Präzisionsreduziergetrieben für die Luft- und Raumfahrt verwendet werden, eine extrem hohe Parallelität und kumulative Teilungsfehlergrade, um einen stabilen Hochgeschwindigkeitsbetrieb zu gewährleisten. Im Gegensatz dazu erfordern allgemeine industrielle Kraftübertragungsgetriebe keine so extreme Präzision, da ihre Arbeitsbedingungen weniger rau sind.
Gearseikohat sich stets an die Philosophie des „funktionsorientierten Toleranzdesigns“ gehalten. Wir arbeiten eng mit Kunden zusammen, um die Verformungs- und Belastungseigenschaften von Zahnrädern während der Montage und im tatsächlichen Betrieb zu analysieren und so sowohl Over-Engineering (was zu unnötiger Kostenverschwendung führt) als auch Under-Engineering (was zu vorzeitigem Getriebeausfall führt) zu vermeiden.
2. Wirtschaftliche Realität: Lehnen Sie „übermäßige Präzision“ zur Kontrolle der Herstellungskosten ab
Eine höhere Genauigkeit der geometrischen Toleranzen führt zwangsläufig zu höheren Anforderungen an die Verarbeitungsausrüstung, längeren Verarbeitungszyklen und höheren Ausschussraten – was alles die Herstellungskosten in die Höhe treibt. Daher ist die Wahl eines niedrigeren Toleranzgrades bei vollständiger Erfüllung der Funktionsanforderungen bei ausgereiftem Produktdesign die rationalste Wahl.
Beispielsweise können bei allgemeinen Positioniergetrieben oder Getriebegetrieben mit niedriger Drehzahl durch eine Lockerung der geometrischen Toleranz um eine Stufe die Bearbeitungskosten um 20–30 % gesenkt werden, ohne die Gesamtbetriebsleistung des Getriebesystems zu beeinträchtigen.GearseikosEin professionelles Prozessteam bewertet die wirtschaftliche Rationalität jedes Zahnraddesigns und bietet Kunden „ausreichend gute“ statt „übermäßig teure“ Lösungen.
3. Strukturmerkmale: Toleranzen für Teile mit geringer Steifigkeit entsprechend lockern
Dies ist ein wichtiger Punkt, der von Ingenieuren oft übersehen wird. Bei Teilen mit geringer Struktursteifigkeit – wie schlanken Getriebewellen, dünnwandigen Zahnkränzen oder Wellen-Loch-Strukturen mit großen Abständen – sind elastische Verformungen und Vibrationen während der Bearbeitung unvermeidlich. Während des Messvorgangs können auch Klemmkräfte oder Temperaturänderungen leicht zu falschen Fehlern führen, die die Genauigkeit der Toleranzerkennung beeinträchtigen.
Daher können für solche Teile mit geringer Steifigkeit die geometrischen Toleranzen um ein bis zwei Stufen gelockert werden, während die funktionalen Anforderungen weiterhin erfüllt werden. Typische Anwendungsszenarien sind:
- Wellen oder Löcher mit einem Längen-Durchmesser-Verhältnis > 10
- Dünnwandige Zahnräder mit einem Wandstärken-/Durchmesserverhältnis < 0,05< 0.05
- Passflächen, bei denen die Breite > 1/2 der Länge ist
- Parallelität/Rechtwinkligkeit von Linie zu Linie oder Linie zu Fläche (schwieriger zu gewährleisten als Fläche zu Fläche)
BeiGearseikoBei der Bearbeitung von dünnwandigen Zahnkränzen oder schlanken Getriebewellen kommunizieren wir proaktiv mit den Kunden, um die Toleranzanforderungen angemessen anzupassen. Mittlerweile setzen wir auf mehrstufige Verarbeitung, Spannungsentlastungsbehandlung und kundenspezifische Vorrichtungen, um die Funktionalität der Getriebe sicherzustellen, ohne die Toleranzstandards zu stark einzuschränken.
4. Prozessanpassung: Passen Sie die Toleranzen an den „wirtschaftlichen Genauigkeitsbereich“ der Herstellungsmethoden an
Geometrische Toleranzgrade können nicht von den tatsächlichen Produktionsmöglichkeiten getrennt werden. Jeder Zahnradherstellungsprozess hat seinen eigenen „wirtschaftlichen Genauigkeitsbereich“ – das heißt den Toleranzgrad, der mit angemessenen Kosten und Effizienz erreicht werden kann. Typische wirtschaftliche Genauigkeitsbereiche für gängige Zahnradherstellungsprozesse sind:
- Präzisionsschleifen (Verzahnungsschleifen): ISO 3–5 (geeignet für gehärtete Zahnräder)
- Hochpräzises Wälzfräsen/Formen: ISO 6–7
- Standardmäßiges Wälzfräsen/Formen: ISO 8–9
- Hartdrehen/Hartfräsen: ISO 7–8
- Räumen: Hervorragend geeignet für Parallelität und Symmetrie, jedoch durch die Teilegeometrie begrenzt
Die Festlegung eines Toleranzgrades, der über dem wirtschaftlichen Bereich eines Prozesses liegt, erfordert zusätzliche Bearbeitungsvorgänge, den Austausch von Geräten oder eine manuelle Nachbearbeitung, was zu einem starken Anstieg der Herstellungskosten führt.
Gearseikoist mit einer kompletten Bearbeitungsausrüstung ausgestattet – vom Wälzfräsen und Schleifen bis zum Hartfräsen und Schaben. Unser technisches Team empfiehlt für jedes Zahnradprojekt die am besten geeignete Prozessroute und stellt sicher, dass die geometrischen Toleranzgrade rational mit den Herstellungsmethoden übereinstimmen und Präzision und Kosten in Einklang bringen. Erfahren Sie mehr darüberGearseikosTechnologie zur Anpassung des Zahnradherstellungsprozesses und zur Optimierung geometrischer ToleranzenHier.
5. Prüfbarkeit: Nicht messbare Toleranzen sind ungültige Konstruktionen
Selbst die engste geometrische Toleranz verliert ihren technischen Wert, wenn sie mit bestehenden Messmethoden nicht stabil und zuverlässig überprüft werden kann. Bei großformatigen, unregelmäßig geformten oder leicht verformbaren Getriebeteilen gilt es, zu strenge Bezugsgrößen oder unpraktische Messverfahren, die in der Werkstatt nicht umsetzbar sind, zu vermeiden.
Gearseikoist mit Zeiss-Zahnradmesszentren und prozessbegleitenden Inspektionssystemen ausgestattet, um eine genaue Toleranzerkennung zu gewährleisten. Wir legen jedoch mehr Wert auf die technische Rationalität des Messplans. Wenn eine bestimmte geometrische Toleranz in der tatsächlichen Produktion nicht schnell und zuverlässig gemessen werden kann, empfehlen wir proaktiv, die Zeichnung zu überarbeiten oder die Toleranzanforderung zu lockern, um die Machbarkeit einer Massenproduktion sicherzustellen.
FAQ: Auswahl der geometrischen Toleranz für Präzisionszahnräder
F1: Warum ist eine „engere geometrische Toleranz“ nicht immer besser?
A1: Engere Toleranzen erhöhen den Ausrüstungsbedarf, die Bearbeitungszeit und die Ausschussquote, was zu höheren Kosten führt; In der Zwischenzeit bringen sie möglicherweise keine entsprechenden funktionalen Verbesserungen mit sich, was zu unnötiger Verschwendung führt.
F2: Was ist das Grundprinzip der Auswahl geometrischer Toleranzen?
A2: „Funktion zuerst, Kosten ausgleichen“ – Toleranzen müssen den grundlegenden Funktionsanforderungen entsprechen und mit strukturellen Merkmalen, Herstellungsprozessen und Prüfbarkeit in Einklang gebracht werden, um Over-Engineering oder Under-Engineering zu vermeiden.
F3: Wie legt man geometrische Toleranzen für Teile mit geringer Steifigkeit fest, z. B. schlanke Getriebewellen?
A3: Lockern Sie die Toleranzen entsprechend um 1–2 Stufen und übernehmen Sie mehrstufige Verarbeitung, Spannungsentlastung und kundenspezifische Vorrichtungen, um die Funktionalität sicherzustellen und gleichzeitig Verarbeitungsschwierigkeiten und Fehlerkennungen zu reduzieren.
F4: Wie können geometrische Toleranzen mit Herstellungsprozessen in Einklang gebracht werden?
A4: Passen Sie die Toleranzgrade an den „wirtschaftlichen Genauigkeitsbereich“ des Prozesses an. Beispielsweise ist Präzisionsschleifen für ISO 3–5 geeignet, während Standard-Wälzfräsen für ISO 8–9 geeignet ist, wodurch zu strenge Toleranzen vermieden werden, die über die Prozessfähigkeiten hinausgehen.
Fazit: Intelligente Toleranzauswahl ist der Kern der Präzisionsgetriebetechnik
Die Auswahl der geometrischen Toleranzen für Präzisionszahnräder sollte nicht „so eng wie möglich“, sondern „genau richtig“ erfolgen. Ein professionelles Getriebedesign- und Fertigungsteam versteht es, funktionale Anforderungen, strukturelle Eigenschaften, Verarbeitungstechnologie und Herstellungskosten in Einklang zu bringen, um die optimale Lösung zu erreichen.
Gearseikoist seit langem im Bereich der Herstellung hochpräziser Zahnräder tätig und verfolgt dabei einen wissenschaftlichen und rationalen Ansatz bei der Toleranzgestaltung, um hochleistungsfähige, kostengünstige Präzisionszahnradlösungen für globale Kunden zu liefern.
Wenn Sie Schwierigkeiten bei der Gestaltung der geometrischen Toleranzen von Zahnrädern, der Prozessanpassung oder der Kostenkontrolle haben, wenden Sie sich bitte an das technische Team von Gearseiko. Nutzen Sie unsere Berufserfahrung, um Ihren Produkten einen Wettbewerbsvorteil auf dem Markt zu verschaffen.
Besuchen Sie unsere offizielle Website//www.gearseiko.comfür weitere Designspezifikationen mit geometrischen Toleranzen und kundenspezifische Präzisionsgetriebedienstleistungen.
Gearseiko– Präzisionsantriebe, Praktiker vernünftiger Toleranzen
