Beherrschung der Lastanalyse und -berechnung für Planetengetriebesysteme: Präzisionstechnik vonGearseiko

In der Welt der Hochleistungs-Kraftübertragung gelten Planetengetriebe als Maßstab für mechanische Effizienz und kompakte Bauweise. BeiGearseikoWir sind auf die Herstellung präzisionsgefertigter Planetenantriebe spezialisiert, die unter extremen Betriebsbedingungen außergewöhnliche Zuverlässigkeit bieten. Das Verständnis der Lastverteilung und die Durchführung genauer Berechnungen ist nicht nur eine technische Notwendigkeit – es ist die Grundlage für Haltbarkeit, Effizienz und Leistung.

Was zeichnet ein Planetengetriebe aus?

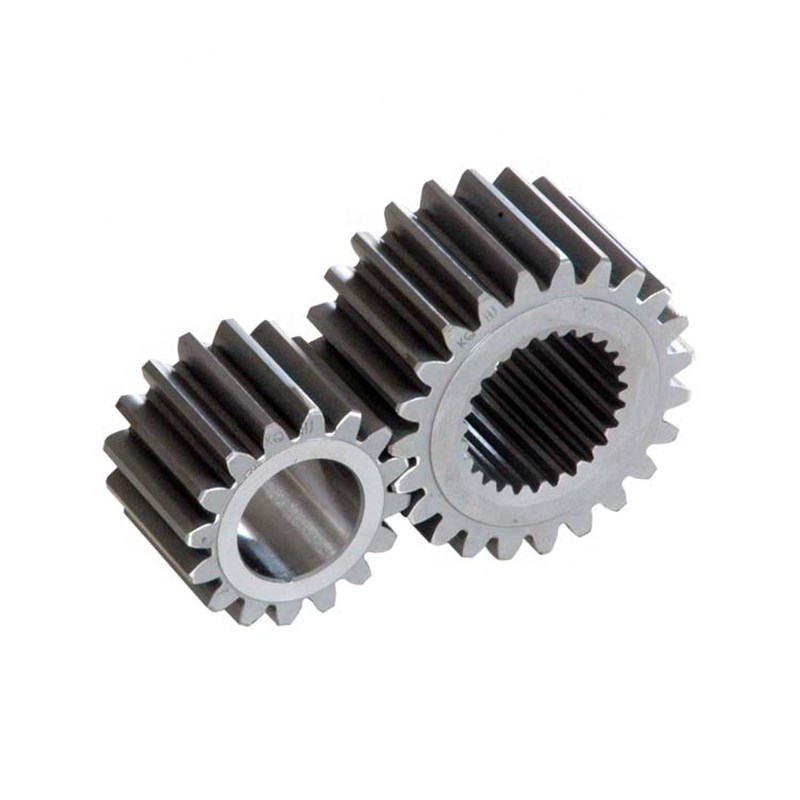

Ein Planetengetriebe zeichnet sich durch mindestens ein Zahnrad aus, dessen geometrische Achse nicht festgelegt ist. Dieses Zahnrad – Planetenrad genannt – führt zwei gleichzeitige Bewegungen aus: eine Drehung um die eigene Achse (Selbstrotation) und eine Drehung um eine zentrale Hauptachse (Orbitalbewegung). Die Komponente, die die Planetenräder trägt und ihre Umlaufbewegung ermöglicht, wird Planetenträger genannt, während die Mittelachse, um die sich der Träger dreht, die Hauptachse ist. Zahnräder, die mit den Planetenrädern kämmen und die gleiche Hauptachse haben, werden als Zentralräder bezeichnet – entweder das Sonnenrad (Außenverzahnung) oder das Hohlrad (Innenverzahnung).

Unter den verschiedenen Konfigurationen ist diePlanetensystem vom NGW-Typhat die größte industrielle Akzeptanz erlangt. Diese Bezeichnung folgt einer Standardklassifizierung basierend auf Vernetzungsmethoden:

• Nsteht für Inneneingriff (Ring Gear)

• Wsteht für Außenverzahnung (Sonnenrad)

• Gbezeichnet ein gemeinsames Planetenrad, das gleichzeitig mit beiden Zentralrädern kämmt

In einer typischen NGW-Konfiguration mit festem Hohlrad dient das Sonnenrad als Eingang und der Planetenträger als Ausgang. Wenn umgekehrt der Träger der Antrieb ist, gibt das Sonnenrad Drehmoment ab. Diese Architektur bietet herausragende Vorteile: kompakte Abmessungen, geringes Gewicht, einfache Herstellung und hohe Effizienz. Bei richtiger konstruktiver Auslegung erreichen NGW-Getriebe Übersetzungsverhältnisse von 2,8 bis 13 und Wirkungsgrade zwischen 0,97 und 0,99.

Warum Lastanalyse in Planetensystemen wichtig ist

Trotz ihrer inhärenten Vorteile unterliegen Planetengetriebe komplexen Lastwechselwirkungen, die eine gründliche Analyse erfordern. Im Gegensatz zu herkömmlichen Parallelachsgetrieben verteilen Planetenanordnungen das Drehmoment auf mehrere Planetenräder. Fertigungstoleranzen, elastische Verformungen und Montagevariationen führen jedoch häufig zu einer ungleichmäßigen Lastverteilung – ein Zustand, der den Verschleiß beschleunigt, die Geräuschentwicklung erhöht und das Risiko eines vorzeitigen Ausfalls birgt.

BeiGearseikoWir verwenden fortschrittliche Methoden zur Lastanalyse, um zu quantifizieren, wie sich Kräfte durch jede Vernetzungsschnittstelle ausbreiten. Zu den kritischen Faktoren gehören:

• Drehmomentverteilung zwischen Planetenrädern: Idealerweise gleich, aber realistischerweise beeinflusst durch Trägersteifigkeit, Zahnmodifikationen und Lagerspiele.

• Kontaktspannung an Zahnflanken: Basierend auf der Hertzschen Kontakttheorie, die eine genaue Berechnung des Oberflächendrucks erfordert, um Lochfraß zu verhindern.

• Wurzelbiegespannung: Bestimmt die Widerstandsfähigkeit gegen Zahnbruch unter zyklischer Belastung.

• Dynamische Belastungen: Verursacht durch Schwankungen der Netzsteifigkeit, Rotationsgeschwindigkeit und Systemresonanzen.

Wesentliche Berechnungsschritte für NGW-Systeme

Für eine Standard-NGW-Planetenstufe mit festem Hohlrad lautet die grundlegende Drehmomentausgleichsgleichung:
