Präzisionsbearbeitung großmoduliger Zahnstangen: Wie Gearseiko hochwertige Antriebsqualität durch handwerkliche Präzision erreicht
Großmodulige Zahnstangen sind zentrale Linearantriebskomponenten für Bergbaumaschinen, Windkraftanlagen, Schiffsantriebe und übergroße automatisierte Fertigungslinien. Aufgrund tiefer Zahnprofile, extremer Baulängen und strenger Genauigkeitsanforderungen sind ihre Herstellungsanforderungen deutlich höher als bei Standardzahnstangen und Zahnrädern. Gearseiko verfügt über langjährige Erfahrung in der Fertigung hochpräziser Zahnstangen und stellt ein komplettes standardisiertes Herstellungsverfahren vor – von der passenden Zerspanungsmethode über die Genauigkeitskontrolle der Zahnteilung bis zur Spannungsentlastung gegen Verformungen.
1. Individuelle Auswahl der Zerspanungsverfahren
Für die Fertigung von Zahnstangen stehen drei gängige Verfahren zur Verfügung: Räumen, Hobeln und Fräsen. Gearseiko wählt je nach Modul, Länge, Genauigkeitsklasse und vorhandener Maschinentechnik das wirtschaftlichste Verfahren aus:
- Zahnräumen (Erzeugungsverfahren): Hohe Zahnprofilgenauigkeit, jedoch begrenzt durch Maschinenhub und geringe Effizienz bei übergroßen und langen Zahnstangen.
- Zahn hobeln (Formverfahren): Einfache Einrichtung, mäßige Gesamtgenauigkeit, hauptsächlich für Vorzerspanung eingesetzt.
- Fräsen mit Fingerfräswerkzeugen auf Portalfräsmaschinen (Kernverfahren von Gearseiko): Höchste Effizienz und hervorragende Anpassung an lange Großzahnstangen, unser Standardverfahren für Serienfertigung.
2. Hochgenaue Kontrolle der Zahnteilung auf CNC-Portalfräsmaschinen
Schwere CNC-Portalfräsmaschinen bilden das Herzstück unserer Zahnstangenfertigung. Die Querbewegung des Fräsbalkens erzeugt den Vorschub, die vertikale Bewegung regelt die Frästiefe. Nach jeder fertigen Zahnlücke verschiebt sich der Werkstücktisch exakt um eine Zahnteilung für den nächsten Schnitt.
Die Gleichmäßigkeit der Zahnteilung bestimmt maßgeblich die Linearführungsgenauigkeit. Gearseiko nutzt eine Doppelkontrolle aus maßgenauen Teilungslehren mit Toleranz ±0,01 mm und digitaler Online-Kompensation über die CNC-Steuerung. Alle Referenzflächen der Lehren erfüllen strenge Parallelitäts- und Rechtwinkligkeitsanforderungen. Die Zahnprofilgenauigkeit hängt vollständig von der Präzision der Fingerfräswerkzeuge ab, die wir durch ein lückenloses Werkzeugmanagement mit regelmäßiger Schleifung und Prüfung sicherstellen.
3. Zwischenzugaben und Spannungsentlastung zur Vermeidung von Verformungen
Tiefe Zahnprofile und starker Materialabtrag erzeugen große Eigenspannungen im Schmiederohling, die nach der Bearbeitung zu Verwindungen und Biegungen führen. Gearseiko löst dieses Problem durch definierte Zwischenzugaben und mehrstufige Alterung zur Spannungsabbauung. Unser verbindlicher Standardablauf: Schmiederohling → Normalisieren → Rohhobeln → Härten und Anlassen → Halbfeinhobeln → Rohzahnfräsen → Künstliche/natürliche Alterung zur Spannungsentlastung → Feinhobeln → Feinfräsen der Zähne Die Alterung direkt nach der Rohzahnfräsung baut interne Spannungen vollständig ab und stabilisiert die Werkstückmaße vor der Feinbearbeitung.
4. Durchgängiges Qualitätsmanagement bei Gearseiko
Jede von uns gefertigte großmodulige Zahnstange unterliegt einer lückenlosen Prozesskontrolle, um einen langjährigen störungsfreien Betrieb Ihrer Schwerlastanlagen zu gewährleisten. Ob für Bergbau, Hafenausstattung, Windgetriebe oder Großpressen – unsere Zahnstangen überzeugen durch dauerhafte Präzision und Zuverlässigkeit.

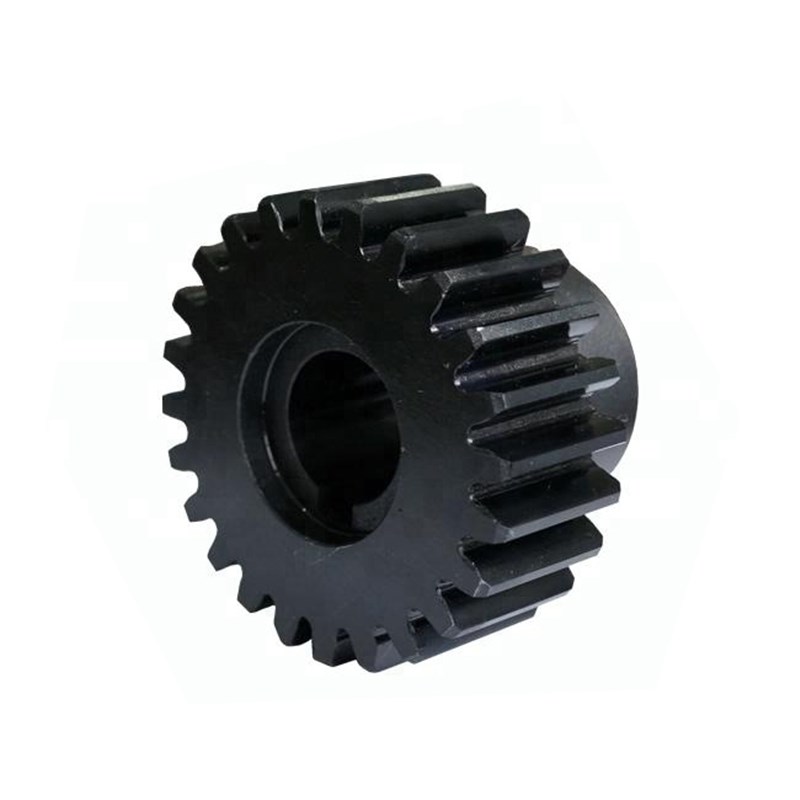

Gearseiko ist Ihr vertrauenswürdiger Partner für hochpräzise Linearantriebe mit Zahnstangen und passenden Ritzeln.
Durch abgestimmte Zerspanungsverfahren und vollständige Spannungsentlastung werden Verformungen ausgeschlossen und eine dauerhaft hochgenaue Linearführung sichergestellt.
Häufig gestellte Fragen (FAQ)
F1: Für welche Einsatzfälle eignen sich Räumen, Hobeln und Portalfräsen?
A1: Räumen für kurze hochgenaue Kleinserien, Hobeln für Vorbearbeitung mit niedrigen Anforderungen, Fingerfräsen auf Portalen als optimaler Serienprozess für lange großmodulige Zahnstangen.
F2: Wie sichert Gearseiko eine gleichmäßige Zahnteilung bei langen Zahnstangen?
A2: Kombination aus hochgenauen Teilungslehren mit Messuhrprüfung und automatischer Fehlerkompensation über die CNC-Maschinensteuerung.
F3: Warum erfolgt die Spannungsentlastung nach der Rohzahnfräsung?
A3: Die Rohfräsung erzeugt starke Eigenspannungen; die Alterung baut diese ab, um Verformungen bei der Feinbearbeitung und im Betrieb zu verhindern.
F4: Was bestimmt die Zahnprofilgenauigkeit bei formgefrästen Zahnstangen?
A4: Die Formgenauigkeit der Fingerfräswerkzeuge, die wir durch regelmäßige Prüfung und Austausch sichern.
F5: Bietet Gearseiko kundenspezifische Zahnstangen für Windkraft und Hafentechnik an?
A5: Ja, wir fertigen maßgeschneiderte Zahnstangen beliebiger Module und Längen sowie passende Ritzel mit vollständiger Präzisionsprüfung.
