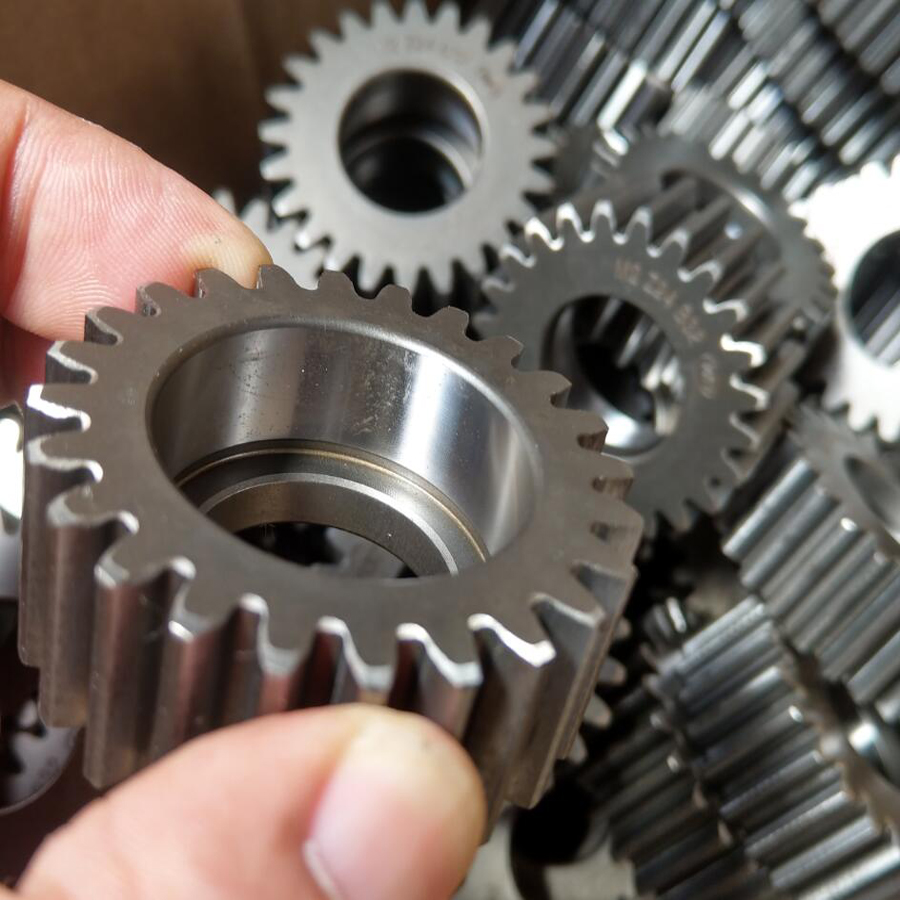

Kundenspezifisches Druckmaschinen-Untersetzungs-Doppelgetriebe-Stirnradgetriebe aus Metall

Für die Druckgenauigkeit: WieGearseikosHochwertige Stirnräder aus legiertem Stahl verändern die Antriebssysteme amerikanischer Druckmaschinen

In der heutigen Hochgeschwindigkeits- und vollautomatischen kommerziellen DruckumgebungAusfallzeiten bedeuten entgangenen Gewinn, und Präzision ist der Grundstein für die Rentabilität.Für erstklassige amerikanische Hersteller von Druckgeräten, egal ob es sich um Offset-, Flexo- oder Digitaldruckmaschinen handelt, bestimmt die Betriebsstabilität der Kerneinheiten – wie Plattenzylinder, Druckzylinder und kontinuierliche Liefersysteme – direkt die Registrierungsgenauigkeit und Farbsättigung des endgültigen Drucks.

Zu den verschiedenen Übertragungslösungen zählenStirnrädergelten als die zuverlässigsten Arbeitstiere in Druckmaschinen und sind bekannt für ihre schlupffreie und hocheffiziente Kraftübertragung.

Heute beschäftigen wir uns mit demGearseikoPräzisions-Stirnräder aus legiertem Stahl, speziell für amerikanische Druckmaschinenhersteller entwickelt, und erfahren Sie, wie sie die Zukunft der Druckindustrie durch die doppelten Vorteile von „Materialwissenschaft“ und „Fertigungspräzision“ vorantreiben.

Legierter Stahl: Warum ist er die unbestrittene Wahl für Druckmaschinengetriebe?

Die Betriebsumgebung einer Druckmaschine ist besonders anspruchsvoll. Es erfordert absolute Stabilität während des 24-Stunden-Dauerbetriebs, schnelle Hin- und Herbewegung und häufige axiale Anpassungen (für das Seitenregister). Standardmaterialien aus Kohlenstoffstahl oder Gusseisen neigen bei langfristiger zyklischer Belastung zu Oberflächenermüdung und sogar zum Zahnbruch.

BeiGearseikoWir verstehen, dass das Herzstück des Getriebes einer High-End-Druckmaschine aus hochleistungsfähigem legiertem Stahl geschmiedet sein muss.

Die hochwertigen legierten Stähle, die wir für unsere amerikanischen Kunden verwenden (z. B. hochwertige legierte Baustähle wie 20CrMnTi, 4140 usw.), bieten mehrere unersetzliche Vorteile:

1. Außergewöhnliche Kernfestigkeit:Durch Schmieden und anschließende Wärmebehandlungsprozesse (wie Aufkohlen und Abschrecken) behält legierter Stahl eine hervorragende Festigkeit und Zähigkeit im Getriebekern bei. Dadurch kann es die erheblichen Stoßbelastungen absorbieren, die beim Anfahren und Stoppen der Presse entstehen.Zahnbruch grundsätzlich vorbeugen.

2. Überragende Verschleißfestigkeit:Bei hohen Druckdrücken bestimmt die Härte der Zahnoberfläche direkt die Lebensdauer des Zahnrads. Gearseiko-Stirnräder werden nach der Wärmebehandlung präzisionsgeschliffen und erreichen eine Oberflächenhärte von HRC 58–62. In Kombination mit Behandlungen wie Nitrieren oder Phosphatieren wird der Reibungskoeffizient auf der Zahnoberfläche deutlich reduziert, wodurch das Zahnrad in die Lage versetzt wirdwiderstehen Verschleiß und Riefenbildungselbst in Umgebungen mit hohem Staubgehalt und vielen Papierresten.

3. Präzise Kontrolle der Härtbarkeit:Um den strengen Anforderungen unserer amerikanischen Kunden an die Gleichmäßigkeit der Zahnräder gerecht zu werden, kontrollieren wir das Härtbarkeitsband des legierten Stahls streng. Dadurch wird sichergestellt, dass die mechanischen Eigenschaften jeder ausgelieferten Zahnradcharge nach der Wärmebehandlung äußerst konstant sind, was eine beispiellose Zuverlässigkeit für die Serienmontage von Druckmaschinen bietet.

Kritische Anwendungen in Druckmaschinen: Von der Stromquelle bis zur Registrierungsgenauigkeit

In einer modernen Bogendruckmaschine ist ein Stirnrad nicht nur ein Getriebebauteil; es ist das„Vollstrecker“, der die Registrierungsgenauigkeit garantiert.

GearseikosStirnräder spielen in der Druckmaschine eine zentrale Rolle:

• Direktantrieb für Plattenzylinder:Bei vielen High-End-Druckwerkkonstruktionen kämmt ein Antriebsmotor über ein kleinmoduliges Stirnrad direkt mit einem großen Stirnrad am Plattenzylinder. Diese Konfiguration stellt höchste Anforderungen an die kinematische Genauigkeit der Getriebe. Gearseiko-Stirnräder werden mit fortschrittlicher CNC-Formschleiftechnologie hergestellt, wobei der kumulative Teilungsfehler streng auf AGMA (American Gear Manufacturers Association) Klasse 12 oder höher kontrolliert wird. Dadurch wird sichergestellt, dass der Plattenzylinder bei jeder Drehung seine präzise Position erreicht und eine Registrierung im Mikrometerbereich erreicht wird.

• Flexibilität für axiale Bewegung:Während des Druckens müssen Bediener häufig den Plattenzylinder seitlich bewegen, um das Register anzupassen. Das direkt mit dem Zylinder gekoppelte Getriebe muss nicht nur das Drehmoment übertragen, sondern auch ein reibungsloses axiales Gleiten ermöglichen.GearseikosStirnräder sind mit speziellen Modifikationen der Steigungsballigkeit ausgestattet, die sowohl Torsionssteifigkeit als auch Laufruhe während der axialen Bewegung gewährleisten – reaktionsschnell und frei von Blockierungen.

• Synchronisierung in Liefersystemen:In Hochgeschwindigkeitsauslagesystemen treiben Stirnräder zuverlässig komplexe Greiferstangenbewegungen und Kettenantriebe an und sorgen so für eine reibungslose Stapelung der Bogen. Dabei steht die Dauerfestigkeit des Getriebes im Vordergrund. Unsere Stirnräder aus legiertem Stahl halten Zehntausenden von hin- und hergehenden Eingriffszyklen pro Stunde stand und gewährleisten so einen langfristigen, stabilen Betrieb des Förderabschnitts.

Der Gearseiko-Vorteil: Mehr als nur Präzisionsfertigung

BeiGearseikoWas wir diesem großen amerikanischen Druckmaschinenhersteller liefern, ist mehr als nur ein Getriebe; es ist einumfassende Antriebslösung maßgeschneidert für die Druckindustrie.

1. Individuelle Materialauswahl:Wir empfehlen die optimale Stahlsorte und den optimalen Wärmebehandlungsprozess basierend auf den spezifischen Anforderungen verschiedener Druckstationen – wie z. B. Hochgeschwindigkeits-Hauptantriebe mit hoher Belastung oder geräuscharme Feucht-/Farbwalzenantriebe.

2. End-to-End-Qualitätskontrolle:Von der spektrografischen Analyse des eingehenden Stahls und der metallografischen Inspektion nach der Wärmebehandlung bis hin zur Endprüfung fertiger Zahnräder mithilfe von KMGs und Zahnradmesszentren halten wir uns an die Qualitätsmanagementsysteme ISO 9001. Jedes Zahnprofil, jede Steigung und jeder kumulative Fehler wird überprüft, um den strengen amerikanischen Standards zu entsprechen.

3. Geräuscharmes Optimierungsdesign:Druckereien haben strenge Lärmschutzauflagen.GearseikoReduziert wirkungsvoll die Geräusche des Eingriffsaufpralls durch präzise Spitzenentlastung und Basisteilungskontrolle, was zu einem gleichmäßigeren und leiseren Gerätebetrieb führt.

In der Druckindustrie – einem Bereich, der die ultimative Reproduktion anstrebt – kommt es auf jedes Detail an.Gearseikoist weiterhin bestrebt, den handwerklichen Geist japanischer „Seiko“-Präzision in die Herstellung hochwertiger Zahnräder einfließen zu lassen. Wir verstehen, dass jedes von uns hergestellte Stirnrad aus legiertem Stahl das grenzenlose Streben der amerikanischen Druckindustrie nach Geschwindigkeit und Genauigkeit widerspiegelt.

Wenn Sie sich für Gearseiko entscheiden, statten Sie Ihre Druckmaschine mit einem langlebigen und leistungsstarken Herzen aus. Wenn Sie einen Getriebepartner suchen, der hohen Belastungen standhält, dauerhafte Haltbarkeit bietet und außergewöhnliche Präzision bietet, wenden Sie sich noch heute an unser Engineering-Team. Lassen Sie uns gemeinsam die nächste Revolution in der Druckpräzision vorantreiben.
