2026 Zahnbiege-Ermüdungsbrüchen vorbeugen: Wie Gearseiko langlebigere Präzisionsgetriebe herstellt
Autor: Cash
2026-05-05
2026 Zahnbiege-Ermüdungsbrüchen vorbeugen: Wie Gearseiko langlebigere Präzisionsgetriebe herstellt | Gearseiko
In High-End-Kraftübertragungssystemen bestimmt die Getriebezuverlässigkeit direkt die Betriebssicherheit und Lebensdauer der gesamten Ausrüstung. Unter allen Versagensarten von Getrieben ist der Zahnbiegeermüdungsbruch wohl die gefährlichste. Dies führt nicht nur zu einem plötzlichen Zahnbruch, sondern kann auch eine Kettenreaktion auslösen, die in kurzer Zeit zum Totalausfall des gesamten Getriebesystems führt.
Als eine Fabrik, die sich auf hochwertige Präzisionsgetriebe spezialisiert hat,Gearseikohat den Versagensmechanismus der Zahnbiegeermüdung eingehend untersucht und bietet seinen Kunden durch fortschrittliche Materialprozesse und optimiertes Wurzeldesign Getriebelösungen mit überlegener Ermüdungsbeständigkeit. ErkundenGearseikosAnti-Ermüdungs-PräzisionsgetriebelösungenHier.
Die Gefahr eines Biegeermüdungsbruchs: Vom ersten abgebrochenen Zahn bis zum Totalausfall
Ein wesentliches Merkmal des Zahnbiegeermüdungsbruchs ist seine Ausbreitungstendenz. Bei wiederholter Wechselbelastung entstehen Ermüdungsrisse typischerweise am Zahnfuß eines Zahnradzahns. Wenn dieser Zahn bricht, wird die ursprünglich von ihm getragene Last sofort auf die beiden benachbarten Zähne übertragen, wodurch deren Belastung stark ansteigt.
Da die Stoßbelastungen Schritt für Schritt zunehmen, versagen immer mehr Zähne, Vibrationen und Geräusche nehmen deutlich zu und die Folge kann ein katastrophaler Ausfall des gesamten Getriebes sein. Daher liegt der Kern der Verhinderung eines solchen Versagens darin, den ersten Zahnbruch zu verhindern.
Durch Langzeitsimulation und Messung der Wurzelspannungsverteilung,GearseikosDas Ingenieurteam hat eine vollständige Prozesskette etabliert – von der Materialauswahl bis zur Zahngeometrie, von der Wärmebehandlung bis zur Kontrolle der Oberflächenintegrität –, die die Entstehung und Ausbreitung von Ermüdungsrissen erheblich verzögert.
Wurzelspannungskonzentration: Der Ursprung von Ermüdungsrissen
Während des Zahneingriffs tritt die maximale Zugspannung auf der belasteten Seite des Zahnfußes auf, während die maximale Druckspannung auf der gegenüberliegenden (unbelasteten) Seite auftritt. Unterhalb des Schnittpunkts der Zahnmittellinie und des Fußkreises liegt ein Spannungsnullpunkt.
Aufgrund der abrupten geometrischen Änderung am Zahnfuß liegt der Spannungskonzentrationsfaktor typischerweise zwischen 1,4 und 2,5 – das heißt, die tatsächliche Spitzenspannung am Zahnfuß ist weitaus höher als die Nennspannung. Unter zyklischer Belastung wird die Zahnwurzeloberfläche auf der belasteten Seite zur wahrscheinlichsten Stelle für die Entstehung von Ermüdungsrissen.
Sobald ein Riss entsteht, breitet er sich allmählich in Richtung des Spannungsnullpunkts aus. Mit zunehmender Rissvertiefung verschiebt sich der Spannungsnullpunkt in Richtung der unbelasteten Seitenwurzel. Wenn der verbleibende ungerissene Querschnitt der äußeren Belastung nicht mehr standhält, bricht der Zahn sofort.
An der Bruchoberfläche lassen sich zwei unterschiedliche Bereiche deutlich erkennen: die Rissausbreitungszone (glatt, mit Ermüdungsstreifen) und die endgültige Bruchzone (rau, mit metallischem Glanz und duktilen Merkmalen). Mithilfe einer hochpräzisen Bruchanalyse analysiert Gearseiko jeden Fehlerfall, um die Geometrie der Wurzelverrundung und die Oberflächenintegrität kontinuierlich zu optimieren und den Spannungskonzentrationsfaktor zu minimieren.
GearseikosAnti-Ermüdungs-Designpraktiken
Um Biegeermüdungsversagen von Anfang an zu widerstehen,Gearseikohat Kernvorteile in vier Schlüsselbereichen geschaffen, die Design, Materialien, Verarbeitung und Prüfung abdecken und so eine überlegene Ermüdungsbeständigkeit hochpräziser Zahnräder gewährleisten:
1. Optimierte Wurzelgeometrie
Wir nutzen die Optimierung der Finite-Elemente-Topologie, um die Wurzelübergangskurve für verschiedene Module, Schrägungswinkel und Lastbedingungen anzupassen und so Spannungsspitzen zu vermeiden, die bei Standardzahnformen auftreten. Tests zeigen, dass der optimierte Wurzelspannungskonzentrationsfaktor um 20–30 % reduziert werden kann.
2. Hochreine Legierungsmaterialien und Wärmebehandlung
Nichtmetallische Einschlüsse sind natürliche „Brutstätten“ für Ermüdungsrisse.Gearseikowählt vakuumentgasten und mit Elektroschlacke umgeschmolzenen, hochreinen Einsatzstahl, kombiniert mit Aufkohlen in kontrollierter Atmosphäre und Kugelstrahlen, um eine 0,5–0,8 mm tiefe Druckeigenspannungsschicht an der Zahnwurzel zu erzeugen, die äußeren Zugspannungen wirksam entgegenwirkt.
3. Superfinishing und Kontrolle der Oberflächenintegrität
Durch CNC-Formschleifen und Krafthonen erreichen wir eine Grundoberflächenrauheit von Ra 0,2 μm oder weniger und kontrollieren gleichzeitig Schleifbrand und Mikrorisse streng. Jede Zahnradcharge wird durch Magnetpulverprüfung und Fluoreszenz-Eindringprüfung an der Wurzel geprüft.
4. System zur Validierung der Ermüdungslebensdauer
Jede neue Zahnradkonstruktion wird auf einem pulsierenden Ermüdungsprüfstand unter Stufenbelastung getestet, bis der erste Riss auftritt. Durch die Aufzeichnung der Anzahl der Zyklen bis zum Bruch des ersten Zahns und des Rissausbreitungspfads hat Gearseiko eine proprietäre Datenbank zu Ermüdungsgrenzen aufgebaut, die als Leitfaden für die Zuverlässigkeitsbewertung von massenproduzierten Zahnrädern dient. Erfahren Sie mehr überGearseikosSimulationsgesteuerte Anti-Ermüdungs-Design- und TestfunktionenHier.
Kettenreaktion nach dem ersten abgebrochenen Zahn: Warum Vorsorge besser ist als Heilen
Sobald sich am ersten gebrochenen Zahn ein Riss bildet, weicht das tatsächliche Zahnprofil vom theoretischen Profil ab, wodurch benachbarte Zähne zusätzlichen Stoßbelastungen ausgesetzt sind. Dadurch nehmen Vibrationen und Geräusche des gesamten Zahnradpaares stark zu und die Laufruhe nimmt ab.
Noch schlimmer ist, dass dieser abnormale Zahneingriff die Ermüdungsschäden an anderen Zähnen beschleunigt und dazu führt, dass sich das Versagen „lawinenartig“ ausbreitet. Daher reicht es für High-End-Anwendungen wie Getriebe in der Luft- und Raumfahrt, Getriebe für Windkraftanlagen und Untersetzungsgetriebe für Hochgeschwindigkeits-EVs bei weitem nicht aus, Zahnräder nach einem Ausfall auszutauschen.

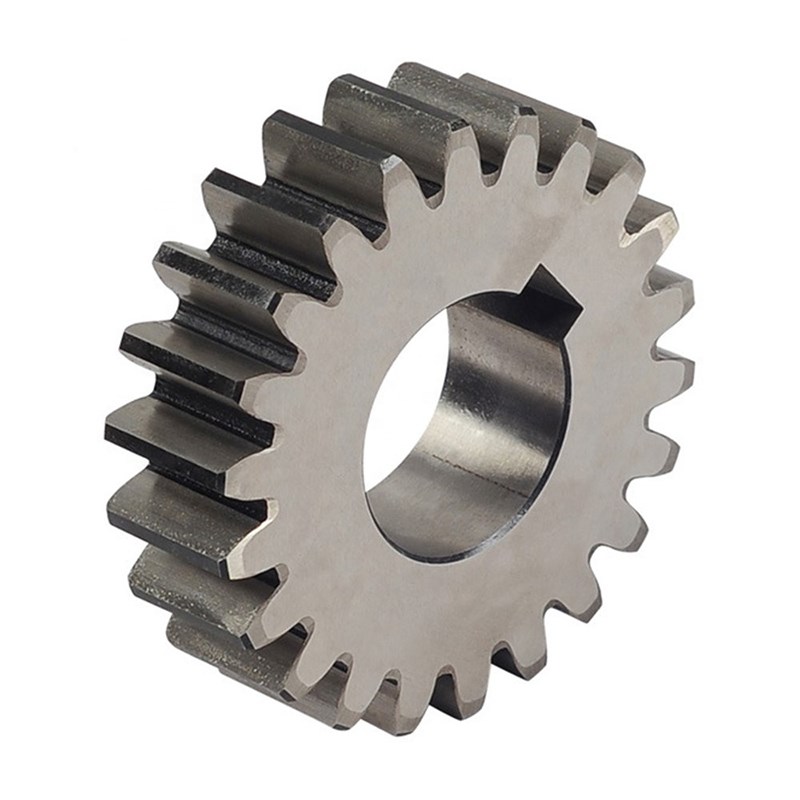

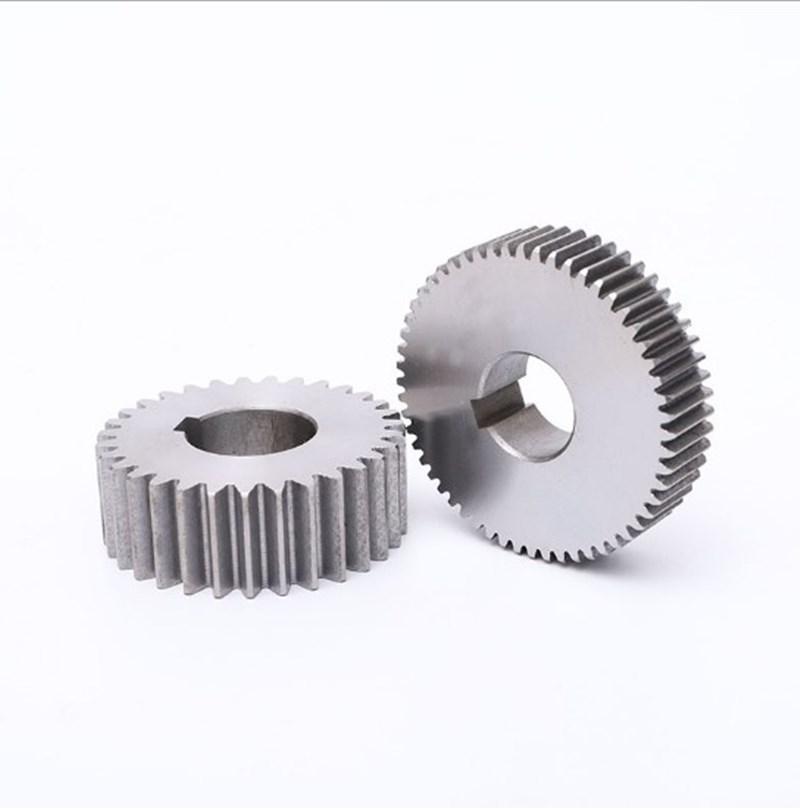

Gearseikobietet Kunden nicht nur Präzisionsgetriebe (einschließlich Stirnräder, Schrägverzahnungen und kundenspezifische, nicht standardmäßige Getriebe), sondern auch ein proaktives Designunterstützungssystem basierend auf Ermüdungsversagensmechanismen – von Grunddetails bis hin zur dynamischen Anpassung des gesamten Antriebsstrangs – um das Risiko von Biegeermüdungsbrüchen zu minimieren.
FAQ: Vermeidung von Zahnbiegeermüdungsbrüchen bei Präzisionsgetrieben
F1: Warum ist Zahnbiegeermüdungsbruch die gefährlichste Ursache für Getriebeausfälle?
A1: Es verursacht einen plötzlichen Zahnbruch, löst eine Kettenreaktion aus (Lastübertragung auf benachbarte Zähne) und kann in kurzer Zeit zu einem katastrophalen Ausfall des gesamten Zahnradantriebssystems führen.
F2: Wo entstehen normalerweise Ermüdungsrisse an Zahnradzähnen und warum?
A2: Risse beginnen normalerweise an der Oberfläche des Zahnfußes auf der belasteten Seite, da der Zahn abrupte geometrische Änderungen aufweist, die zu Spannungskonzentrationen führen (Spannungskonzentrationsfaktor 1,4–2,5) und während des Zahneingriffs die maximale Zugspannung trägt.
F3: Wie reduziert Gearseiko den Wurzelspannungskonzentrationsfaktor?
A3: Wir verwenden die Optimierung der Finite-Elemente-Topologie, um Wurzelübergangskurven anzupassen und Spannungsspitzen zu vermeiden, die den Spannungskonzentrationsfaktor um 20–30 % reduzieren können.
F4: Welche Anti-Ermüdungsmaßnahmen setzt Gearseiko neben dem optimierten Wurzeldesign ein?
A4: Wir verwenden hochreine Legierungsmaterialien + professionelle Wärmebehandlung (zur Bildung einer Druckeigenspannungsschicht), Superfinish (Ra ≤ 0,2 μm) und ein vollständiges System zur Validierung der Ermüdungslebensdauer, um die Anti-Ermüdungsleistung sicherzustellen.
Abschluss
Die Physik des Zahnbiegeermüdungsversagens ist klar: Es beginnt mit einer Spannungskonzentration an der Wurzel, entwickelt sich durch langsames Risswachstum, endet in einem sofortigen Überlastbruch und kann eine Kettenreaktion auslösen. Mit einem tiefen Verständnis dieser Mechanismen und einer vollständigen Fertigungskette, die Design, Materialien, Verarbeitung und Inspektion umfasst,Gearseikoversorgt Kunden weltweit weiterhin mit langlebigeren und zuverlässigeren Getriebeprodukten.
Wenn Sie mehr darüber erfahren möchtenGearseikosWenn Sie Biegeermüdungstestdaten oder kundenspezifische technische Lösungen benötigen, wenden Sie sich bitte an unser Engineering-Team. Machen Sie jede Fahrt sicher und dauerhaft.
Weitere Einzelheiten zu den Anti-Ermüdungs-Präzisionsgetrieben, Fertigungskapazitäten und ODM/OEM-Dienstleistungen von Gearseiko finden Sie auf unserer offiziellen Website//www.gearseiko.comund kontaktieren Sie uns gerne für eine professionelle Beratung.
Gearseiko– Präzision in den Zähnen, Stärke im Herzen
