Aktueller Stand der Zuverlässigkeitsforschung für Getriebesysteme: Herausforderungen und Durchbrüche

Im Bereich des mechanischen Designs wurde das Zuverlässigkeitsdesign einst als revolutionäre Veränderung gefeiert, die das Verständnis von Sicherheitsdesign und Designprinzipien grundlegend veränderte. Es markierte einen großen Wandel von deterministischen Sicherheitsfaktoren hin zu probabilistischen Fehlerbewertungen. Allerdings entwickelt sich der theoretische und methodische Rahmen der Zuverlässigkeit auch heute noch weiter und wird den Anforderungen komplexer technischer Anwendungen noch nicht vollständig gerecht. Als eine Fabrik, die sich auf die Herstellung hochwertiger Präzisionszahnräder spezialisiert hat,Gearseiko ist sich bewusst, dass die Zuverlässigkeitsforschung an Getriebesystemen nicht nur eine Frage der Produktqualität ist, sondern sich auch direkt auf die Sicherheit und Lebensdauer der gesamten mechanischen Ausrüstung auswirkt, von Automobilgetrieben über Antriebsstränge für Windkraftanlagen bis hin zu Aktuatoren für die Luft- und Raumfahrt.

Allgemeingültigkeit und Spezifität der Zuverlässigkeitstheorie

Zuverlässigkeit wird von vielen Industrieländern als strategisch wichtige Hochtechnologie für das 21. Jahrhundert aufgeführt. Im Maschinenbau werden Konzepte, Theorien, Methoden, Modelle und verwandte Technologien wie Zuverlässigkeitsdesign, Zuverlässigkeitsfertigung und zuverlässigkeitsorientierte Wartung mit zunehmender funktionaler Komplexität von Produkten, höheren Marktanforderungen an die Produktqualität, wachsenden Bedenken hinsichtlich Sicherheits- und Umweltfragen und der Notwendigkeit einer nachhaltigen gesellschaftlichen Entwicklung schrittweise verbessert. Die Bedeutung und der Anwendungswert der Zuverlässigkeitstechnik werden branchenübergreifend immer deutlicher.

Es muss jedoch klar erkannt werden, dass Zuverlässigkeitsprobleme in verschiedenen Bereichen unterschiedliche Merkmale aufweisen. Die menschliche Zuverlässigkeit unterscheidet sich von der Zuverlässigkeit der Ausrüstung. Softwarezuverlässigkeit unterscheidet sich von Hardwarezuverlässigkeit; und die Zuverlässigkeit mechanischer Systeme unterscheidet sich von der Zuverlässigkeit elektronischer Systeme. Unterschiedliche Systeme und unterschiedliche Fehlermechanismen erfordern unterschiedliche Modelle und sogar unterschiedliche Konzepte und Definitionen. Wenn herkömmliche Methoden wahllos angewendet werden oder unangemessene Annahmen getroffen werden, ohne diese Unterschiede zu unterscheiden, können Zuverlässigkeitsdesign, -analyse und -bewertung ihren praktischen Wert verlieren oder sogar zu falschen Schlussfolgerungen führen. Dies gilt insbesondere für mechanische Systeme, wo Nichtlinearität, zeitlich veränderliche Belastungen und komplexe Fehlermodi viele Annahmen in Frage stellen, die für die elektronische Zuverlässigkeit gut funktionieren.

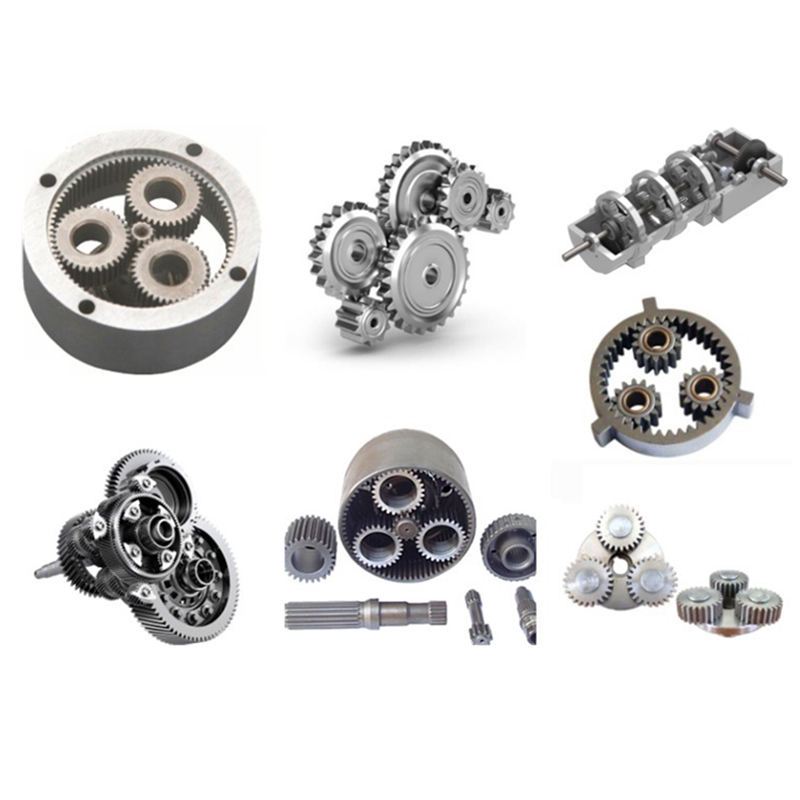

Spezifische Herausforderungen von Getriebesystemen

Bei der Untersuchung der Zuverlässigkeit von Getriebekomponenten und Getriebesystemen ist die Situation außerordentlich komplex. Getriebesysteme weisen viele wesentliche Unterschiede zu anderen mechanischen Geräten auf. Werden diese Merkmale nicht vollständig berücksichtigt, können Forschungsergebnisse gravierend von der Realität abweichen.

Oberflächlich betrachtet ist ein Getriebesystem ein typisches Seriensystem – der Ausfall einer Getriebekomponente beeinträchtigt die Funktionalität des gesamten Systems. Eine genauere Analyse zeigt jedoch, dass es sich hinsichtlich der Beziehung zwischen System und Komponenten, der Art und Weise, wie Funktionen realisiert werden, und zeitlichen Eigenschaften erheblich vom traditionellen Konzept eines Seriensystems unterscheidet. In der herkömmlichen Zuverlässigkeitstheorie für Seriensysteme wird davon ausgegangen, dass Komponenten kontinuierlich und unabhängig arbeiten. In einem Zahnradsystem kämmen die Zähne jedoch abwechselnd, und die Lastverteilung zwischen den Zähnen führt zu Abhängigkeiten, die von Standardmodellen nicht erfasst werden können.

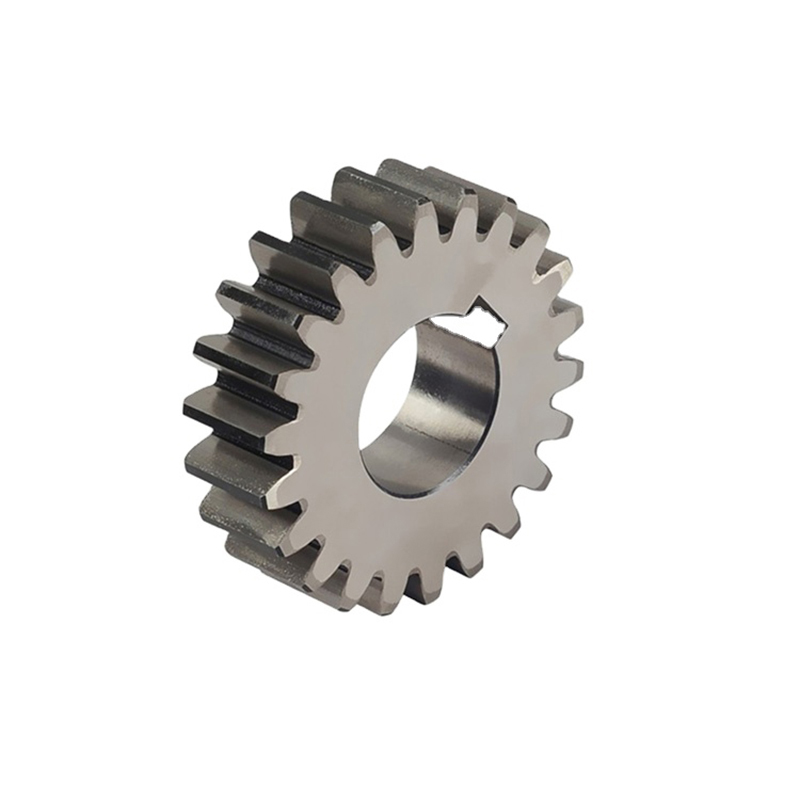

Die herkömmliche Zuverlässigkeitsforschung betrachtet ein Zahnrad im Allgemeinen als eine Komponente oder betrachtet jeden Zahn als eine Komponente und das Zahnrad als ein gewöhnliches Seriensystem, während sie die Haupteigenschaft des abwechselnden Zahneingriffs während des Betriebs ignoriert. Zur spezifischen Natur von Zuverlässigkeitsproblemen bei Zahnrädern und Zahnradsystemen gibt es bisher nur sehr wenige Studien, und spezielle Methoden und einzigartige Modelle müssen noch etabliert werden. Beispielsweise ist der Belastungsverlauf an jedem Zahn nicht identisch – einige Zähne können aufgrund von Fertigungstoleranzen, Fehlausrichtungen oder dynamischen Effekten höheren Belastungen ausgesetzt sein. Diese Nuancen werden in allgemeinen Lehrbüchern zur Zuverlässigkeit selten behandelt.

Zuverlässigkeitsunterschiede bei verschiedenen Fehlermodi

Unter verschiedenen Strukturparametern, Belastungsbedingungen und Fehlerarten können die Methoden und Modelle zur Zuverlässigkeitsforschung für Zahnradgetriebe erheblich variieren. Es ist wichtig, den Analyseansatz auf den vorherrschenden Fehlermechanismus abzustimmen.

Biegeermüdungsversagen von Zahnradzähnendient als gutes Beispiel. Der anfängliche Ausfall tritt normalerweise an einem Zahn auf – typischerweise dem mit der größten geometrischen Abweichung oder dem größten Oberflächendefekt – und führt dann aufgrund von Überlastung und Spannungsumverteilung zu einem fortschreitenden Ausfall benachbarter Zähne. Bei diesem Fehlermodus wirken sich die probabilistischen Eigenschaften der Zähnezahl erheblich auf die Zuverlässigkeit des Zahnrads aus. Je mehr Zähne ein Zahnrad hat, desto größer ist die Wahrscheinlichkeit eines anfänglichen Ausfalls, desto größer ist aber auch die Redundanz bei der Lastverteilung. Daher muss diese Eigenschaft bei der Durchführung von Zuverlässigkeitsanalysen und -vorhersagen für Zahnräder und Zahnradsysteme vollständig berücksichtigt werden. Einfache Binomial- oder Poisson-Modelle können die Abfolge von Zahnbrüchen oft nicht erfassen.

Kontaktermüdungsversagen (Lochfraß)auf Zahnoberflächen stellt eine andere Herausforderung dar. Wenn die äußere Belastung des Getriebesystems offensichtlich zufällige Eigenschaften aufweist – wie zum Beispiel bei Baumaschinen oder Antriebssträngen von Elektrofahrzeugen – weisen die interagierenden Zahnradzähne eine signifikante Fehlerkorrelation auf. Bei Belastung mit variabler Amplitude ist die Kontaktspannung an den Gegenzähnen nicht mehr unabhängig. Geht man weiterhin in Anlehnung an traditionelle Konzepte davon aus, dass die Ausfälle einzelner Zahnräder im System unabhängig voneinander sind, werden die Ergebnisse der Zuverlässigkeitsvorhersage voraussichtlich erheblich von der Realität abweichen. Tatsächlich können Korrelationskoeffizienten so hoch sein, dass ihre Nichtbeachtung zu einer um Größenordnungen überschätzten Systemzuverlässigkeit führt.

Über diese beiden klassischen Ausfallarten hinaus sind Getriebesysteme auch mit Verschleiß, Abnutzung und Ermüdung unter der Oberfläche (z. B. White Etching Cracks) konfrontiert. Jeder Mechanismus erfordert ein eigenes Zuverlässigkeitsmodell, das Schmierung, Temperatur, Materialmikrostruktur und Oberflächenbearbeitung berücksichtigt. BeiGearseikoWir haben Multi-Mode-Zuverlässigkeitsrahmen entwickelt, die die Finite-Elemente-Spannungsanalyse mit probabilistischen Lastspektren integrieren und über die Annahmen von Einzelausfallmodi hinausgehen.

Grenzen aktueller Methoden und der Bedarf an Innovation

Derzeit können häufig verwendete Zuverlässigkeitsanalyse- und Berechnungsmethoden wie die Methode des zweiten Moments erster Ordnung (FOSM), die Methode des zweiten Moments zweiter Ordnung (SOSM) und die Antwortoberflächenmethode einige Probleme innerhalb eines bestimmten Genauigkeitsbereichs lösen, insbesondere für Komponenten mit geringer Nichtlinearität. In vielen komplexen technischen Szenarien – beispielsweise bei Getrieben, die unter gemischter elastohydrodynamischer Schmierung oder mit starken Lastverteilungseffekten von Zahn zu Zahn arbeiten – sind diese Methoden jedoch weit davon entfernt, die Anwendungsanforderungen zu erfüllen.

Bei der Systemzuverlässigkeit führt die Zuverlässigkeitszuordnung für groß angelegte Seriensysteme auf der Grundlage traditioneller Modelle häufig zu höchst unvernünftigen und unrealistischen Ergebnissen. Wenn ein Zahnradgetriebe beispielsweise über 10 in Reihe geschaltete Gänge verfügt und eine Zielsystemzuverlässigkeit von 0,99 erforderlich ist, würde die herkömmliche Gleichverteilung eine Zuverlässigkeit von 0,999 für jeden Gang erfordern – eine äußerst strenge Anforderung, die wirtschaftlich unmöglich sein kann. Schlimmer noch: Wenn das System effektiv 50 Zähne in Reihe hat, wird die erforderliche Zuverlässigkeit pro Zahn astronomisch hoch. Dies offenbart den grundlegenden Fehler: Getriebesysteme sind nicht einfach Reihensysteme unabhängiger Komponenten. Die alternierenden Vernetzungs- und Lastverteilungseffekte führen dazu, dass einige Abhängigkeiten bestehen und die traditionelle Annahme der Unabhängigkeit nicht mehr gegeben ist.

Darüber hinaus wurden Zuverlässigkeitstheorien und -methoden hauptsächlich im Bereich der Elektrotechnik entwickelt und sind noch immer von dieser Disziplin geprägt – beispielsweise die Annahme, dass Ausfälle zwischen Komponenten unabhängig sind, dass die Lebensdauer einer exponentiellen Verteilung folgt und dass die Ausfallraten konstant sind. Diese Annahmen sind für viele elektronische Komponenten sinnvoll, bei denen der Ausfall häufig zufällig ist und der Verschleiß minimal ist. Es gibt jedoch offensichtliche Unterschiede zwischen mechanischen Systemen/Komponenten und elektronischen Systemen/Komponenten hinsichtlich der Ausfallmechanismen (Verschleiß, Ermüdung, Korrosion vs. Elektromigration, dielektrischer Durchschlag), Belastungseigenschaften (zeitlich variierend, zyklisch, Stoß vs. Dauerzustand oder Schalten) und Verschlechterungspfaden (progressiv vs. plötzlich). Daher müssen im Bereich der mechanischen Zuverlässigkeit noch viel mehr Inhalte erforscht, entwickelt und verbessert werden. Die Gemeinschaft der mechanischen Zuverlässigkeit hat begonnen, zeitabhängige probabilistische Methoden wie stochastische Prozesse und Fehlerphysikmodelle zu übernehmen, aber diese sind noch weit von einer Industriestandardisierung entfernt.

GearseikosAnsatz: Brücke zwischen Theorie und Praxis

Angesichts dieser HerausforderungenGearseiko stellt die Zuverlässigkeitsforschung konsequent in den Mittelpunkt der Produktentwicklung und -herstellung. Wir sind uns darüber im Klaren, dass wir die Produktqualität und Wettbewerbsfähigkeit nur dann wirklich verbessern können, wenn wir die einzigartigen Eigenschaften von Getriebesystemen gründlich erfassen und Zuverlässigkeitsmodelle erstellen, die die tatsächlichen Betriebsbedingungen widerspiegeln.

Um die Lücke zwischen allgemeiner Zuverlässigkeitstheorie und getriebespezifischen Realitäten zu schließen, hat Gearseiko mehrere Initiativen umgesetzt. Zunächst haben wir einen speziellen Prüfstand für die Zuverlässigkeit von Zahnrädern gebaut, der in der Lage ist, variable Lastspektren anzuwenden und die Entstehung und Ausbreitung von Ermüdungsrissen an einzelnen Zähnen zu überwachen. Dadurch können wir Fehlerdaten sammeln, die Korrelationsstrukturen und Zahnordnungseffekte aufdecken. Zweitens haben wir ein hybrides Simulationsframework entwickelt, das Mehrkörperdynamik (zur Lastverteilung), Finite-Elemente-Analyse (zur lokalen Spannung) und Monte-Carlo-Methoden (zur probabilistischen Ausbreitung) kombiniert. Dieses Framework respektiert die abwechselnde Vernetzungssequenz und kann die Systemzuverlässigkeit vorhersagen, ohne die unrealistische Annahme der Unabhängigkeit zu treffen. Drittens beteiligen wir uns aktiv an internationalen Forschungskooperationen, um die Standardisierung von Zuverlässigkeitsmethoden für Getriebesysteme voranzutreiben, weil wir glauben, dass die Branche insgesamt von genaueren, auf Getriebe zugeschnittenen Ansätzen profitieren wird.

Blick nach vorn,Gearseikowird sich weiterhin der Erforschung und Praxis auf dem Gebiet der Zuverlässigkeit von Getriebesystemen widmen. Wir sind uns bewusst, dass Zuverlässigkeit noch eine junge Disziplin ist – es gibt keine Universallösung. Indem wir jedoch die einzigartige Physik des Zahneingriffs, der Lastverteilung und des fortschreitenden Ausfalls respektieren, können wir Produkte liefern, die nicht nur hohe Zuverlässigkeitsziele erfüllen, sondern unseren Kunden auch ehrliche, realistische Vorhersagen liefern. In einer Zeit, in der jeder Prozentpunkt an Zuverlässigkeit zu kürzeren Ausfallzeiten, niedrigeren Wartungskosten und verbesserter Sicherheit führt, war diese Mission noch nie so wichtig.
