Genauigkeit und Technik bei der Montage von Wälzfräsern
Autor: Cash
2026-06-11
Zentraler Schritt der Präzisionszahnradfertigung: Genauigkeit und Technik bei der Montage von Wälzfräsern | Gearseiko

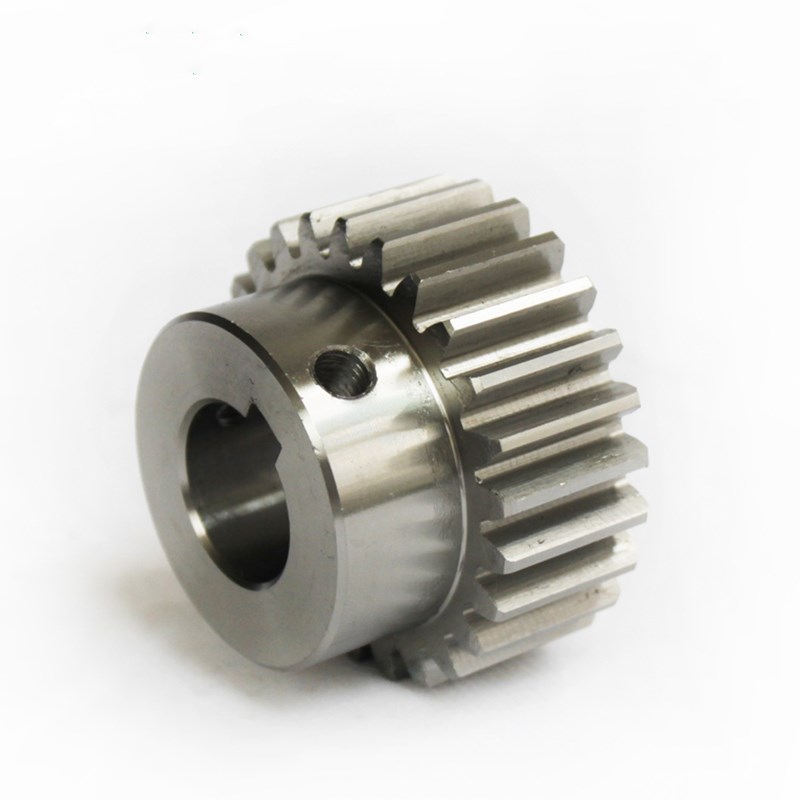

Bei der Herstellung hochwertiger Präzisionszahnräder bestimmt die Qualität des Wälzfräsens maßgeblich Leistung und Lebensdauer der fertigen Zahnräder. Die Montagegenauigkeit des Wälzfräsers ist dabei ein zentraler Prozessschritt. Als Hersteller von Hochpräzisionszahnrädern sehen wir die Fräsermontage als ersten Kontrollpunkt der Qualitätssicherung. Im Folgenden teilen wir praxisnahe Kernpunkte und bewährte Verfahren für die Fräsermontage.
1. Passung zwischen Fräser und Dorn: Korrektes Spiel als Grundlage
Vor der Montage ist die Passung von Wälzfräser und Dorn zu prüfen. Ein einfaches Prüfkriterium: Der Fräser lässt sich von Hand gleichmäßig aufschieben – weder mit übermäßiger Kraft noch zu locker.
Zu großes Spiel verursacht starken Radiallauf bei hoher Drehzahl, was Zahnprofilfehler und schlechte Oberflächenqualität zur Folge hat. Eine zu enge Passung erschwert die Montage und kann Fräserbohrung oder Dorn beschädigen.
In unserer Produktion halten wir uns streng an diese Regel und prüfen die Passung jedes Dorns und Fräsers vor dem Einbau, um das Spiel im zulässigen Bereich zu halten.
2. Keine Hammerschläge: Schutz der Dorn-Genauigkeit
Hammerschläge bei der Fräsermontage sind streng verboten. Diese oft vernachlässigte Regel hat schwerwiegende Folgen: Schläge verursachen eine leichte Biegung des Dorns. Diese kleine Verformung verstärkt sich bei hoher Fräsgeschwindigkeit und führt zu Zahnspur- und Profilabweichungen.
Unsere Prozessvorschriften schreiben vor, dass die Montage ausschließlich durch sanftes Aufschieben von Hand oder mit Spezialwerkzeugen erfolgt, um belastende Schläge vollständig auszuschließen.
3. Integrierte Fräser-Dorn-Einheit: Beseitigung von Passfehlern
Bei herkömmlicher getrennter Ausführung entstehen durch wiederholtes Demontieren und Montieren kumulative Passfehler. Die moderne Lösung ist die einteilige Fräser-Dorn-Einheit mit drei wesentlichen Vorteilen:
- Keine Passspiele zwischen Fräser und Dorn, somit kein Genauigkeitsverlust durch häufigen Einbau.
- Einfache und schnelle Montage spart Nebenzeiten und erhöht die Maschinenauslastung.
- Dauerhaft stabile Genauigkeit. Weniger Schnittstellen lassen Radial- und Axiallauf im Mikrometerbereich beherrschen.
Wir setzen in allen Hochleistungsfertigungslinien vollständig auf integrierte Fräser-Dorn-Systeme für gleichbleibend hohe Bearbeitungsgenauigkeit.
4. Passung von Außentaperhülse und Lager: Schutz vor Vibrationen
Auch das Spiel zwischen Außentaperhülse und Dorn sowie zwischen Hülse und Lagerbohrung ist genau zu kontrollieren:
- Zu großes Spiel führt zu Schnittvibrationen, hinterlässt Rattermarken an den Zahnflanken und beeinträchtigt den Lauf des Zahnradgetriebes.
- Eine zu enge Passung verursacht Kaltverschweißungen an Hülse und Lager, was langfristig Genauigkeitseinbußen und höhere Wartungskosten verursacht.
Wir stellen die Spiele nach Herstellerangaben der Werkzeugmaschine ein und führen regelmäßige Verschleißprüfungen durch.
5. Laufprüfung nach der Montage: Genauigkeit messbar machen
Nach Abschluss der Montage werden Radial- und Axiallauf an beiden Stirnseiten des Fräsers gemessen – das direkteste Verfahren zur Qualitätskontrolle.
Interne Normen von Gearseiko für Präzisions-Wälzfräsen:
- Der zulässige Lauf an den Fräserstirnseiten beträgt maximal 0,005 mm, strenger als allgemeine Industriestandards.
- Bei Überschreitung der Toleranz wird zuerst der Lauf des freigewordenen Dorns geprüft, um die Fehlerursache zu lokalisieren.
6. Tägliche Wartung und systematische Genauigkeitsverwaltung
Die Fräsermontage ist kein einmaliger Vorgang, sondern erfordert ein durchgängiges Genauigkeitsmanagement:
- Oberflächenprüfung vor jedem Einbau: Alle Kontaktflächen wie Spindelbohrung, Fräser, Dorn, Distanzscheiben und Lagerbuchsen werden kontrolliert. Grate werden mit Ölstein entfernt und Flächen gereinigt.
- Regelmäßige Dornprüfung: Der Lauf der Dorne wird regelmäßig zwischen den Spitzen gemessen. Unbrauchbare Teile werden umgehend ausgetauscht. Nach jedem Werkzeugbruch erfolgt eine sofortige Nachprüfung.
- Dokumentation der Genauigkeit: Für jeden Dorn und jede integrierte Einheit führen wir separate Akten zur lückenlosen Lebenszyklusverwaltung.
Fazit
Die Fräsermontage scheint eine einfache Routinearbeit zu sein, bestimmt aber die Obergrenze der Zahnradpräzision. Jedes Detail – Spielkontrolle, Verbot von Hammerschlägen, Einsatz integrierter Einheiten und Laufprüfungen – beeinflusst letztlich die Qualitätsklasse der Zahnräder.
Gearseiko versteht Präzisionsfertigung als zentralen Wettbewerbsvorteil und legt großen Wert auf die Fräsermontage im Rahmen der Qualitätssicherung. Nur durch die Optimierung jedes einzelnen Montageschrittes können Werkzeuge und Maschinen ihr volles Potenzial entfalten und Kunden hochpräzise, zuverlässige Zahnräder liefern.
Folgen Sie Gearseiko, um weitere Fachkenntnisse zur Präzisionszahnradfertigung zu erhalten.
Häufig gestellte Fragen (FAQ)
F1: Welche Probleme entstehen durch ungeeignetes Spiel zwischen Fräser und Dorn?
A1: Zu großes Spiel verursacht Laufabweichungen und schlechte Oberflächen; zu enge Passung beschädigt die Bauteile.
F2: Warum sind Hammerschläge bei der Montage verboten?
A2: Schläge verbiegen den Dorn und führen zu Zahnspur- und Profilfehlern beim Fräsen.
F3: Welche Vorteile hat eine integrierte Fräser-Dorn-Einheit?
A3: Sie vermeidet Passfehler, beschleunigt die Arbeit und hält den Lauf dauerhaft im Mikrometerbereich.
F4: Welche Lauf-Toleranz gilt für montierte Wälzfräser?
A4: Radial- und Axiallauf an den Fräserstirnseiten sind auf maximal 0,005 mm begrenzt.
F5: Welche Wartungsarbeiten sind für Fräserdorne erforderlich?
A5: Oberflächenprüfung vor Nutzung, regelmäßige Laufmessung und lückenlose Genauigkeitsdokumentation.
